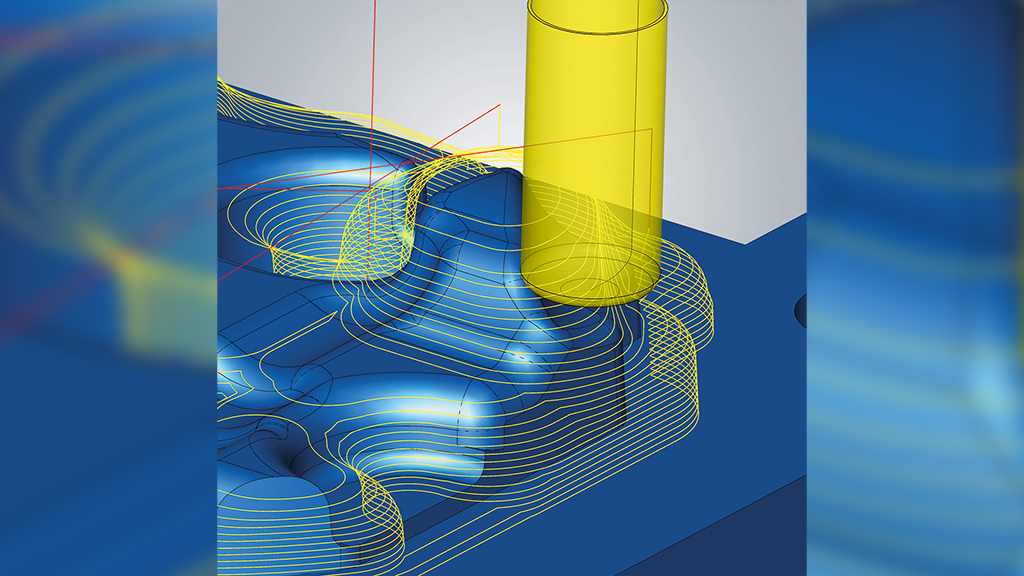

Mehrere Neuerungen sorgen in der Version 2021.2 für eine verbesserte Bearbeitung beim Schlichten von 3D-Formen. So wurde die Sortierung der Werkzeugwege optimiert, womit Abhebebewegungen verringert und homogenere Werkzeugbahnen erzeugt werden. Für eine übergangsfreie Bearbeitung sorgt das „Sanfte Überlappen“, bei dem sich Werkzeugbahnen über Begrenzungen hinaus überschneiden.
Die Option „Werkzeugweg an Rohteil trimmen“ vermeidet unnötige Werkzeugbahnen. Außerdem kann für die Berechnung und Simulation der Werkzeugwege jetzt auch eine frei definierbare Werkzeuggeometrie verwendet werden.
(Bildnachweis: OPEN MIND)
NC-Code-basierte Maschinensimulation

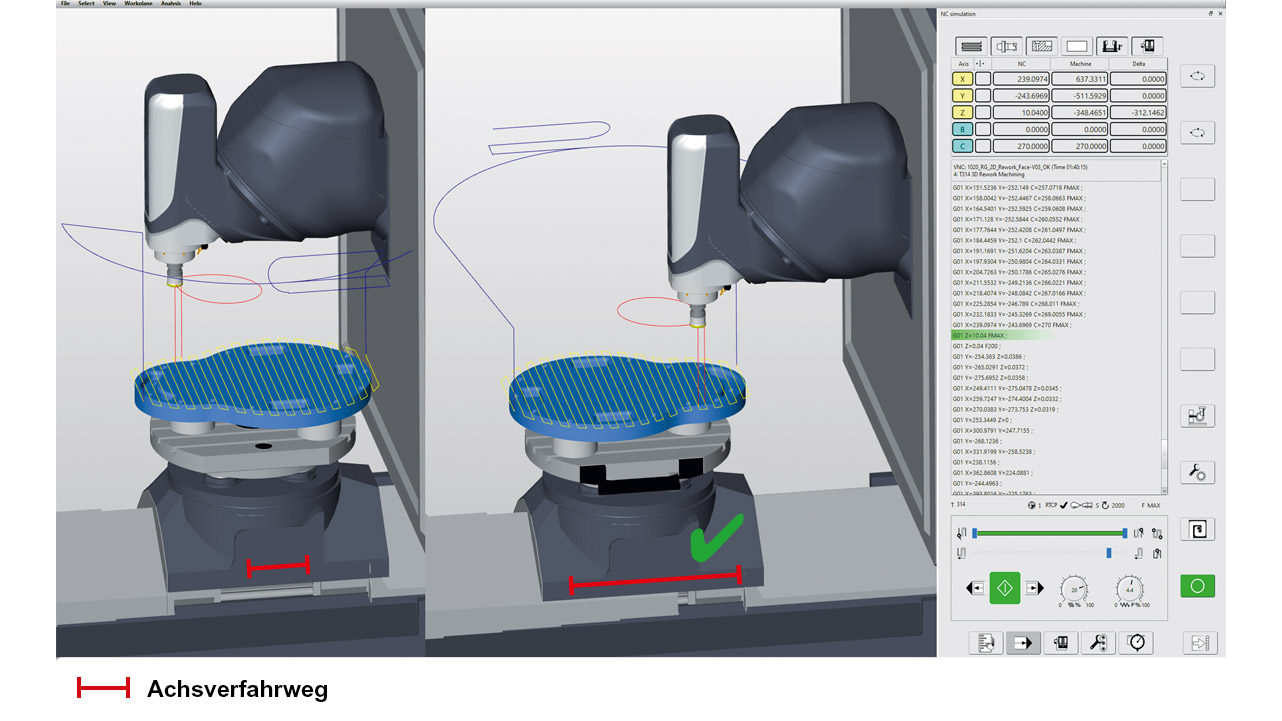

hyperMILL VIRTUAL Machining ermöglicht Simulationen und Analysen in höchster Präzision, weil es mit den realen NC-Codes arbeitet. Zwei der wichtigsten Erweiterungen in Version 2021.2: Verletzungen der Achslimitationen werden erkannt und Bewegungsabläufe daraufhin optimiert.
Dazu kann das Optimizer-Tool G1-Werkzeugwege aufbrechen, eine neue Positionierung innerhalb der Achslimits finden und die Bearbeitung weiterführen. Die An- und Abfahrbewegungen werden dabei sanft mit den Werkzeugwegen verbunden und auf Kollisionen geprüft. Ein Überfahren von Achslimits wird verhindert. Ebenfalls neu ist die Möglichkeit, eine spezielle An- und Abfahrstrategie bei Maschinen anzuwenden, bei denen das Werkzeug in einen Tunnel zurückgezogen werden kann.
CAM für 3D-Druck

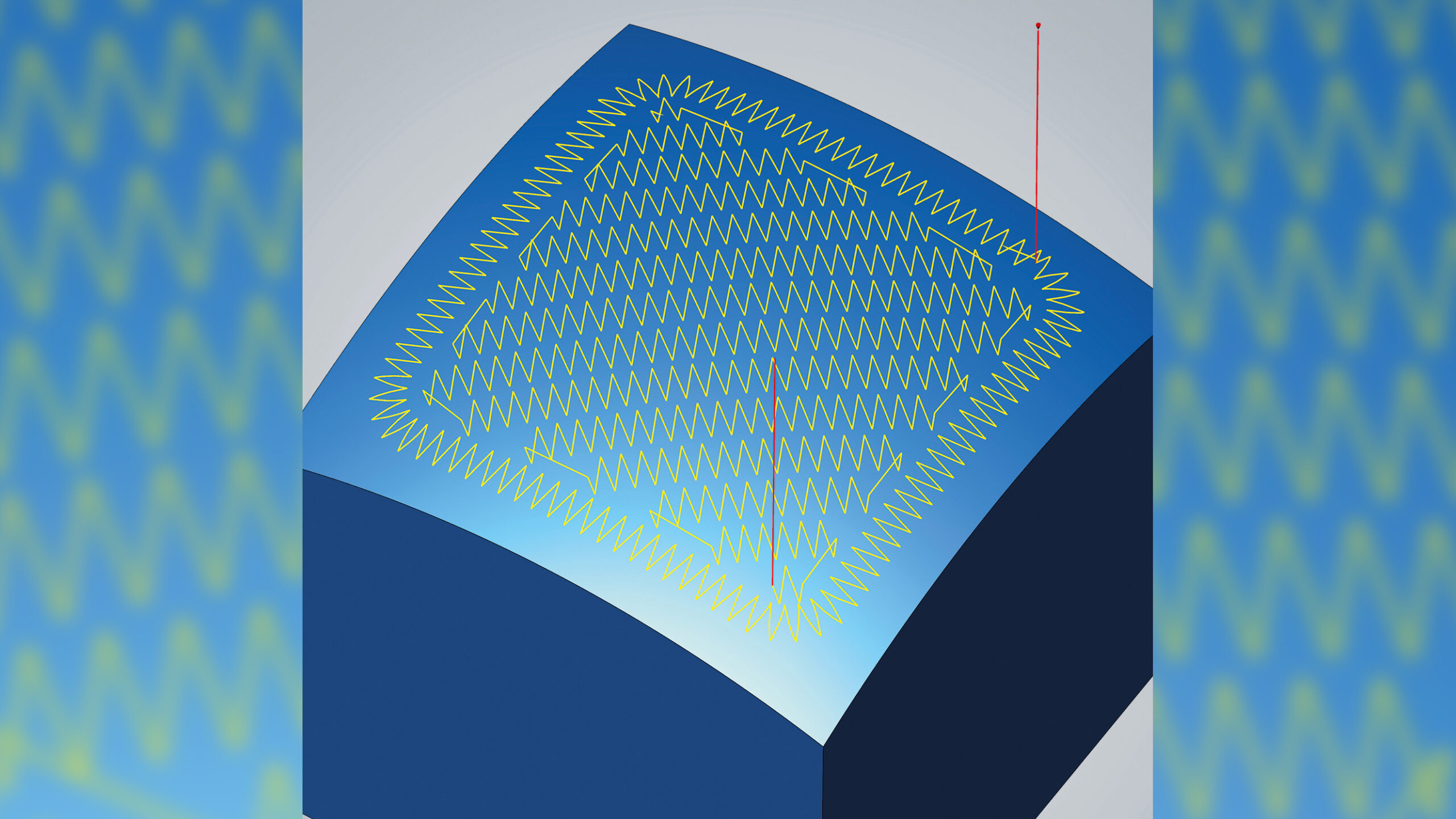

hyperMILL ist das CAM-System der Wahl, wenn es um die komfortable und zuverlässige Programmierung additiver Fertigung geht. hyperMILL ADDITIVE Manufacturing wurde im aktuellen Release um den Gittermodus erweitert. Um Material auf Konturen oder Füllbereiche aufzubringen, wird damit ein Werkzeugweg in wellenförmiger oder Zickzackbewegung erzeugt.
So lassen sich der Auftragsbereich verbreitern und auch die Auftragsstärke für die einzelne Auftragsbewegung erhöhen. Der kontinuierliche Auftrag verbessert zudem die metallurgischen Eigenschaften des aufgetragenen Materials. Die Nachbearbeitung additiv gefertigter Bauteile ist eine wichtige Anwendung der neuen Funktion hyperMILL BEST FIT.
Bauteilausrichtung auf Knopfdruck
Mit hyperMILL BEST FIT revolutioniert OPEN MIND die Arbeitsvorbereitung in der Zerspanung. Statt das Rohteil in der Aufspannung passend zum NC-Programm manuell ausrichten zu müssen, richtet das CAM-System hyperMILL jetzt das NC-Programm automatisch auf die Bauteilposition aus. Die neue Funktion reizt die Möglichkeiten der virtuellen Maschine im CAM-Programm und der Kommunikation mit einem 3D-messfähigen 5-Achs-Bearbeitungszentrum aus, um den Unsicherheitsfaktor der manuellen Ausrichtung zu eliminieren.
CAD für CAM-Anwender
Mit hyperCAD-S liefert OPEN MIND in seiner Produktsuite ein eigenes, auf die Bedürfnisse von CAM-Programmierern zugeschnittenes CAD-Programm. Zu den wichtigen Neuerungen gehören hier diesmal zusätzliche Dateiformate für Import und Export. Die neue hyperCAD-S-Version bietet drei zusätzliche Formate für den Dateiimport: SAT als Standard-ACIS-Text sowie OBJ und 3MF für den Import von Netzdaten.
Die Erstellung von Elektroden wurde durch die optimierte Auswahl des Rohmaterials verbessert und mit dem hyperCAD-S Electrode Converter können Importdateien für folgende Erodiermaschinen beziehungsweise Software erstellt werden: Exoprog (Exeron), Alphamoduli (Zimmer & Kreim), PowerSpark Editor und Multiprog (OPS-INGERSOLL).
Mehr Übersicht

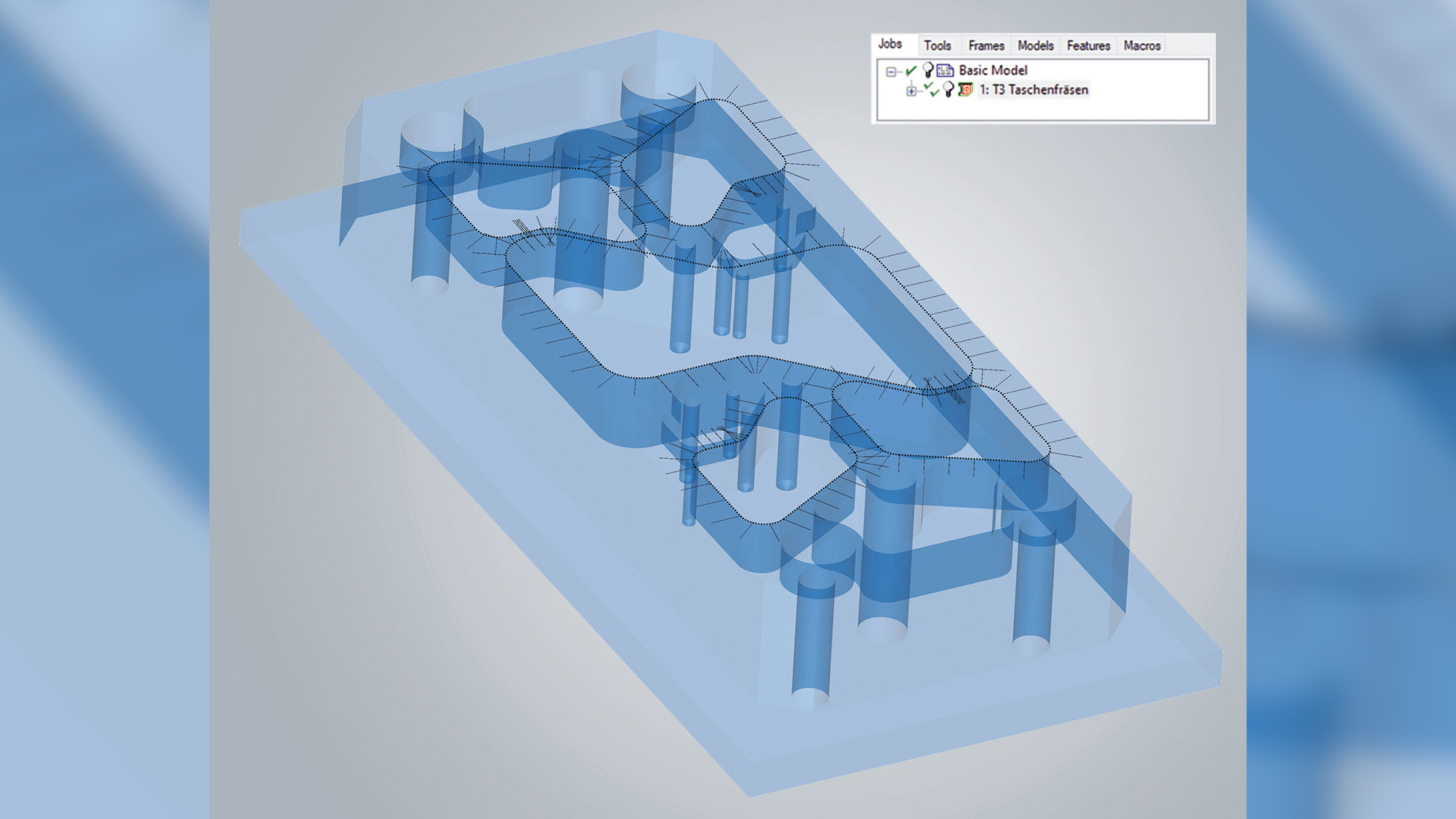

Eine kleine, aber feine Änderung bieten die Anzeigeoptionen: Über das Kontextmenü lässt sich für jeden Job das verwendete Rohteil sichtbar machen. Auch die Anzeige der in einem Job verwendeten Elemente wie Kurven, Flächen oder Punkte kann jetzt bei deren Auswahl einfach per Knopfdruck ein- und ausgeschaltet werden.
