Flexibler 90-Grad-Schaftfräser

Mit dem HELI 3 MILL hat ISCAR ein flexibel einsetzbares Werkzeug für die Bearbeitung von Miniaturbauteilen im Programm. Der kleine 90-Grad-Schaftfräser zum Schruppen und Schlichten kann bei zahlreichen Anwendungen eine kostensparende Alternative zu Werkzeugen aus Vollhartmetall sein.

3802

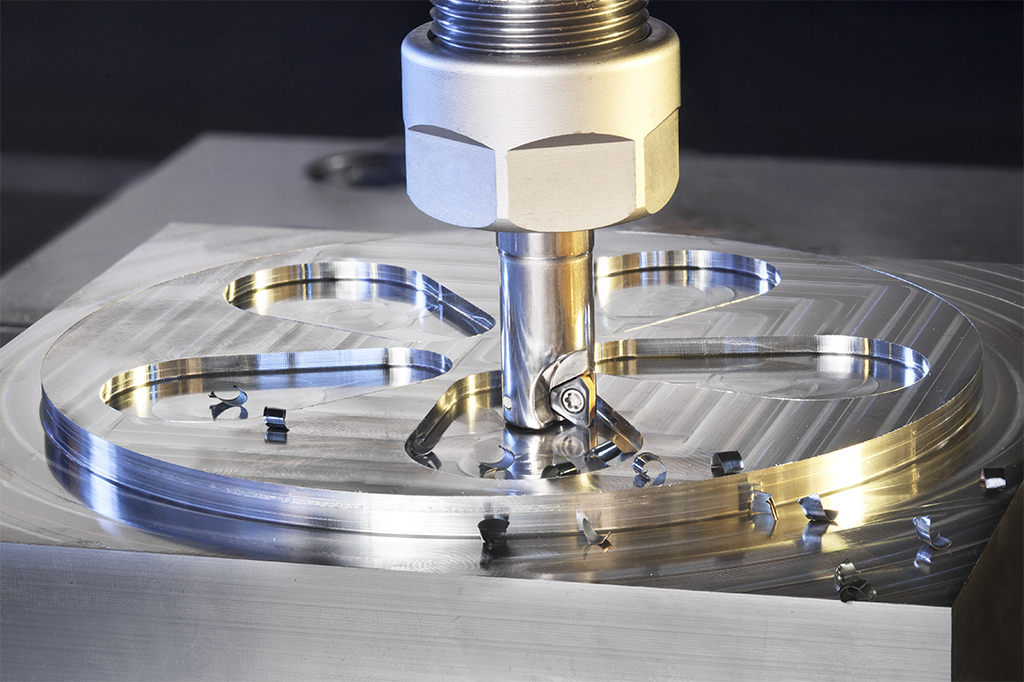

Mit dem HELI 3 MILL hat ISCAR ein flexibel einsetzbares Werkzeug für die Bearbeitung von Miniaturbauteilen im Programm. Der kleine 90-Grad-Schaftfräser zum Schruppen und Schlichten kann bei zahlreichen Anwendungen eine kostensparende Alternative zu Werkzeugen aus Vollhartmetall sein. (Bildnachweis: ISCAR)

Der 90-Grad-Schaftfräser, der in seiner kleinsten Variante mit nur fünf Millimeter großen Wendeschneidplatte bestückt wird, ist ein flexibel einsetzbares Werkzeug zur wirtschaftlichen Bearbeitung kompakter Bauteile, kleiner Kavitäten und Taschen mit hohen Vorschubraten. Die maximale Schnitttiefe des HELI 3 MILL liegt bei 3,5 Millimetern. Das ermöglicht dem Anwender ein hohes Zeitspanvolumen und damit große Produktivität.

Dank seiner geringen Leistungsaufnahme kann der Schaftfräser auf Maschinen mit wenig Antriebsleistung oder auch mit angetriebenen Werkzeugen eigesetzt werden. Der HELI 3 MILL ist im Durchmesserbereich von zehn bis 16 Millimetern eine Alternative zu Vollhartmetallfräsern.

ISCAR hat ihn zum Schruppen und Schlichten aller gängigen ISO-P-, ISO-K-, ISO-M- und ISO-S-Werkstoffe konzipiert. Der HELI 3 MILL erlaubt Schulter-, Taschen- und Nutenfräsen und minimiert Absätze beim mehrfachen Werkstückeintritt an hohen Schultern. Für ein gleichbleibend gutes Schnittergebnis während der Bearbeitung führt die Kühlmittelzufuhr direkt auf die Schneidkante. Der solide Kerndurchmesser des Werkzeugs macht alle Prozesse sicher und stabil.

Anwender können den HELI 3 MILL mit zwei Arten von Wendeschneidplatten (WSP) mit Schneidenlängen von fünf, sieben, zehn, 15 und 19 Millimetern rüsten. Die einseitigen Trigon-WSP mit drei helikalen Schneiden sind aus SUMOTEC-Schneidstoffen gefertigt und verfügen über einen positiven Spanwinkel. Nebenschneiden, auch Wiper genannt, sorgen für noch bessere Oberflächengüten. Zum Vorschlichten, Schlichten sowie zur Bearbeitung von hoch hitzebeständigen Legierungen können Anwender auch umfanggeschliffene WSP einsetzen. Diese reduzieren die Schnittkräfte und sorgen für einen noch weicheren Schnitt.

Einsatzgebiete:

  • Schruppen und Schlichten aller gängigen Werkstoffe
  • Kleinteilbearbeitung
  • Schulterfräsen
  • Taschenfräsen
  • Nutenfräsen

Merkmale und Vorteile:

  • Weichschneidend
  • Hohes Zeitspanvolumen
  • Präzise
  • Stabiler Werkzeug-Kerndurchmesser
  • Innere Kühlmittelzufuhr direkt auf die Schneidkante
  • Durchmesser: 10 bis 16 Millimeter
  • Maximale Schnitttiefe: 3,5 Millimeter
  • Wirtschaftliche Alternative zu VHM-Werkzeug

Kontakt:

www.iscar.de
