Hochgenaue Drehmaschine

Der Maschinenbauer hat die Hochpräzisions-Drehmaschine Schaublin 632-Y vorgestellt. Die Maschine kann in den unterschiedlichsten Applikationen, in denen es auf höchste Präzision ankommt, eingesetzt werden.

289

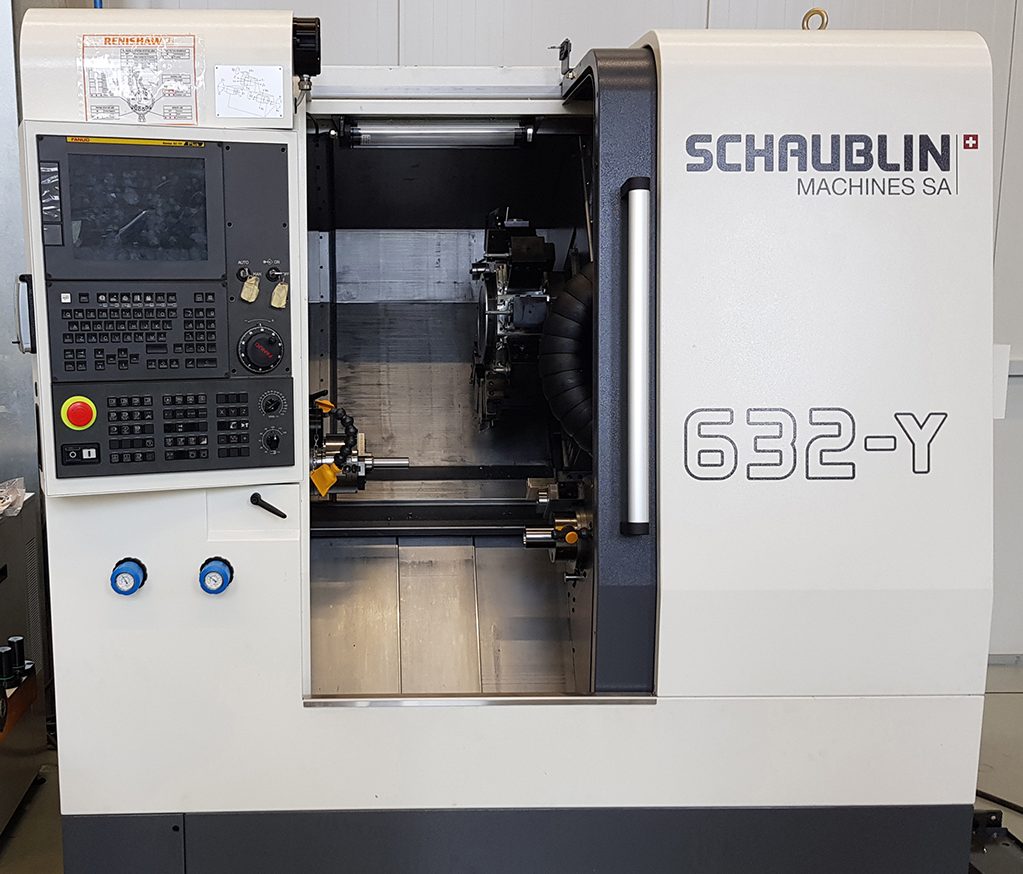

Mit den 632-Y-Modellen schreibt Schaublin die Erfolgsgeschichte der legendären 110er-Baureihe weiter: als Hochpräzisions-Drehmaschine mit Antrieb der Achsen X, Y und Z + (E, Xt). (Bildnachweis: SCHAUBLIN GmbH)

Die Maschine mit der minimalen Aufstellfläche von 2,9 m2 ermöglicht die Herstellung von einfachen bis komplexen Bauteilen. Dank ihres modularen Aufbaus und weiterer konstruktiver Vorteile erweist sich die 632-Y als ideales Präzisionswerkzeug in einer Vielzahl von Anwendungen in der Feinmechanik, Medizintechnik, Optik, Elektronik, der Uhren- und Schmuckindustrie sowie im Fahrzeug- und Luftfahrtbereich.

Die 632-Y zeichnet sich durch ihre sehr kompakte und gleichzeitig robuste Bauweise aus. Mit einem maximalen Drehdurchmesser von 270 mm und einer Stangenkapazität von 32 mm oder 42 mm Durchmesser wurde der entsprechenden Marktnachfrage entsprochen.

Im µm-Bereich der Feinstbearbeitung

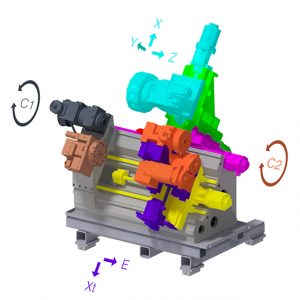

Mit den 632-Y-Modellen schreibt Schaublin die Erfolgsgeschichte der legendären 110er-Baureihe weiter: als Hochpräzisions-Drehmaschine mit Antrieb der Achsen X, Y und Z + (E, Xt). (Bildnachweis: SCHAUBLIN)

Die Neuentwicklung ist ein Hochpräzisions-Drehzentrum, das Stangenmaterial bis zu Härten von 65 HRc bearbeiten kann. Die Maschine eignet sich damit auch für die Feinstbearbeitung im µm-Bereich sowohl zur Hartzerspanung als auch zum Ersatz von Schleifoperationen.

Die hochgenaue Hauptspindel verfügt über eine hohe Leistungscharakteristik wie z. B. den Drehmoment sowie eine standardmäßig geometrische Genauigkeit von weniger als 0,5 µm – optional sogar auch bis zu 0,2 µm.

Ausgerüstet ist das 632-Y-Modell mit neuster Schaublin Technologie zur Werkstückfixierung. Die neuen Spannzangenfutter B32 bzw. B45 eignen sich besonders für Dreh-/Fräszentren und überzeugen durch hervorragende Rundlaufgenauigkeit. Die Spannzangen lassen sich hierbei beliebig von vorne einschrauben oder wie gewohnt durch Drehen des Zugrohres einziehen.

Haupt- und Gegenspindel sowie ein motorisierter Hauptrevolver (Direct-Drive) mit 12 x 12 Werkzeugpositionen bieten dem Anwender die Option angetriebener Werkzeuge. Mit der 0i-TF Plus hat der Partner Fanuc eine Steuerung zur Verfügung gestellt, mit der auf zwei Kanälen beide Seiten des Werkstücks gleichzeitig bearbeitet werden können.

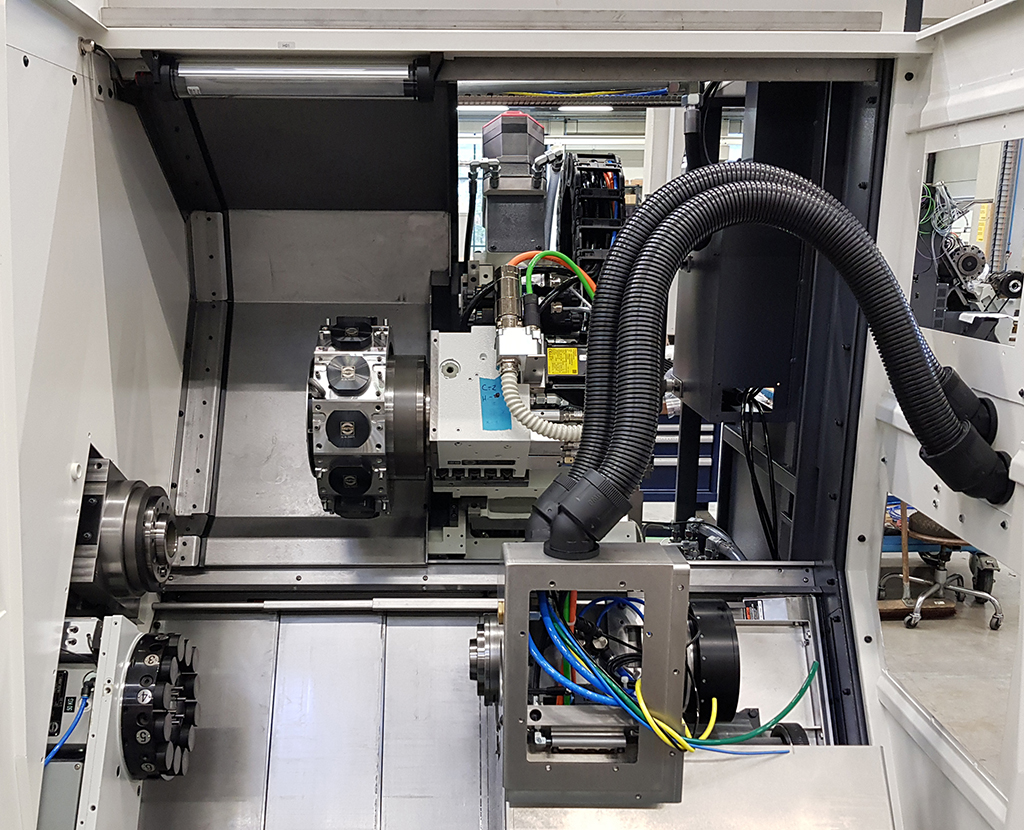

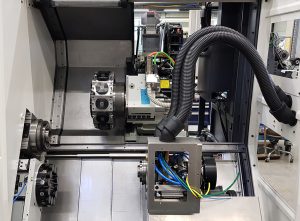

Haupt- und Gegenspindel sowie ein motorisierter Hauptrevolver (Direct-Drive) mit 12 x 12 Werkzeugpositionen bieten dem Anwender die Möglichkeit angetriebener Werkzeuge. (Bildnachweis: SCHAUBLIN GmbH)

Die Haupt- und Gegenspindel sind identisch, was den Übergang zwischen Front- und Rückseitenbearbeitung vereinfacht. Der Revolver wurde so kompakt wie möglich konstruiert, um die Montage von angetriebenen Werkzeugen, die an jeder Position mit bis zu 12.000 U / min betrieben werden können, leichter zu handhaben.

Die Werkzeugoptionen im Gegenbetrieb sind ein einfaches Gruppenwerkzeugsystem oder ein zweiter Revolver VDI 16-Turm mit 12 Stationen und sechs angetriebenen Positionen.

Optimiert: Spanabfuhr und Temperaturmanagement

Das Arbeiten in einem kompakten Vorgang mit einer hohen Anzahl von Werkzeugen erfordert eine durchdachte Spanabfuhr. Hierbei wird ermöglicht, dass die Schneidflüssigkeit genau auf die Schneidkante gerichtet wird. Dadurch werden Späne effizient aus dem Arbeitsbereich entfernt und die Werkzeuglebensdauer verlängert.

Wählt man die entsprechende Option, wird die Vorwärmzeit und damit die Ausdehnung der Maschine durch das thermische Stabilisierungssystem erheblich reduziert. Ein aktiver Kühlkreislauf reguliert die Wärme, die in den Elementen Gusssockel, Revolver, Antrieb der Achsen X, Y und Z + (E, Xt), Hauptspindel, Hydraulikeinheit entsteht.

Individuelle Automation

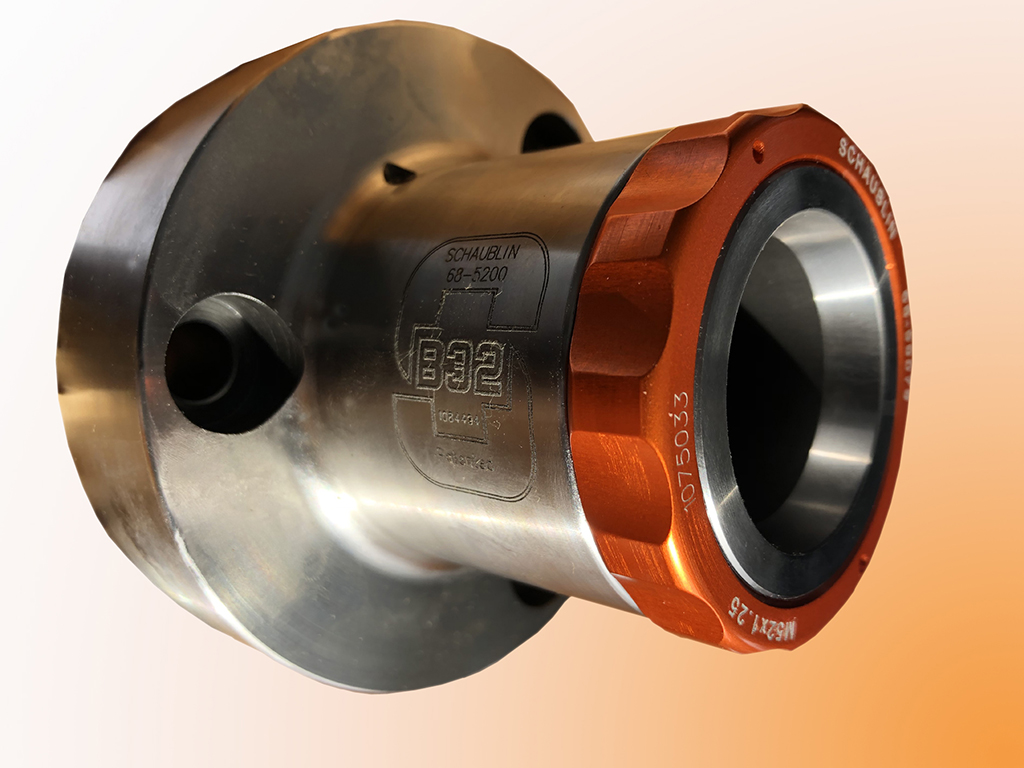

Hervorragende Rundlaufgenauigkeit versprechen die neuen Schaublin Spannzangenfutter B32 bzw. B45. (Bildnachweis: SCHAUBLIN)

Neben der Gewährleistung kleinster Toleranzen zeichnet sich die neue Baureihe durch individuelle Automationslösungen mit Robotern aus. Maschine und Automation kommen dabei wie aus einem Guss, so dass z. B. keine Einschränkung der Zugänglichkeit durch den Roboter erfolgt und dabei beliebige Zusatzprozesse integriert werden können.

Mannigfaltige Möglichkeiten der Werkstückzu- und -abfuhr (z. B. Stangenlader, Roboter) wie auch Systeme für schnelle Werkstückwechselzeiten können kundenwunschorientiert implementiert werden.

Dr. Gunnar Brüggemann, Business Development Manager bei Schaublin, SA: „Die stolze Nachfolgerin der 110 ist das Ergebnis des Know-hows von Schaublin Machines AG in der Entwicklung von CNC-Drehmaschinen für höchste Ansprüche an Präzision, Wiederholbarkeit und Zuverlässigkeit. Dank ihrer Kompaktheit spart die 632-Y wertvolle Produktionsfläche ein, ist wartungsarm und vielseitig einsetzbar. Ihre Performance wird sicherlich neue Maßstäbe in der wirtschaftlichen Produktion filigraner bzw. komplexer Bauteile auch aus harten Materialien setzen.“
