Die DUS 1600 TI bietet einen maximalen Umlauf-Durchmesser über Bett von 1.600 mm bei einer Spitzenweite von 2.000 bis 12.000 mm.
Die Maschine zeichnet sich durch ihre enorme Zerspanleistung und höchste Qualität in der Feinbearbeitung aus. Die großzügig demonsionierten Verfahrwege der Achsen ermöglichen die Bearbeitung eines breiten Werkstückspektrums. Durch die Optionen angetriebene Werkzeuge C-, und Y-Achse lassen sich mehrere Operationen in einer Aufspannung zusammenfassen. Auch kleinere und mittlere Serien sind die idealen Losgrößen für zyklengesteuerte Drehmaschinen.
Mit der Präsentation dieser Maschine wird MAG Boehringer den Anforderungen des Marktes nach Maschinen zur Bearbeitung immer größerer und schwerer Werkstücke gerecht. Insbesondere Hersteller von Großgetrieben zum Beispiel für die wachsende Zahl von Windkraftanlagen sowie für Unternehmen aus den Bereichen der Walzenherstellung, der Erdöl- und Erdgasförderung und des Großmaschinenbaus sind potentielle Kunden für diese Maschinen.

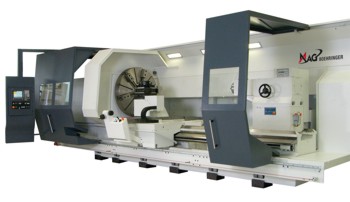

Bild: DUS 1600TI: Der zyklengesteuerten Universal-Drehmaschine ist fast nichts zu groß oder zu schwer, (Bild: MAG Boehringer)
Die Nachfrage nach zyklengesteuerten Universal-Drehmaschinen ist trotz des Wettbewerbs durch CNC-Maschinen in den vergangenen Jahren überproportional gestiegen. Dieses Maschinenkonzept bietet große Flexibilität und je nach Anwendungsfall von der Reparatur bis zur mittleren Serie die Möglichkeit der „manuellen“ Bearbeitung bis zu einem vollwertigen CNC-Betrieb.
Besondere technische Highlights dieser Maschine für die Bearbeitung von Großdrehteilen sind:
* Steuerung: Siemens SINUMERIK 810 D
* die Spindelantriebsleistung von 65 KW / 60 % ED
* Drehmoment von 18.000 Nm / 60 % ED
* Spindelgröße A 20
* das bewährte Boehringer Führungsprinzip: gehärtete
Doppelprismenführung für den Bettschlitten mit 2 zusätzlichen Abstützführungen vor und hinter dem Bett.
* Reitstock und Reitstockpinole motorisch verfahrbar mit digitaler Anstellkraftanzeige
* Werkstückgewichte zwischen Spitzen bis 13 t
Optional:
* Angetriebene Werkzeuge
* C-Achse
* Y-Achse
Anmerkungen:
Unternehmen:
Die 2005 gegründete MAG Industrial Automation Systems gehört seit 2006 zu den Großen im Werkzeugmaschinenbau. 4300 Beschäftigte erwirtschafteten vergangenes Jahr einen Umsatz von rund 1,5 Milliarden US-Dollar. Der Konzernverbund besteht aus vier Gruppen: MAG Powertrain (Cross Hüller, Ex-Cell-O und Lamb) beliefert mit Agilen Fertigungssystemen und Transferstraßen vor allem die Automobilindustrie.
MAG Advanced Technologies (MAG Cincinnati Automation, MAG Cincinnati Machine, MAG Fadal, MAG Giddings & Lewis und MAG Hüller Hille ) entwickelt Lösungen in den Bereichen der Hochleistungsbearbeitung, der Automation und Prüfsystemen für die Luft- und Raumfahrtindustrie sowie zur Energieerzeugung und liefert darüber hinaus Karussell-Drehmaschinen und Horizontal- Bearbeitungszentren.
MAG Special Machines (MAG Boehringer, MAG +FMS+, MAG Hessapp, MAG Turmatic Systems und MAG Witzig & Frank) stellt Horizontal-Drehmaschinen, Vertikal-Drehmaschinen, Kurbelwellen-Bearbeitungsmaschinen, Mehrstationen-Bearbeitungssysteme und Rundtransferautomaten für hochpräzise, leistungsstarke Anwendungen her.
MAG Maintenance Technologies ist eine weltweit einzigartige Service und Support Organisation, die für Langlebigkeit und größtmögliche Rendite von Investitionsgütern steht.
