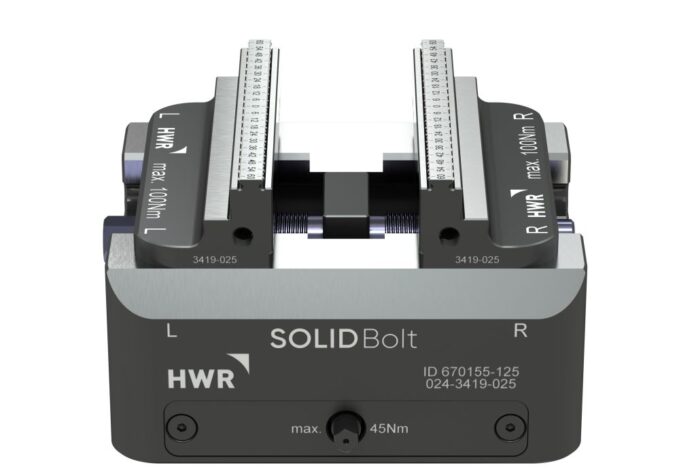

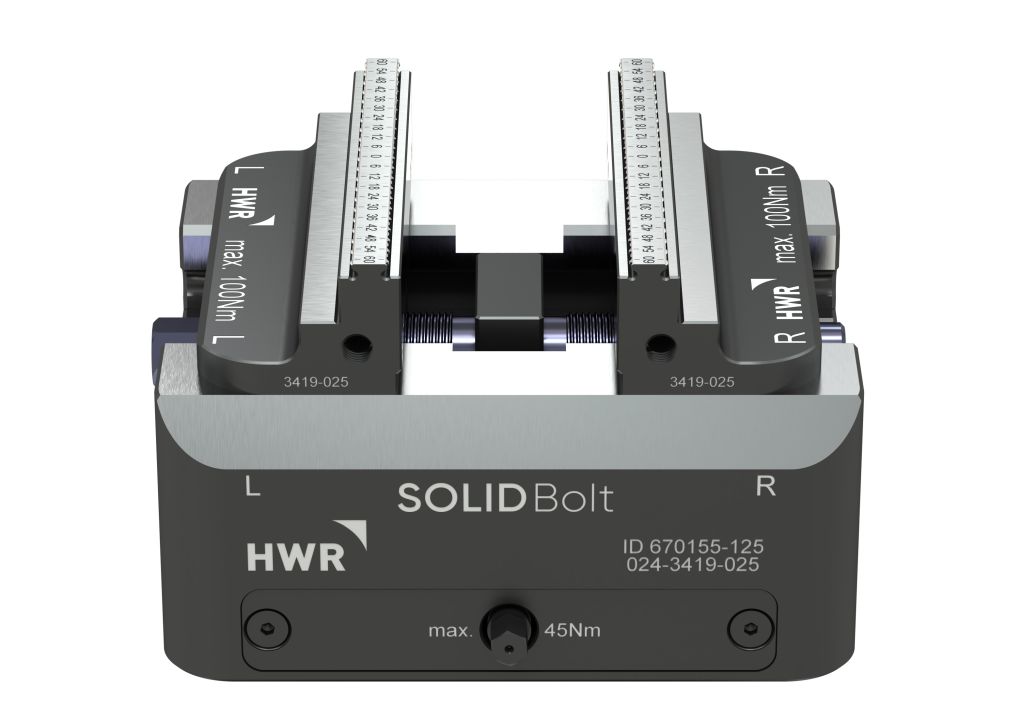

Zuhören und verstehen, was in der Praxis gebraucht wird – eine der Stärken von HWR Spanntechnik. Jüngstes Ergebnis ist eine Neuentwicklung in der Produktreihe SOLIDLine, bei der sich die Vorteile zweier Erfolgsmodelle von HWR in einem Modul vereinen. Der SOLIDBolt Zentrierspanner mit integrierter Nullpunkttechnik von HWR bietet Anwendern die vielfältigen Möglichkeiten des SOLIDGrip-Spanners, kombiniert mit der schnellen und präzisen Nullpunktspanntechnik der Serie SOLIDBolt.
Dazu gehören typischen Merkmale wie die sichere Spannung und die große Kompatibilität mit gängigen Maschinen und Befestigungsrastern. Dank einer HWR-Lösung, der 45°-Übersetzung der Verschlussmechanik zum Spannbolzen, erzielt das System darüber hinaus eine besonders hohe Verschlusskraft.
Aus der Reihe SOLIDGrip übernimmt der neue Zentrierspanner vor allem die vielfältigen Anwendungsmöglichkeiten, so das Spannen in glatten Backen, das Spannen von Konturteilen oder von Rohteilen mit Prägespanntechnik: Bei diesem Verfahren erhält das Werkstück über die HWR SOLIDStamp Prägestation eine Prägung, die formschlüssig mit den ebenfalls profilierten bzw. geprägten Spannbacken ist. Das Ergebnis ist die perfekte Spannung des Rohteils mit deutlich höheren Haltekräften als bei herkömmlichen Verfahren.
Einfach, effizient, vielseitig
Die Nullpunktspanntechnik der HWR-Serie SOLIDBolt überzeugt darüber hinaus durch eine hohe Kosteneffizienz: Das System ist im Vergleich zu anderen seiner Art um bis zu 50 % günstiger. Zum Erfolg von SOLIDBolt hat beigetragen, dass die Produkte schnell und einfach zu bedienen sind – das trifft in gleichem Maß auch auf die Spanner der Serie SOLIDGrip zu. Weitere technische Daten: Die Backenbreite beträgt 125 mm, der Spannbereich 0 bis 155 mm. Für den festen präzisen Sitz sorgt die direkte Aufnahme auf vier SOLIDBolt Nullpunktbolzen. Der Zentrierspanner ist zudem optimal für das Palettenhandling geeignet.
In Kombination aller Vorzüge beider SOLIDLine®-Produktlinien überzeugt der neue SOLIDBolt-Zentrierspanner Anwender durch eine ausgesprochen kompakte Bauweise, und das trotz der Verwendung von Nullpunkttechnik: weniger Aufbauhöhe in Richtung der Z-Achse, damit weniger Störkontur und mehr Bearbeitungsraum. Nicht zuletzt treten beim Einsatz des neuen Moduls deutlich weniger Schwingungen auf, denn die üblicherweise notwendige Schnittstelle zwischen Spanner und Nullpunkttechnik entfällt – beides ist im Baukörper des neuen SOLIDBolt-Zentrierspanners vereint. Der Effekt: Die Oberflächengüte verbessert sich bei gleichzeitig längeren Werkzeugstandzeiten.
