Innovative Werkstück-Spanntechnik auf der EMO

Zur Messe zeigt das Unternehmen Werkstück-Spanntechnik mit Sensorik für die Digitalisierung und Automatisierung der Produktion. Zudem stellt ROEMHELD Neuheiten wie das Sensorsystem STARK.intelligence oder einen Bohrungsspanner mit großem Spannbereich vor.

288

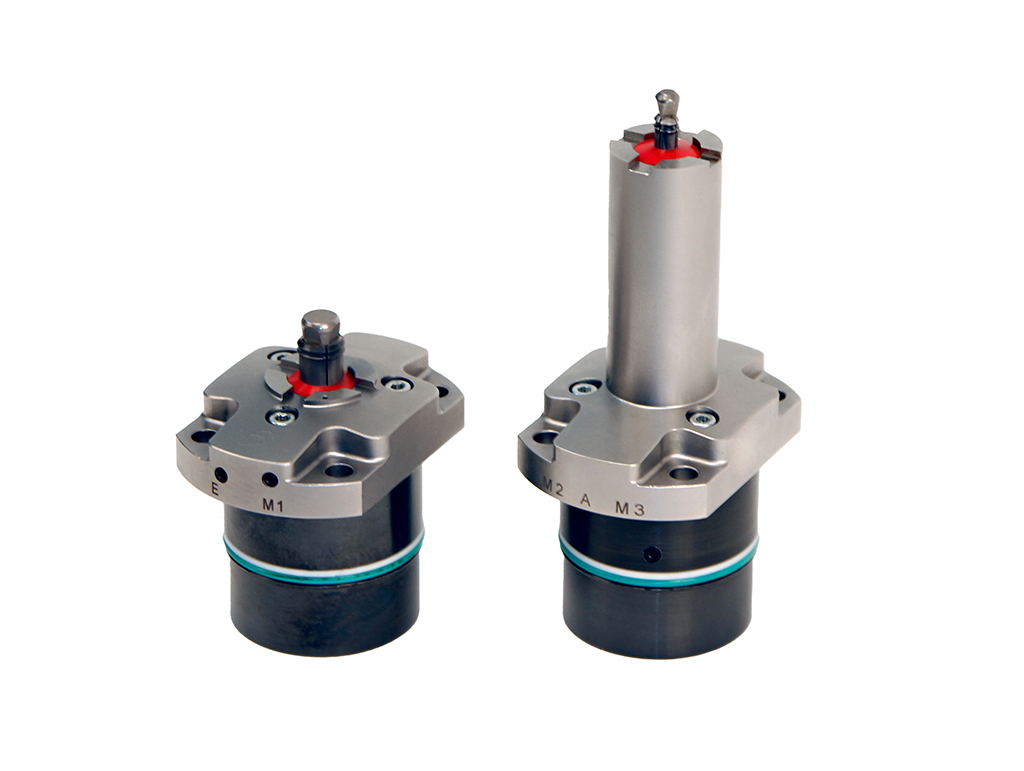

Für das platzsparende axiale Spannen und Positionieren zeigt ROEMHELD eine neue Baureihe kompakter Bohrungsspanner, die sich sehr nah an der Werkstückkontur platzieren lassen. (Bildnachweis: ROEMHELD)

ROEMHELD präsentiert auf der EMO Mailand eine Übersicht innovativer Werkstück-Spanntechnik mit integrierter Sensorik. Die Spannelemente, darunter zwei Nullpunktspannsysteme, bieten verschiedene Abfragemöglichkeiten und sind besonders für die Digitalisierung und Automatisierung von Fertigungsprozessen konzipiert. Eine Messeneuheit ist das modulare System STARK.intelligence. Mit ihm können Nullpunktspannsysteme fit für den digitalen Einsatz gemacht werden.

Daneben gibt es zwei weitere, besonders kompakte Messepremieren: einen Bohrungsspanner für die 5-Seitenbearbeitung mit einem großen Spannbereich und einen Niederdruck-Flachhebelspanner bis 120 bar für engste Einbauräume. Ebenfalls neu ist ein pneumatischer Schwenkspanner mit Kraftverstärkung und optionaler elektrischer oder pneumatischer Überwachung.

Außerdem werden am Stand die Maschinenschraubstöcke HILMA VarioLine und HILMA MC-P ausgestellt. Sie sind für den flexiblen Einsatz geeignet, unter anderem in der 5-Achsbearbeitung und bei filigranen Werkstücken.

Für Zustandsüberwachung und Predictive Maintenance: Spannen mit integrierter Sensorik

Angesichts einer zunehmenden Nachfrage nach Spanntechnik mit integrierten Sensoren, die Auskünfte zum Fertigungsprozess liefern, weitet ROEMHELD sein entsprechendes Sortiment aus. Zahlreiche Produkte sind bereits mit einer integrierten kompakten elektrischen Wegmessung ausgestattet.

Damit wird der komplette Hubbereich in Schritten von Zehntelmillimetern überwacht. So kann ein Spannelement zum Beispiel unterschiedliche Werkstückhöhen erkennen. Gleichzeitig können die Sensordaten für vorbeugende Wartungskonzepte genutzt werden. Gezeigt werden Schwenkspanner, Positionierzylinder, Bohrungsspanner und flexible Spannpratzen mit Sensorik.

STARK.intelligence macht Nullpunktspannsysteme fit für den digitalen Einsatz

Die Neuentwicklung STARK.intelligence ist ein modulares und busfähiges System, das Nullpunktspannsysteme digitalisiert und eine vollständige digitale Zustandserfassung ermöglicht. Die gewonnenen Daten können direkt in den Prozess eingebunden werden, beispielsweise für eine manuelle oder automatische Beladung zur Unterstützung eines durchgehenden Produktionsprozesses. Darüber hinaus liefert das System wertvolle Informationen zum Zustand der Spannmittel und erlaubt damit eine zustandsbasierte Wartung.

Das Sensorsystem wird in einen Maschinentisch oder eine Schnellverschlussplatte installiert und erlaubt eine transparente und standardisierte Abbildung des Zustands. Hierzu wird jede Spannvorrichtung mit einer eigenen Sensorbox ausgestattet. Deren Fühler messen in Echtzeit Wege und damit Positionen, Temperaturen und Drücke.

Die Daten von mehreren Einheiten empfängt und bündelt eine Mastereinheit. Sie gibt die Informationen dann via IO-Link-Schnittstelle an unterschiedliche Endgeräte aus. Dies können das Steuerungsdisplay an der Maschine, die Rechner in Instandhaltung und Qualitätssicherung oder das Smartphone des Servicetechnikers sein.

STARK.intelligence ist mit verschiedenen STARK-Nullpunktspannsystemen kombinierbar und lässt sich leicht in Maschinentischen und Schnellverschlussplatten nachrüsten. Aufgrund der modularen Bauweise können Kunden zwischen Einzelkomponenten und einer Komplettlösung inklusive Visualisierung wählen. Optional gibt es unter anderem ein integrierbares RFID-Interface, das beispielsweise Paletten und Werkstücke automatisch erkennt.

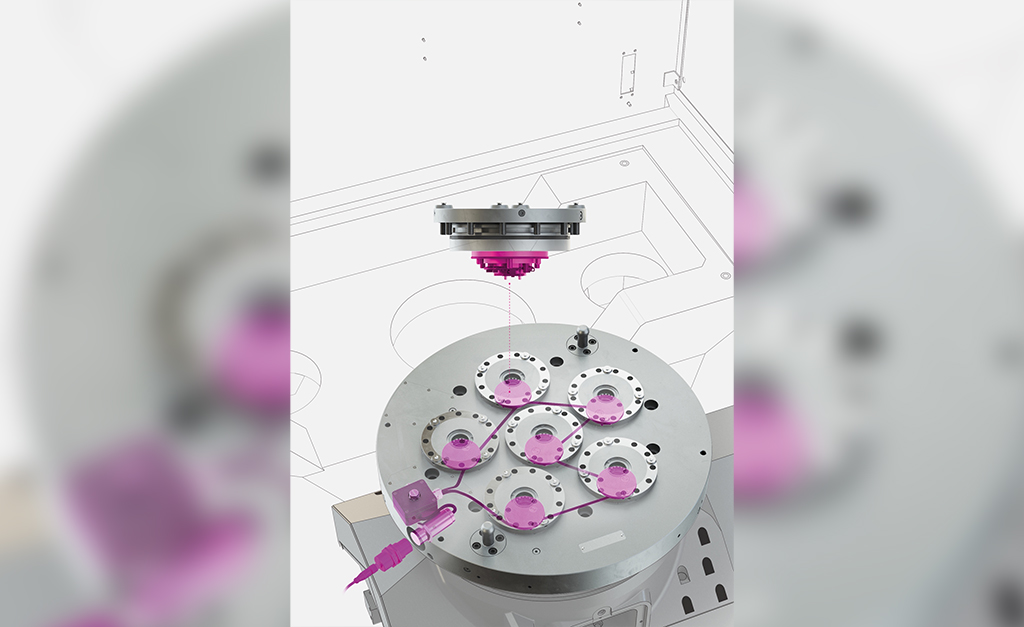

Das in einem Maschinentisch oder einer Schnellverschlussplatte installierte Sensorsystem STARK.intelligence erlaubt eine transparente und standardisierte Abbildung des Zustands – sowohl für den Prozessablauf als auch für die Instandhaltung. (Bildnachweis: Stark)

Neuer kompakter Bohrungsspanner für 5-Seitenbearbeitung mit großem Spannbereich

Für das platzsparende axiale Spannen und Positionieren zeigt ROEMHELD eine neue Baureihe kompakter Bohrungsspanner, die sich sehr nah an der Werkstückkontur platzieren lassen. Mit ihnen können Werkstückbohrungen von 5,2 mm bis 13,7 mm sicher gespannt werden. Damit sind sie auch für sehr kleine Werkstücke einsetzbar. Die neuen Modelle ergänzen die auf der EMO 2019 vorgestellte Modelllinie exzentrischer Bohrungsspanner.

Mittels leicht austauschbarer Spannbuchsen kann die Bohrungsgröße einfach angepasst werden, das Spannelement verbleibt dabei in seiner Vorrichtung. So können verschlissene Spannbuchsen innerhalb weniger Minuten ausgetauscht werden. Die Höhe der Auflage ist leicht anpassbar; liegen Bohrungen tiefer als die restliche Auflagefläche, stehen unterschiedliche Auflagehöhen zur Verfügung.

Zu einem prozesssicheren Betrieb trägt ein Blasluftanschluss bei, mit dem die Spannbuchse saubergehalten wird. Zudem gibt es mehrere Abfragemöglichkeiten: Geprüft wird, ob das Werkstück gespannt oder gelöst ist, ob es richtig aufliegt und ob der Spannbolzen intakt ist. Somit lässt sich der Bohrungsspanner auch in automatisierten Anwendungen einsetzen.

Viel Kraft auf kleinem Raum – Neuer Flachhebelspanner bis 120 bar

Zum Einsatz an Vorrichtungen in Werkzeugmaschinen mit Niederdruckhydraulik zwischen 70 und 120 bar ist der neue kompakte Flachhebelspanner gedacht. Er ergänzt die erfolgreiche ROEMHELD-Modellreihe bis 250 bar.

Das hydraulisch doppelt wirkende Element ist für beliebige Einbaulagen geeignet. Es gibt Einbau- und Blockausführungen sowie Varianten mit Spannhebel und Ausführungen für kleinste Bauräume ohne Gehäuse. Angesichts flacher Spannhebel können selbst Flächen, die nur wenige Millimeter über dem Spannpunkt liegen, problemlos bearbeitet werden.

Je nach Betriebsdruck und Spannhebellänge sind Spannkräfte von bis zu 33 kN möglich. Wie bei den 250 bar-Versionen der Baureihe können der Spannzustand und die Position mit Hilfe einer pneumatischen Abfrage kontrolliert werden.

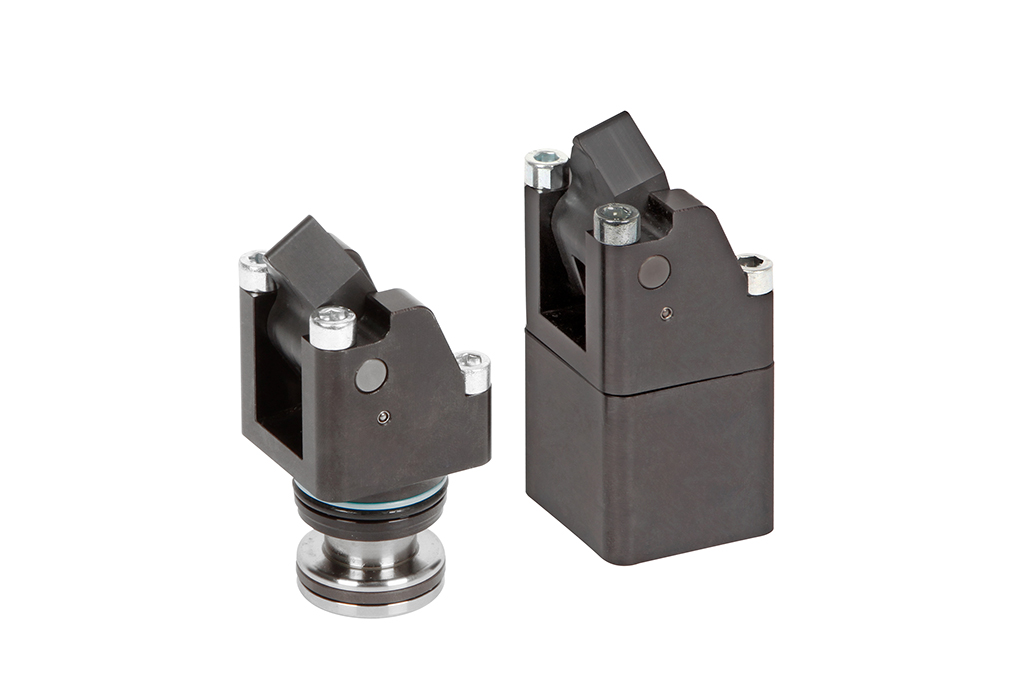

Für den Einsatz an Vorrichtungen in Werkzeugmaschinen mit Niederdruckhydraulik zwischen 70 und 120 bar ist der neue Flachhebelspanner gedacht. (Bildnachweis: ROEMHELD)

Pneumatischer Schwenkspanner mit Überwachung hält Spannkraft auch bei Druckabfall

Der pneumatische Schwenkspanner mit Kraftverstärkung bietet sich für Spannvorrichtungen mit automatisierter Be- und Entladung an, bei denen Spannkräfte im Bereich von 400 N ausreichen. Eine mechanische Verriegelung sorgt dafür, dass die Spannkraft bei Druckabfall erhalten bleibt.

Erhältlich ist der Schwenkspanner auch mit der pneumatischen oder elektrischen Stellungskontrolle „Spannen/Entspannen“, so dass er für vielfältige Automationsanwendungen eingesetzt werden kann. Ein zusätzlicher metallischer Abstreifring hält bei Trockenbearbeitung oder Minimalmengenschmierung Kleinstpartikel vom Schmutzabstreifer fern.

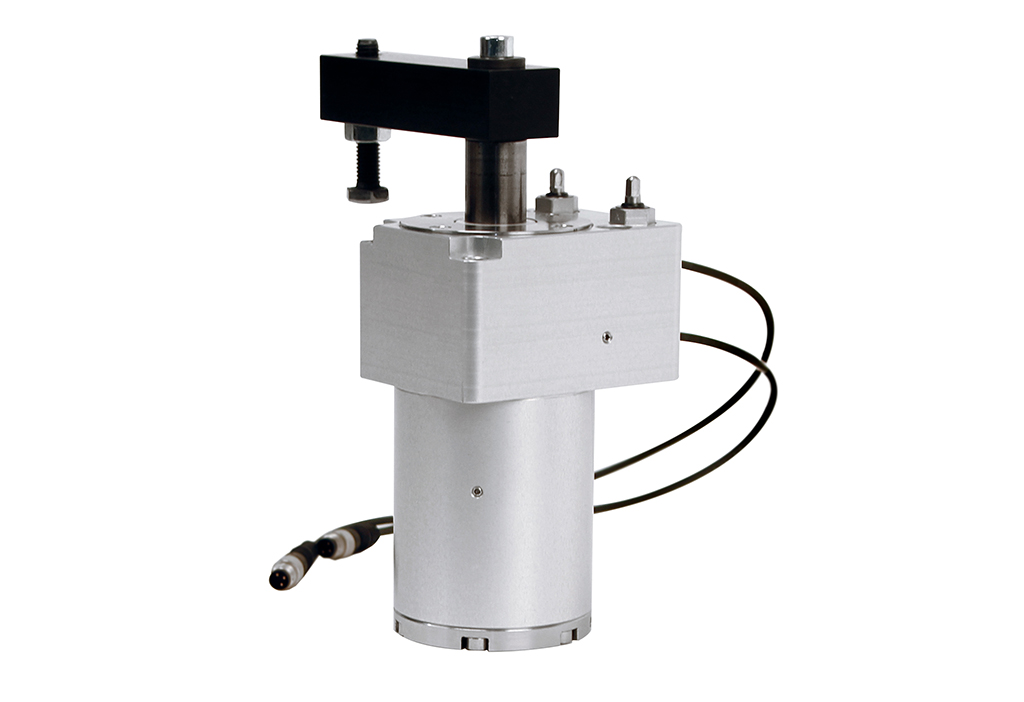

Der pneumatische Schwenkspanner mit Kraftverstärkung bietet sich für Spannvorrichtungen mit automatisierter Be- und Entladung an, bei denen Spannkräfte im Bereich von 400 N ausreichen. (Bildnachweis: ROEMHELD)

Nullpunktspannsysteme STARK.connect und STARK.airtec mit integrierter Sensorik

Aus dem Programm an Nullpunktspannsystemen mit integrierter Sensorik sind auf der EMO die Modelle STARK.connect und STARK.airtec zu sehen. Die beiden kompakt gebauten Elemente spannen und lösen innerhalb einer Sekunde pneumatisch. Dabei werden die verschiedenen Spannzustände „ohne Einzugsnippel gespannt“, „Einzugsnippel gespannt“ und „gelöst“ mittels LEDs an den Elementen angezeigt. Zusätzlich werden die Informationen über PNP-Ausgänge an eine SPS-Steuerung weitergeleitet.

Beide Nullpunktspannsysteme verbinden Werkstücke, Vorrichtungen, Paletten und Maschinenelemente mit Werkzeugmaschinen, Robotern und Manipulatoren sicher, schnell, automatisiert und exakt reproduzierbar. Sie zeichnen sich durch hohe Spannkräfte aus und sind äußerst unempfindlich. Daher können sie selbst bei schwierigen Umgebungen mit Schweißrobotern eingesetzt werden, wie beispielsweise im Karosserierohbau.

Spannen mit aktivem Einzug und Ausgleich

STARK.connect zeichnet sich durch eine schwimmende Aufnahme mit aktivem Einzug aus, die eine optimale Plananlage des Werkstücks garantiert. Verändert sich das Werkstück, beispielsweise durch einen Temperaturgang, kann der Spannmechanismus seitlich ausweichen und Positionsfehler von bis zu 1,5 mm kompensieren.

Der STARK.airtec hingegen ist für Anwendungen gedacht, bei denen ein aktiver Einzug nicht benötigt wird. Er bietet Haltekräfte von 20 kN, sehr kurze Spann- und Lösezeiten ab 0,2 s und kann wartungsfrei über mindestens 2 Millionen Spannzyklen betrieben werden.

Flexible Maschinenschraubstöcke: HILMA VarioLine

Aus seinem großen Programm an Maschinenschraubstöcken zeigt ROEMHELD auf der EMO zwei Modelle. Besonders flexibel ist der Typ HILMA VarioLine, der sowohl in vertikalen als auch in horizontalen Anwendungen eingesetzt wird. Er lässt sich rasch an wechselnde Werkstückgrößen adaptieren. Dafür sorgen magnetisch fixierte Schnellwechselbacken, die mit nur einem Handgriff ausgewechselt werden können. Mittels einer Vielzahl an Parametern lassen sie sich individuell konfigurieren und so an unterschiedliche Maschinen und Bearbeitungsaufgaben anpassen.

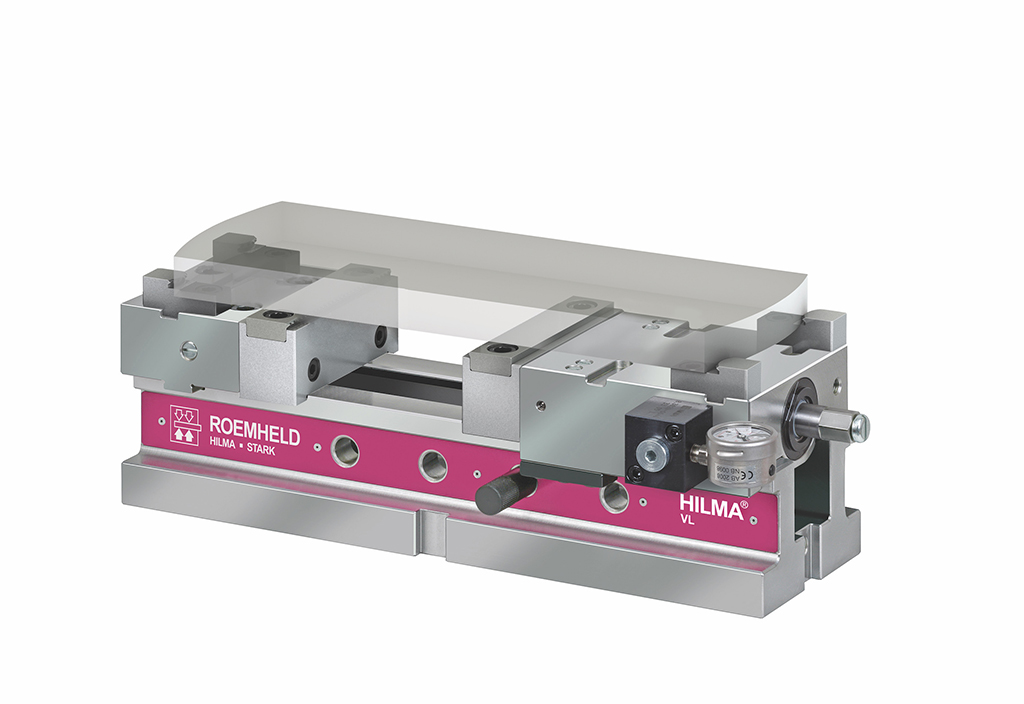

Der Maschinenschraubstock HILMA VarioLine lässt sich rasch an wechselnde Werkstückgrößen anpassen – dafür sorgen magnetisch fixierte Schnellwechselbacken, die mit nur einem Handgriff ausgewechselt werden können. (Fotos: ROEMHELD)

Vielseitiger HILMA MC-P für verzugsfreies Spannen

Überwiegend in der 5-Achsbearbeitung werden die Maschinenschraubstöcke der Baureihe MC-P verwendet. Ihre kompakte Bauform ermöglicht kollisionsfreie Werkzeugwege und den Einsatz von kurzen Standardwerkzeugen.

Möglich sind drei verschiedene Spannarten: Werkstücke können zentrisch, gegen Festbacke oder – in der Modellvariante „balance“ – positionsflexibel gespannt werden. Diese Variante empfiehlt sich, wenn komplexe oder filigrane Bauteile verzugsfrei gespannt werden sollen. Roh- und Fertigteile können ohne Umrüsten in einem System bearbeitet werden. Der robuste Aufbau der Maschinenschraubstöcke mit integriertem Späneschutz erleichtert den Einsatz in Palettenbahnhöfen.

ROEMHELD auf der EMO Milano 2021 in Halle 3, Stand F27 aus.
