Die beiden neuen INTEGREX AG-Maschinen – die i-500S AG und die e-1250V/8S AG – bringen alle Vorzüge des Mazak DONE-IN-ONE-Konzepts mit und kombinieren diese mit speziellen Funktionen für die Hochgeschwindigkeitsbearbeitung von Zahnrädern und die Messung direkt an der Maschine. Sie sind bieten damit Lösung für alle anfallenden Verzahnungsaufgaben.
Die Maschinen der Serie AG – AG für Auto Gear – sind Maschinen mit hohem Ausstattungsstandard, die mit ihrer speziell auf Verzahnungsarbeiten ausgerichteten Hardware, Software und Messtechnik Zahnräder und sonstige Verzahnungen mit einer Genauigkeit fertigen können, die laut Mazak mit herkömmlicher CNC-Bearbeitung nicht zu erreichen sei.
Die INTEGREX i-500S AG ist eine spezielle Verzahnungsvariante der Multi-Funktions-Maschine INTEGREX i-500. Die in diesem Jahr auf der EMO präsentierte i-500S AG besticht mit ihrem maximalen Schwingdurchmesser von Ø700 mm und ist mit jeweils auf 37 kW und 2.500 min-1 ausgelegter Haupt- und 2. Spindel ausgestattet. Hinzu kommt die 37-kW-Frässpindel, die für Drehzahlen bis 10.000 min-1 konzipiert und mit einer Capto C8-Werkzeugaufnahme ausgestattet ist.

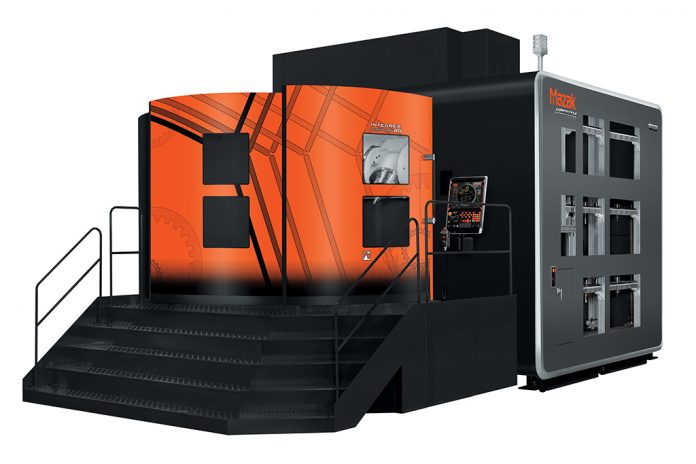

Bei der e-1250V/8S AG handelt es sich um die spezielle Verzahnungsvariante der hoch verwindungssteifen Multi-Funktions-Maschinen in Vertikalausführung der Reihe INTEGREX e-1250V/8, die speziell für große Werkstücke mit einem Durchmesser bis Ø1.500 mm und einer Höhe bis 1.600 mm ausgelegt sind. Diese Maschine verfügt über eine 500-min-1-Hauptspindel mit einer Leistung von 40 kW und zusätzlich über eine 10.000-min-1-Frässpindel. Ein weiteres Plus sind die hohen Eilganggeschwindigkeiten von 42 m/min in X-, Y- und Z-Achse.
Beide INTEGREX-Maschinen eignen sich für eine Vielzahl an Präzisionsverzahnungsprozessen wie Wälzfräsen, Wälzschälen (Skiving) und Zahnradfräsen und sind damit in der Lage, unterschiedlichste Verzahnungsarten – von Geradstirnrädern über Schrägstirnräder bis hin zu Passverzahnungen mit Evolventenflanke – zu fertigen.
Möglich wären die Verzahnungsfähigkeiten dieser Maschinen nicht ohne die besondere Software für die INTEGREX AG. Sie umfasst drei speziell für Verzahnungsaufgaben entwickelte SMOOTH-Softwareanwendungen: Smooth Gear Skiving, Smooth Gear Hobbing und Smooth Gear Milling.
Hiermit wird die denkbar einfache Programmierung durch dialoggeführte Eingabe der Verzahnungsdaten in weniger als 10 Minuten ermöglicht – ganz ohne 3D-Modelle oder CAD/CAM-Software. Vor der eigentlichen Zerspanung können die Programme anhand des Mazak 3D-Simulationssystems ‚Virtual Machining‘ kontrolliert werden.
Auch für die Phase nach der eigentlichen Zerspanung verfügen die AG-Modelle über weitere nützliche Merkmale. Anhand von Smooth Gear Check kann die synchronisierte Positionierung am Zahn mittels eines Messtasters bestimmt werden. So kann der Zahn präzise vermessen werden, bevor dann anschließend entgratet wird – mit Smooth Gear Entgratung.
Wahlweise können zusätzlich mit einem Renishaw Sprint-Messtaster Steigungshöhe und Verzahnungsprofil vermessen werden. Die Ergebnisse sind mit denen von Koordinatenmessmaschinen vergleichbar und werden am SMOOTH-Touchscreen in einem in der Verzahnungsindustrie geläufigen Format angezeigt.
