„V-CAD 300 vereint ein kompaktes, mobiles und präzises Messgerät mit der intuitiv einfach zu bedienenden Softwareoberfläche der SAPHIR QD-Messsoftware – auf Fingerzeig zu messen ist damit kein Wunschdenken mehr! Neben der manuellen Bedienung kann V-CAD 300 alternativ auch im vollautomatischen CNC-Betrieb bestellt und genutzt werden“, berichtet Dr. Wolfram Kleuver, Geschäftsführer von Dr. Heinrich Schneider Messtechnik.
„Während das Werkstück frei im Bildfeld positioniert wird, startet der Messvorgang durch Berühren des Multitouch-Panel-PC-Bildschirms und liefert blitzschnell ein komplettes Messergebnis mit dem dazugehörenden Reporting. Schnell und unkompliziert reproduzierbar sowie in einer Präzision, die in dieser Geräteklasse Maßstäbe setzt“, so Schneider weiter.

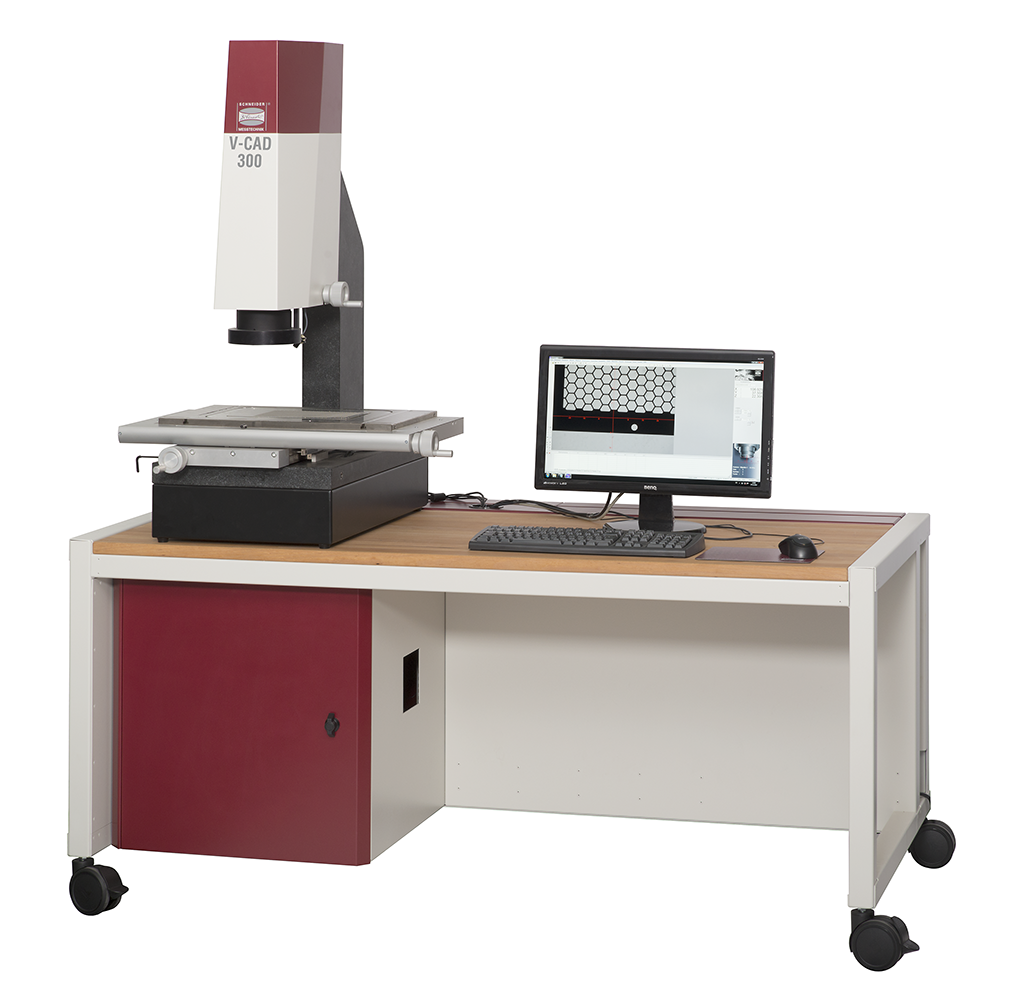

V-CAD 300 verfügt über einen bewegten Tisch und bietet ein Messvolumen von bis zu 300 x 200 mm. Bei diesem Modell sind maximal 500 x 200 mm möglich. Die hochauflösende Optik der V-CAD Messgeräte garantiert verzerrungsfreie kalibrierte Erfassungsbereiche mit einer großen Tiefenschärfe. Zum Einsatz kommt V-CAD 300 vor allem bei Messungen von Profilen aus Kunststoff, Aluminium, Holz, Gummi, Gummi-Metall und Metall oder Stanzteilen jeder Art, Schablonen, Dichtungen, Layouts und vielen anderen Teilen – auch in der Serienproduktion. Im Produktionsprozess ist zudem eine mobile Installation möglich.
Messungen erlaubt V-CAD 300 mit hoher Messgeschwindigkeit im Sekundentakt. Zu den Stärken des Messgeräts gehören neben der kompletten Aufnahme 2-dimensionaler Geometrien in einem Bildfenster auch Auflösungen im μm-Bereich durch die monochrome hochauflösende CCD-Matrixkamera mit präzisen telezentrischen Objektiven. Die geometrische Auflö-sung und der Erfassungsbereich bestimmen sich aus der Kombination von Kamera und Objektiv. Außerdem ist LED-Auflicht optional erhältlich.
Die umfangreiche Standardausstattung des V-CAD 300 umfasst die 5-Megapixel-CCD-s/w-Kamera, den telezentrischen 4-Stufen-Motorzoom, vier unterschiedliche Bildfelder zur präzisen Messung, die telezentrische LED-Durchlicht-Beleuchtung, die LED-Ringlicht-Beleuchtung zur Auflichtmessung, den Multitouch-Panel-PC mit WIN10, LAN- und WLAN-Netzwerkanbindung, den Werkskalibrierschein, die stabile Granitbauweise, 2D-Digitalisieren, BestFit sowie die Mess- und Auswertesoftware SAPHIR QD in der neuesten Generation. Auf der Control feiert die brandneue SAPHIR 7 ihre Premiere.
Ganz im Sinne der Individualisierung können die Anwender von V-CAD 300 mit Blick auf ihre Anforderungen zwischen den leistungsstarken Messsoftware-Paketen SAPHIR und SAPHIR QD, jetzt vereint in der SAPHIR 7 bzw. der M3 wählen. Die M3-Messsoftware gestattet die präzise Messung geometrischer Elemente mittels intuitiver Multi-Touch-Anwendung mit übersicht-licher Bedieneroberfläche und innovativer Bildverarbeitung zur schnellen und reproduzierbaren Messpunkterfassung.
Die SAPHIR 7 punktet hier auf der kompletten Bandbreite und lässt von ‚A‘ wie Achsausrichtung bis ‚Z‘ wie Zylindergeometrie keine Wünsche offen. Zu den Highlights gehört zudem die Möglichkeit, neben Ein-Teile-Messungen auch Mehr-Teile-Messungen für mehrere identische Teile auf einmal (MMi = Multiple Messung identisch) oder für mehrere verschiedene Teile auf einmal (MMd = Multiple Messung differierend) durchzuführen.
„Falls die Möglichkeiten des standardmäßig verfügbaren V-CAD 300 nicht ausreichen, kann mit unserer jahrzehntelangen Erfahrung aus dem Bau hochpräziser Multisensor-Messmaschinen jederzeit eine individuelle Anpassung an die Messaufgabe oder das vorhandene Umfeld vorgenommen werden“, betont Dr. Wolfram Kleuver.
„Zusätzlich kann V-CAD 300 zu einer voll-automatischen Messzelle für die Eingangs- und/oder Endkontrolle aufgerüstet werden. Hierbei können individuelle Werkstückzuführungen sowie -abführungen integriert werden, um einzelne oder mehrere Messstationen miteinander zu verbinden. Das Handling kann bis zur kundenspezifischen Sortierung und Verpackung gehen.“
