Genau im Ziel

Die Läufe von Jagd- und Sportwaffen sind Präzisionsbauteile. Daher sind an vielen Dreh- und Fräsmaschinen in der Lauffertigung der Blaser Group GmbH Messtaster von Blum-Novotest installiert. Sie spielen ihre Stärken sowohl bei der maßgenauen Fertigung wie auch bei der Automatisierung aus.

1608

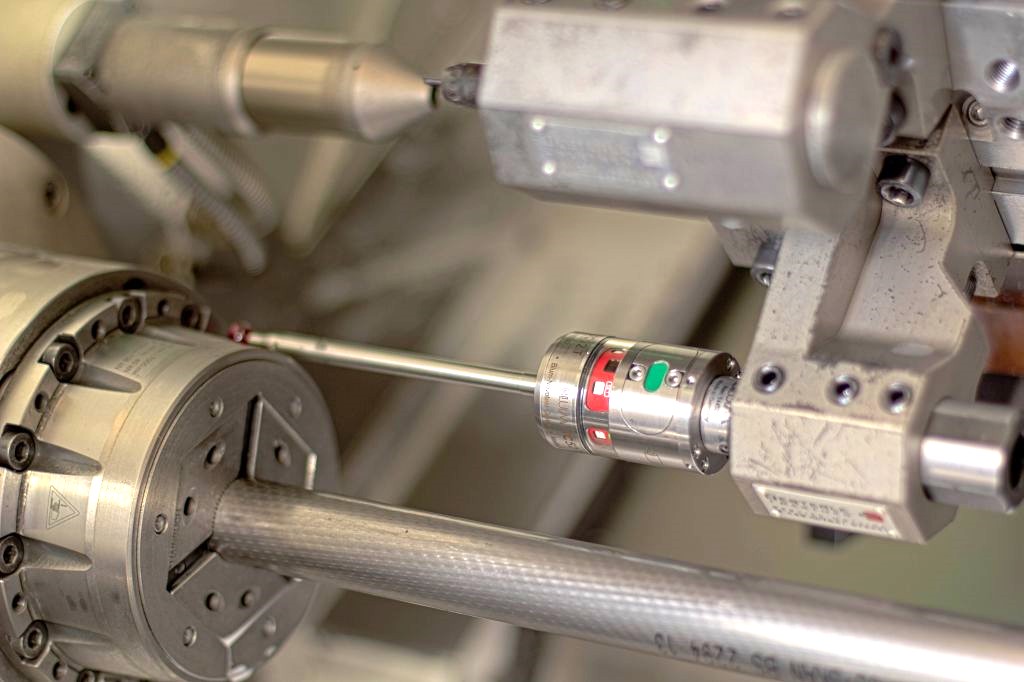

Der TC52 T wird zum Messen des Nullpunkts im Patronenlager genutzt (Bildnachweis: Blaser)

Blaser widmet in Isny im Allgäu ein komplettes Werk der Produktion von Läufen. Dessen Fertigungskapazität ist in den vergangenen Jahren erheblich ausgeweitet worden. Das Bild bestimmen eine Vielzahl von CNC-gesteuerten Dreh- und Fräszentren sowie automatisierte Fertigungslinien, die von 75 Mitarbeitern in verschiedenen Schichten bedient werden. Die Aufgabe ist komplex: Die Blaser Group bietet 7.000 verschiedene Laufvarianten in 80 verschiedenen Kalibern an. Das Kaliber ist gleichzeitig der Außendurchmesser des Geschosses und definiert damit den Innendurchmesser eines Laufes.

„Wir konnten bereits im vergangenen Jahr unsere Durchlaufzeiten erheblich reduzieren. Neben einer Ausweitung der maschinellen Kapazitäten und der Realisierung von Automatisierungspotenzialen trägt natürlich auch eine präzise Fertigung dazu bei“, erläutert Martin Giray, der als Werksleiter für die Lauffertigung verantwortlich ist. „Außerdem arbeiten wir kontinuierlich an Verbesserungen und testen neue Prozesse wie beispielsweise One-Piece-Flow.“

Vermessen des Nullpunkts

Messtaster setzt die Blaser Group bereits seit längerer Zeit ein, jedoch gab es anfänglich einige Hindernisse für einen einwandfreien Ablauf: Die Drehmaschinen, welche die Patronenlager messen, haben am Messtaster sehr lange Tasteinsätze mit austauschbaren Messkugeln, je nach Kaliber. Die Messung in die sogenannte Schulter des Patronenlagers im Lauf dient dazu, den Nullpunkt in Z-Richtung zu vermessen, um dann die Enden des Laufs bearbeiten zu können.

Für die Messtaster eines Wettbewerbers war das Gewicht des Tasteinsatzes problematisch, wodurch es zu vielen Fehlauslösungen kam, die zuverlässige Messungen unmöglich machten. Deshalb mussten spezielle Lehren verwendet werden, die das manuelle Arbeitsvolumen steigerten.

Messtaster TC52 T – speziell für den Einsatz in Drehmaschinen

Im Jahr 2018 stellte BLUM eine interessante Lösung vor: Den Messtaster TC52 T. Die T-Version des TC52 wurde speziell für den Einsatz in Drehmaschinen optimiert und ist nochmals robuster aufgebaut als das Schwestermodell, das ursprünglich für den Einsatz in Fräszentren entwickelt wurde. Drehmaschinen arbeiten mit Werkzeugrevolvern statt Werkzeugmagazinen, alle Werkzeuge und damit auch der Messtaster sind also ständig im Arbeitsraum und damit Spänen, Kühlschmiermittel und den durch die Zerspanung erzeugten Vibrationen ausgesetzt.

Ein zweiter Messtaster derselben Baureihe mit kurzem Tasteinsatz sitzt auf dem Revolver, um zu kontrollieren, ob der zum Bearbeitungsprogramm passende Rohling eingespannt wurde. Diese Rohteile unterscheiden sich bei gleichem Durchmesser in der Länge, je nachdem, wie lang der Lauf später sein soll. Nachdem ein erster Taster gezeigt hatte, dass er die Messungen im Patronenlager prozesssicher durchführen kann, wurden inzwischen auch alle weiteren Drehmaschinen auf BLUM-Taster umgerüstet. Dank eines speziellen Kompatibilitätsmodus mussten zunächst nur die Taster getauscht und auf den vorhandenen Empfänger angelernt werden. Geht ein Empfänger kaputt, wird er nun sukzessive gegen den sehr kompakten BLUM-Empfänger IC56 getauscht.

Automatisierte Messung dank Messtaster

Die Läufe von Jagd- und Sportwaffen sind Präzisionsbauteile (Bildnachweis: Blaser)

Die Läufe von Jagd- und Sportwaffen sind Präzisionsbauteile. Nicht nur der Lauf selbst mit seinen Feldern und Zügen, die das Geschoss in Rotation versetzen und damit für eine stabile Flugbahn sorgen, auch das Patronenlager und weitere Geometrieelemente des Laufes müssen mit äußerster Sorgfalt gefertigt werden, damit eine Jagdwaffe die erwartete Präzision und Zuverlässigkeit liefert. Messungen sollen weitestgehend automatisch ablaufen, manuelle Tätigkeiten stören den Zerspanungsprozess und senken die Produktivität.

Ohne Taster gibt es keine Automatisierung. Außerdem werden in Isny sehr teure Rohlinge, die bis zu 800 Millimeter lang sind und über diese Länge eine hochgenaue Zerspanung erfordern, bearbeitet. Ausschuss will Blaser auf ein Mindestmaß reduzieren. „Wir haben die ersten Drehmaschinen mit Robotern zum Be- und Entladen ausgestattet. Die gesamte Automatisierung hängt aber daran, dass die Werkzeuge vor der Bearbeitung präzise eingemessen werden“, unterstreicht Martin Giray. „Wir bauen unsere Prozesse um und erhöhen den Automatisierungsgrad, wo es sinnvoll ist – ohne die BLUM-Taster wäre dies gar nicht möglich. Und mit ihrem guten Service sorgen die BLUM-Mitarbeiter dafür, dass das auch so bleibt.“

Kontakt

www.blaser.de

www.blum-novotest.com
