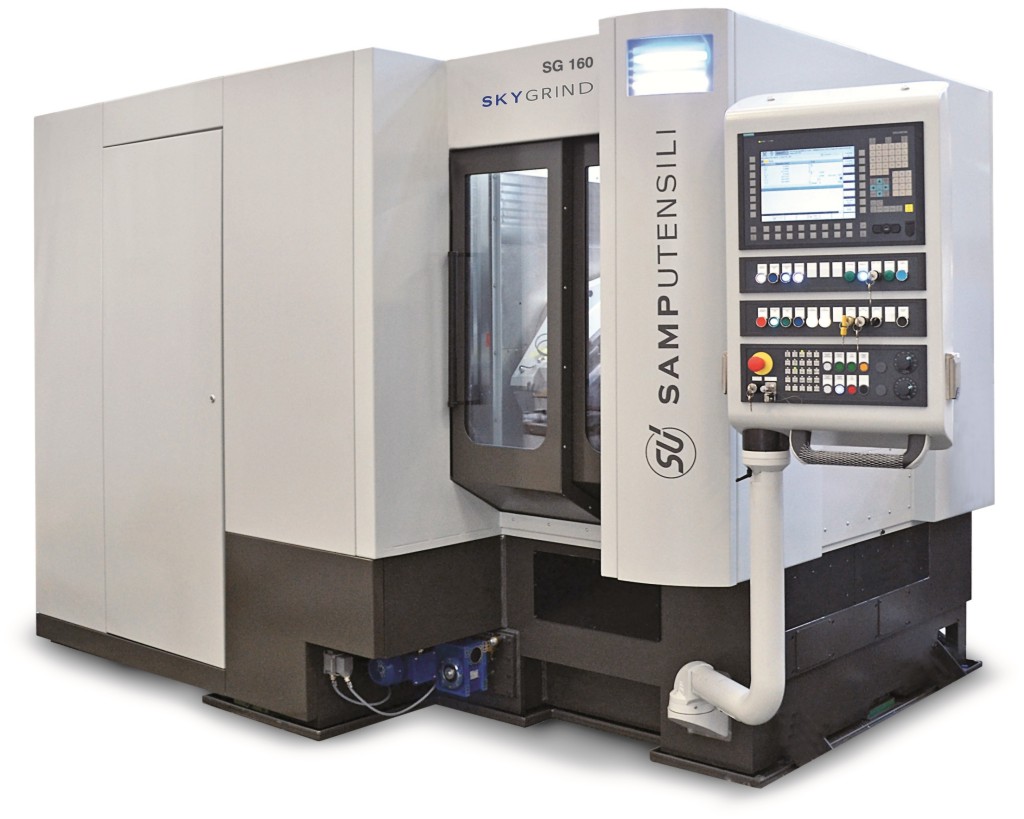

Die SG 160 SKYGRIND – die erste Trockenschleifmaschine für Verzahnungen – wird ausgestellt. Bei dem Prozess auf der Maschine ist während der Hartfeinbearbeitung der Verzahnung nach der Härtung kein Kühlöl mehr erforderlich. Die Schleifmaschine gliedert den Bearbeitungsprozess in zwei Hauptschritte: Schrupp- und Schlichtbearbeitung.
Bei der Schruppbearbeitung ist Schälwälzfräsen erforderlich, wohingegen die Wälzschleiftechnik für die Schlichtbearbeitung verwendet wird. Im ersten Schritt wird mithilfe eines Schälwälzfräsers der größte Teil des Aufmaßes zerspant, was den Vorteil hat, dass das Werkstück nicht übermäßig erhitzt wird. Danach zerspant ein Schleifwerkzeug in einem zweiten Feinbearbeitung-Schritt das verbleibende geringe Aufmaß, ohne dabei das Werkstück zu überhitzen, weshalb der Prozess trocken ablaufen kann.
Zudem ermöglichen der Aufbau mit zwei Spindeln, die von Linearmotoren angetrieben werden und die gleichzeitige Verwendung von mehreren Kanälen eine Span-zu-Span-Zeit von weniger als 2 Sekunden.
Kurze Zykluszeiten für die Feinbearbeitung
Die Maschine gewährleistet kurze Zykluszeiten für die Feinbearbeitung von Verzahnungen, ist somit hervorragend für die Automobilindustrie geeignet und im Vergleich zu herkömmlichen Fertigungslösungen überaus wirtschaftlich – sogar schneller als traditionelle Schleifmaschinen mit zwei Tischen. Darüber hinaus zeichnet sie sich durch eine kleine Stellfläche und niedrigere Investitionskosten für Zusatzausrüstung aus. Am wichtigsten ist natürlich, dass die Maschine keine Schneidöle verwendet und deshalb sehr umweltfreundlich ist.
Europapremiere für Wälzschleifmaschine G 160

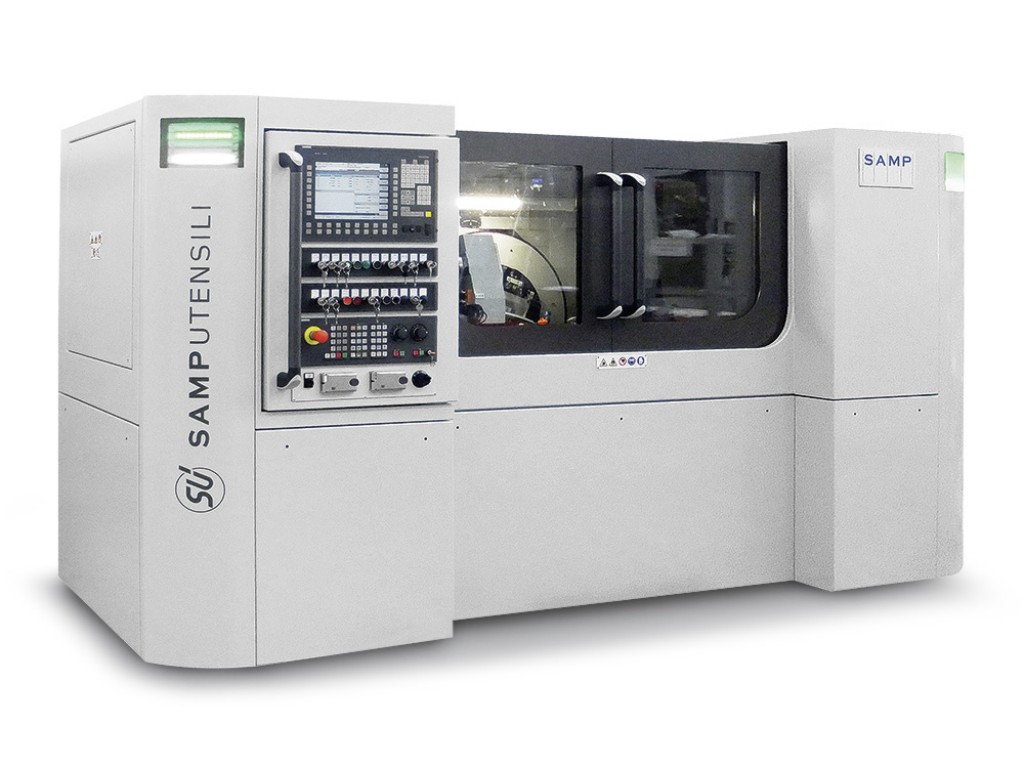

Samputensili ist auch stolz, die Wälzschleifmaschine G 160 zum ersten Mal in Europa auszustellen. Diese Nassschleifmaschine ist von einer besonderen Maschinenstruktur gekennzeichnet, welche die dynamische Steifigkeit im Vergleich zu aktuellen Standardmaschinenarchitekturen optimiert.
Die G 160 besitzt ein innovatives Achskonzept. Am Hauptständer wird die Tangentialachse durch die Interpolation der Z- und Y- Achse generiert. Dadurch baut der Schleifkopf kürzer, was die dynamische Steifigkeit erhöht und einen positiven Einfluss auf die Verzahnungsqualität hat. Anstelle eines Drehturms kommen zwei parallele Tischschlitten mit je einer direktgetriebenen Tischspindel zum Einsatz. Diese werden mit zwei Linearmotoren angetrieben und sind für die Zustellung des Werkstückes zum Werkzeug verantwortlich. Mit diesen hoch-dynamischen 30 m/s-Linearmotoren kann das Werkstück schnell von der Belade- in die Bearbeitungsposition gefahren werden, was besonders bei kleinen Planetenrädern bzw. Zahnrädern taktzeitreduzierend ist.
Schnelle Span-zu-Span-Zeit und kurze Nebenzeiten
Das schnelle Rüsten der Werkzeuge, als auch die Werkstück-Aufspannungen, ist sichergestellt. Zum Wechseln der Schleifschnecke fährt diese in eine ergonomische Wechselposition, so dass diese vom Bediener einfach gewechselt werden kann. Die Schleifschnecke ist fliegend gelagert und wird mit einem HSK-Kegel im Schleifkopf geklemmt. Zudem werden die Kühlmitteldüsen per CNC-Achse nachgestellt, wenn die Schleifschnecke abgerichtet wird.
Durch das simultane Verfahren aller Achsen ergibt sich eine Span-zu-Span-Zeit von weniger als 2 Sekunden. Auch das Einmitten der Rohteile findet direkt an den Werkstücktischen statt.
Allein durch die schnelle Span-zu-Span-Zeit und kurzer Nebenzeiten ist die Samputensili G160 Maschine schneller als vergleichbare Maschinen am Markt. In kürzester Zeit können Zahnräder hergestellt werden, ohne das Schleifbrandrisiko zu erhöhen. Sie stellt mit der hohen dynamischen Steifigkeit und den schnellen Linearmotoren eine der technisch besten Lösungen dar und ist die schnellste Maschine am Markt.
Profilschleifmaschine für den Universaleinsatz
Ein weiteres Highlight auf der EMO war die Samputensili G 375 H, eine universale Profilschleifmaschine mit horizontaler Werkstückachse, besonders geeignet für das Schleifen von geraden und schrägen Außen- und Innenverzahnungen, Kronrädern, Schnecken, Stirnverzahnungen, Kugelumlaufschrauben, Rotoren für Luftkompressoren und Schrauben für Hydraulikpumpen und anderen schraubenförmigen Werkstücken. Sonderprofile, wie z.B. unsymmetrische Profile oder Zykloidgetriebe, können über die Eingabe der XY-Koordinaten gefertigt werden.
Weitere Highlights im Gepäck

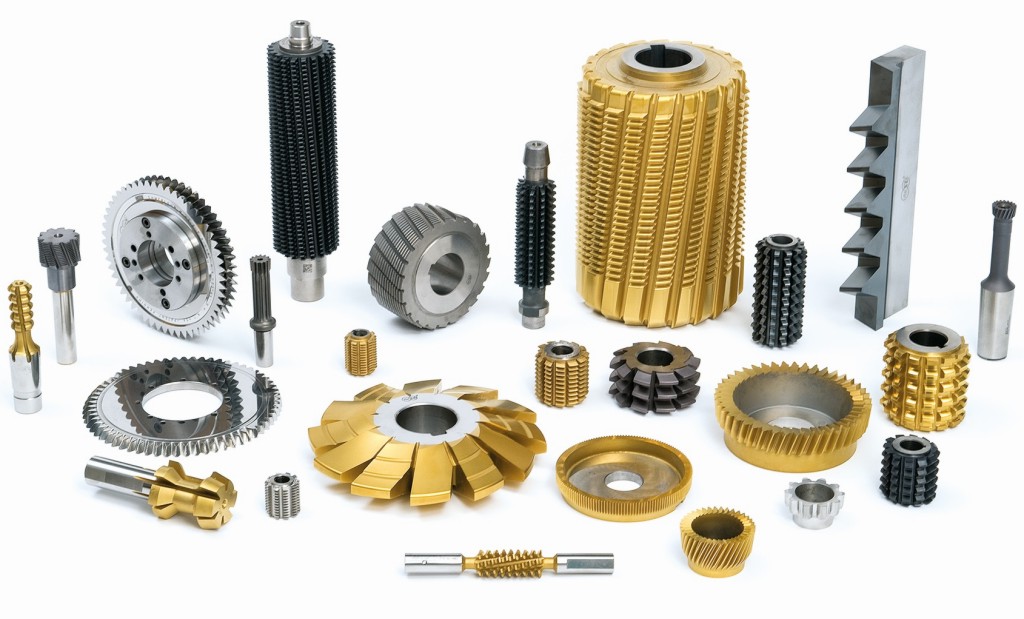

Darüber hinaus wurde eine umfangreiche Palette von Werkzeugen für die Herstellung von Zahnrädern, rundlaufenden Werkzeugen, Hartmetall-Rohteilen und -Rohlingen ausgestellt, wobei das Anfasen von Innenverzahnungen sowie Wälzfräser mit optimierter Oberflächenbeschaffenheit als Highlights zu nennen sind.
