Die Innovationskraft von Kellenberger und damit der Hardinge Grinding Group insgesamt zeigt sich in besonderem Maße im Jubiläumsjahr 2017. Die Aufgabenstellung an die Ingenieure im schweizerischen St. Gallen war die Entwicklung einer Plattformlösung, auf der unterschiedliche Maschinenkonzepte mit starker Kundenorientierung verwirklicht werden können.

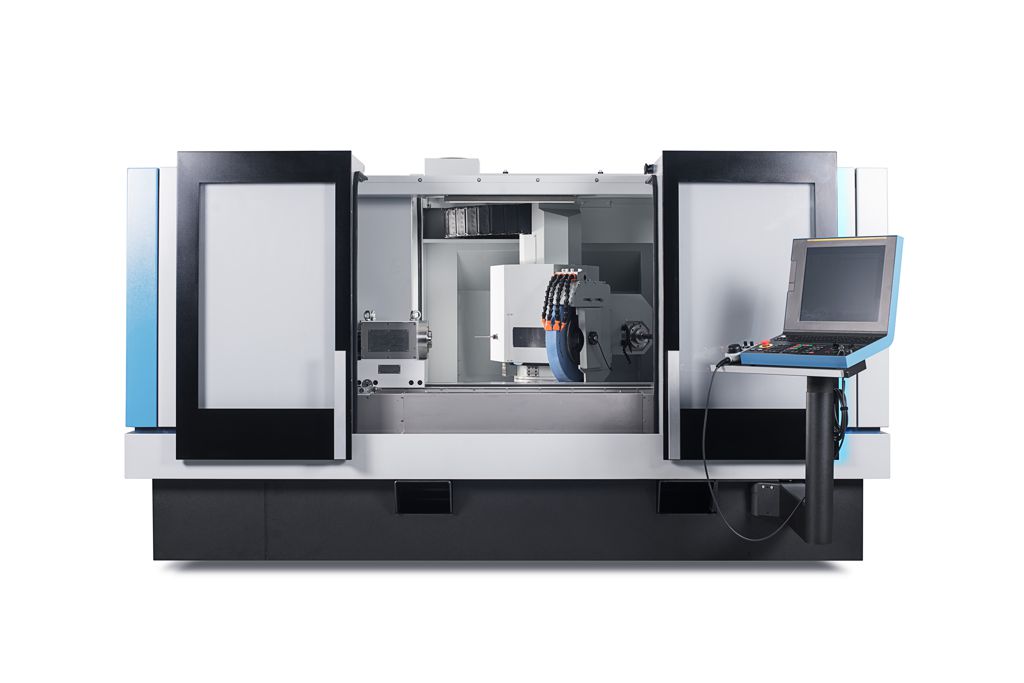

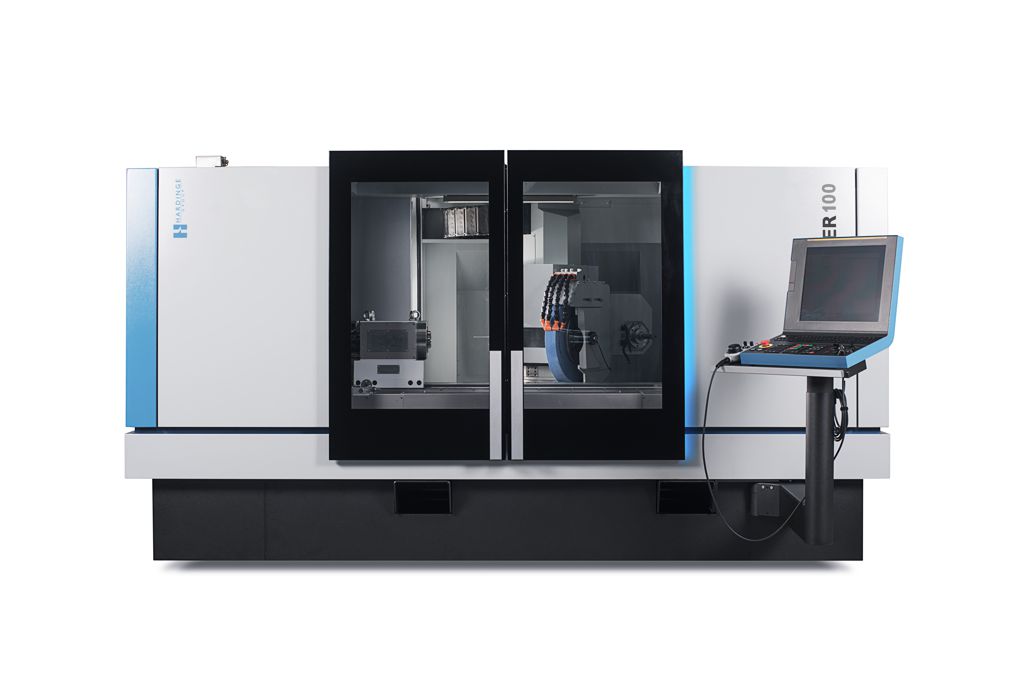

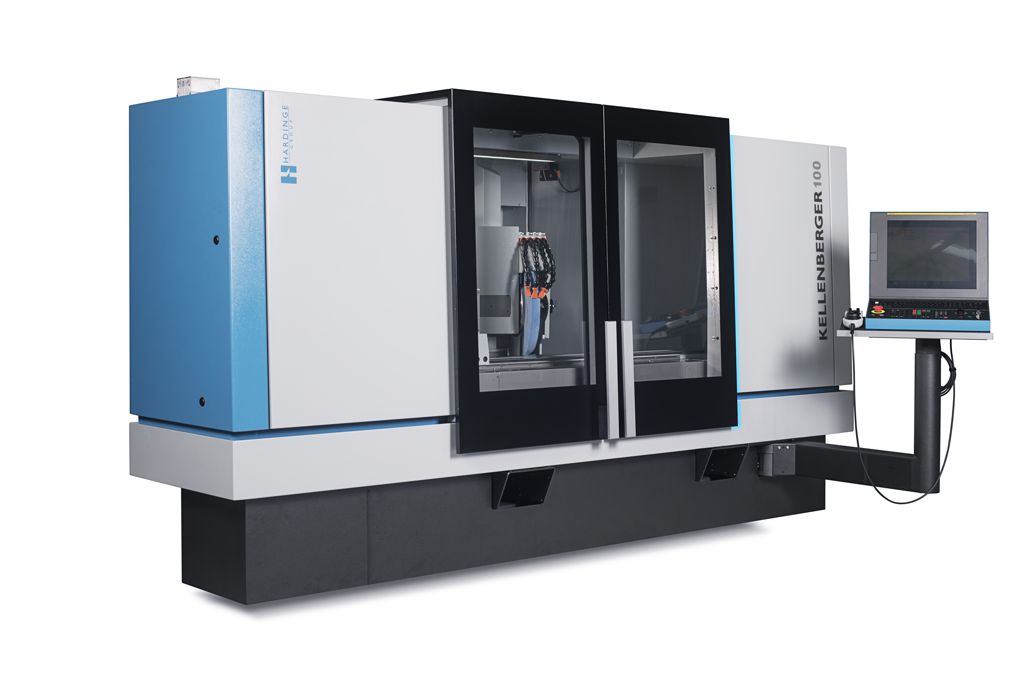

Das Segment der leistungsfähigen preisgünstigen Schleifmaschinen innerhalb der Gruppe wird mit der komplett neu entwickelten Plattformlösung KELLENBERGER 100 zukunftsfähig erneuert. Die Maschinenbaureihen Kellenberger Vista und Vita, Tschudin T25 sowie die Jones & Shipman Ultramat CNC und Ultragrind 1000 wurden in das Plattformkonzept KELLENBERGER 100 eingebunden.
Das neue Plattformkonzept geht in seinen Funktionalitäten über die Möglichkeiten der oben genannten Maschinen hinaus und liefert vielfältigste Konfigurationsmöglichkeiten für die unterschiedlichsten Schleifoperationen. Die modulare Lösung auf einer gemeinsamen Plattform und ein neues Montagekonzept zur Reduktion der Durchlaufzeit ermöglichen eine kostenoptimierte Fertigung der Maschine und damit ein sehr gutes Preis-/Leistungsverhältnis. Eine Vielzahl serienmäßig erhältlicher Optionen runden die Maschinenvielfalt ab.
Das bedienerfreundliche und ergonomische Design der KELLENBERGER 100 Maschinen wird ergänzt durch eine neue einfache Bedienerführung, die über eine intuitive Touchscreen-Oberfläche erfolgt. Die Maschinen sind ausgestattet mit der neuesten CNC-Steuerung Fanuc 31i mit 19″-Touch-Screen, wahlweise mit neu konzipierter Zyklenprogrammierung oder werkstückbezogener graphischer Programmierung.
Die Steuerung Fanuc 31i:
-
Kellenberger feiert sein Jubiläumsjahr 2017 mit neuem Maschinenkonzept Ablösung KEL-EASY durch intuitive Touchscreen Bedienung
- Durchgängige Bedienerunterstützung in neu gestalteter Bedienoberfläche
- Erweiterter Funktionsumfang
- Integrierte automatische Technologie Berechnung
- Kontextsensitive Helpbilder
- Online Bedienungs- und Wartungsanleitung
- Keine ISO Programmier-Kenntnisse erforderlich
- Optional auch mit bekannten Fanuc 31i Applikationen erhältlich
Drei wesentliche Merkmale der KELLENBERGER 100:

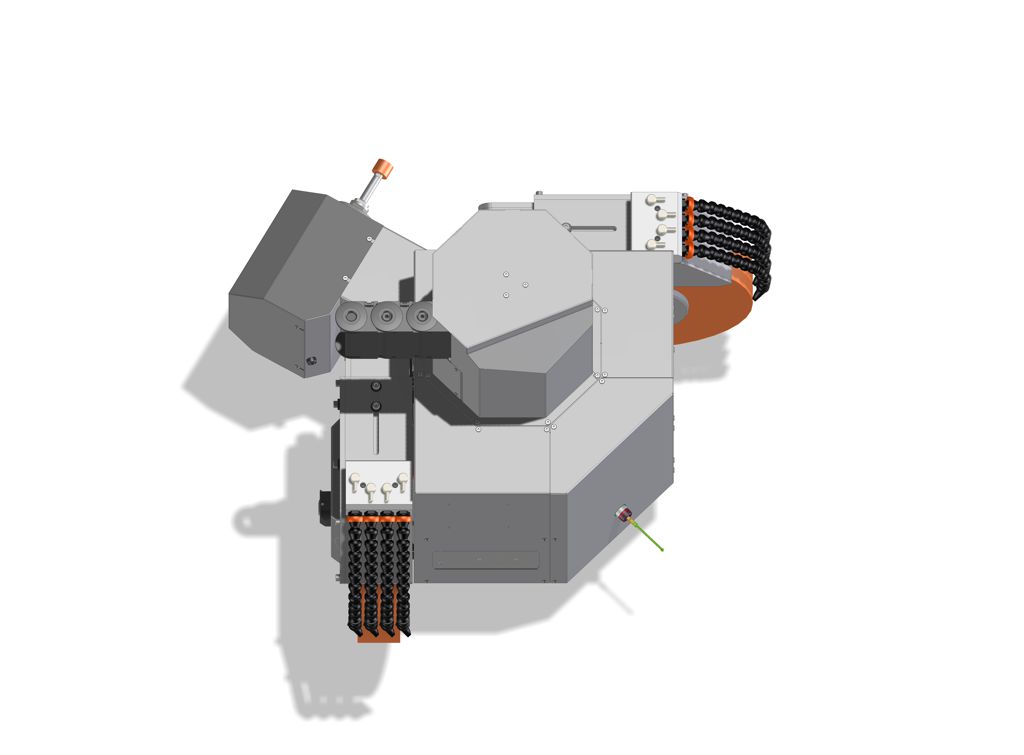

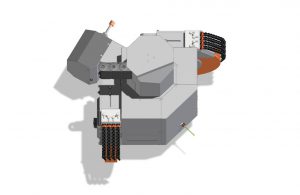

1: Innovative kollisionsfreie, kompakte Schleifkopf-Lösung

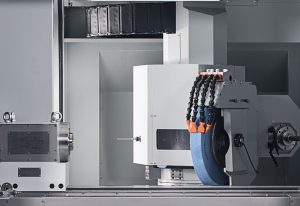

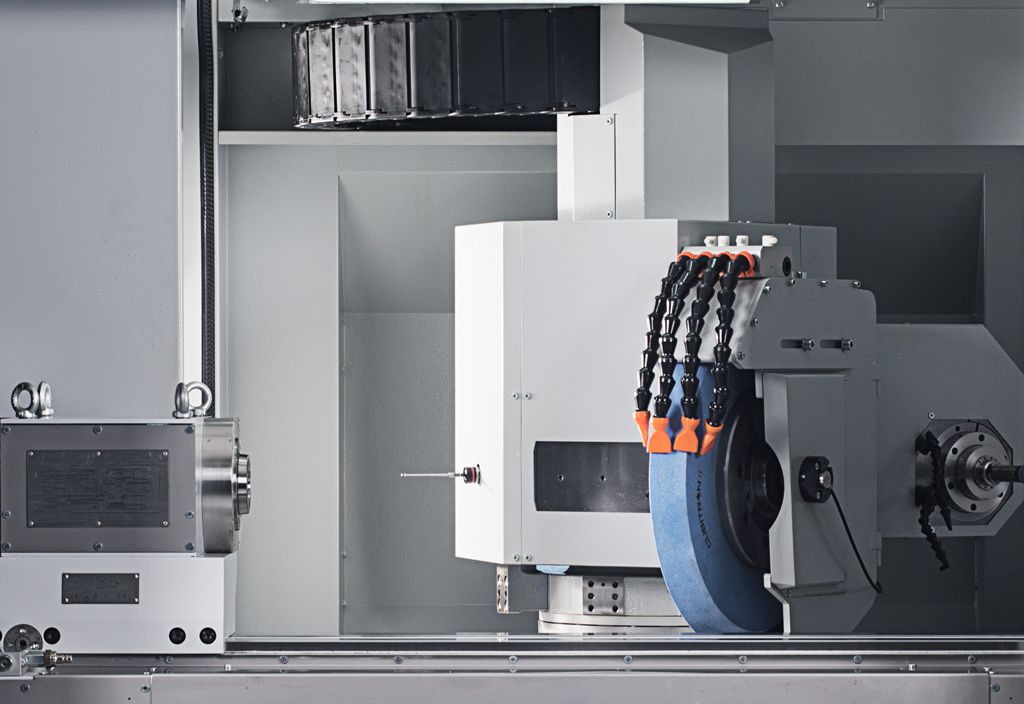

- Neuer Tandem-Schleifkopf in kompakter Bauweise mit Motorspindel. Verstärkte Verschalung für größere Schleifscheibendurchmesser beim Innenschleifen
- Auswahl aus 10 Schleifkopfvarianten zur optimalen Auslegung der Maschine bezogen auf die zu bearbeitenden Teile
2: Steigerung der Leistungsparameter:
- Höhere Antriebsleistung der SchleifscheibeàGesteigerte Produktivität
- Neu konzipierte Z-FührungàHöhere Profilgenauigkeit
- C-Achse mit Direktantriebà höhere Genauigkeit beim Unrundschleifen
3: Servicefreundliche Konzipierung der Maschine:
- Das Maschinenkonzept wurde unter Mitwirkung der Serviceabteilung optimiert. Die Möglichkeit eines schnelleren Wartungs- und Servicevorgangs und die beste Zugänglichkeit der wartungsintensiven Komponenten sind damit gegeben.

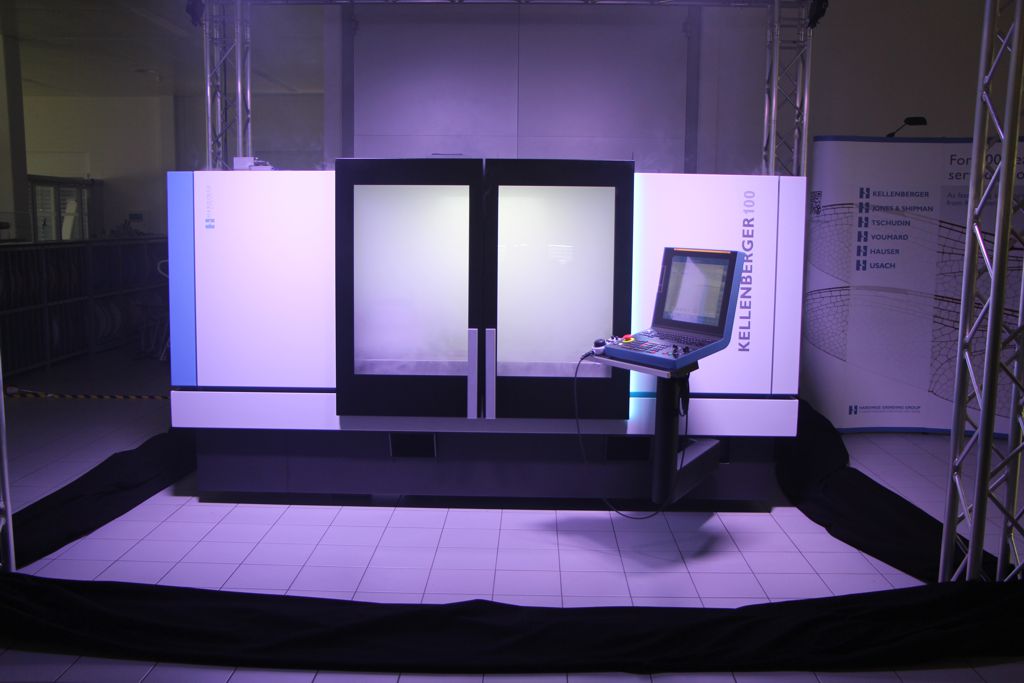

- Die Maschine wird in der Baulänge 1000 auf der EMO in Hannover vorgestellt.
Technische Highlights der KELLENBERGER 100:
- Kompaktschleifkopf (10 Varianten, 11,5 kW Antriebsleistung, 500 mm Scheibe, bis 63 m/s, HF-Spindeln für Innenschleifen)
- Kollisionsfreier Universalkopf mit 3 Werkzeug- und einer Messposition und ausgezeichneter Platzverhältnisse über großzügigem X-Weg
- Ersatz riemengetriebener Innenschleifspindeln durch kostengünstige Motorspindel
- Neue Messtaster-Anordnung ohne Schwenkmechanismus für erhöhte Messgenauigkeit
- Führung mit Spezialbeschichtung für Verschleißfreiheit und perfekte Konturgenauigkeit
- Neues Abrichtkonzept mit optimierten großzügigen Hubverhältnissen
- Offenes System zur Automatisierung, automatischer Türantrieb
- Große Aufnahmekapazität mit 200 mm Spitzenhöhe und 150 kg Werkstückgewicht
- Vielfältige Ausrüstungsmöglichkeiten und Zubehör
- Kompakte Bauweise mit hoher Flächenausnutzung
- Integriertes Hebesystem für Schleifscheibenwechsel und Reitstockmontage
- Temperaturstabil dank integriertem Kühlkreislauf
Technische Daten:
- Spitzenweiten: 1000 / 600 mm
- Verfahrweg Z-Achse: 1150 / 750 mm
- Verfahrweg X-Achse: 365 mm
- Spitzenhöhe: 200 mm
- Hochpräzise B-Achse
- Max. Werkstückgewicht: 150 kg
- 2 Werkstückspindelstöcke mit einem Unterteil und integrierter Feinverstellung zur Auswahl
- Standard-Werkstückspindelstock, bis 100 Kg
- High-Torque-Werkstückspindelstock für Unrundschleifen, bis 150 kg
- 2 Reitstöcke stehen zur Auswahl: ein Standard-Reitstock, bis 100 kg und eine verstärkte Reitstockversion, bis 150 kg
- Synchronreitstock und automatische Feinverstellung möglich
- C-Achse mit direkten Wegmesssystem und High-Torque-Motor möglich
- 10 Schleifkopfvarianten inkl. Diagonal und Tandem-Anordnung mit Scheibendurchmesser 500 mm
- Maximaldrehzahl 800 – 3800 min-1, Nennleistung 11.5 kW
- Innenschleifspindel, hochfrequenzgetrieben, wahlweise fettgeschmiert
oder Öl-Luft-geschmiert
Kellenberger auf der EMO in Halle 11 / Stand C 78
