COSCOM ToolDIRECTOR VM: Ein Teil von cyber-physischen Systemen
Im Zuge der Digitalisierung der Fertigung integriert die COSCOM Werkzeugverwaltung ToolDIRECTOR VM als übergeordnete, zentrale Datenbank auch das Werkzeugeinstellgerät in den Werkzeugdatenprozess.
Bei der NC-Programmierung entstehen Komplettwerkzeuggrafiken und entsprechende Werkzeugeinsatzparameter, wie zum Beispiel Soll-Daten und Schneidenbezugspunkte. Die Schneidenbezugspunkte werden häufig anwenderspezifisch in der CAD/CAM-Programmierung verändert. Damit das Werkzeug an der CNC-Maschine richtig arbeitet, ist es notwendig, die gewünschte Lage des Schneidebezugspunktes an die Voreinstellung zu übermitteln.
Für den eigentlichen Messvorgang am Voreinstellgerät liefert die zentrale Werkzeugdatenbank zusätzlich die dem spezifischen Komplettwerkzeug zugeordnete Messprogramminformation und die entsprechenden Skalen- und Fokussierwerte. Alle Parameter werden als konkrete Komplettwerkzeuginformation an das Voreinstellgerät transportiert, um das Werkstück mechanisch korrekt bearbeiten zu können. Nur so kann das geprüfte Simulationsergebnis aus der virtuellen Maschine auch für den realen Zerspanungseinsatz sichergestellt werden.

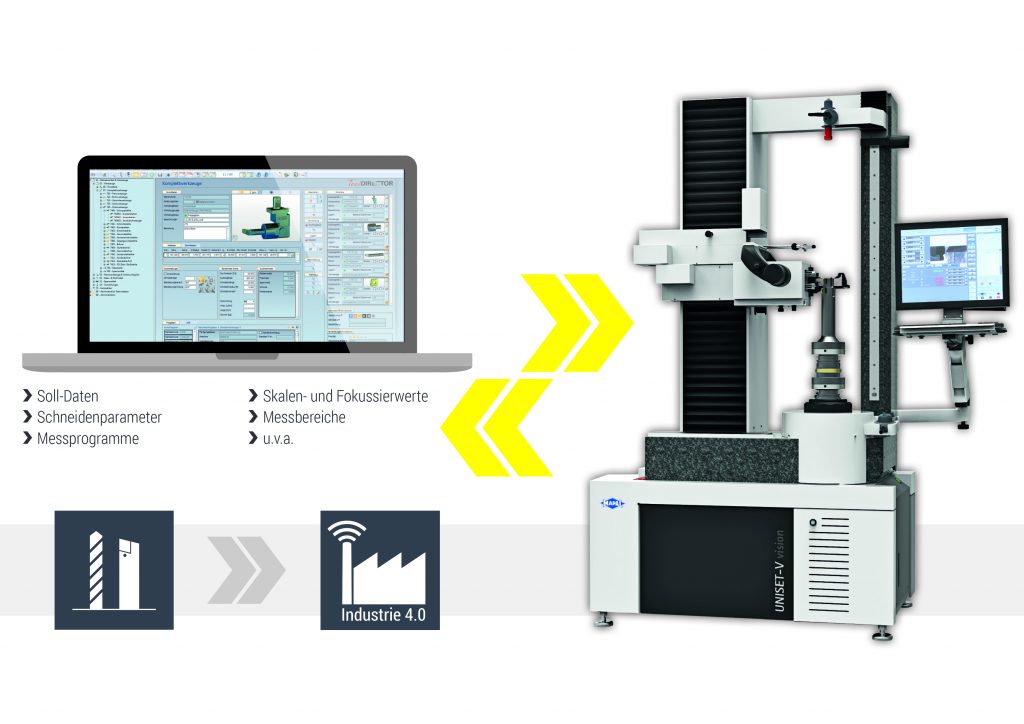

Der neue ToolDIRECTOR VM ist in der Lage, mittels LAN-Netzwerkanbindung alle notwendigen Einstell- und Messinformationen direkt an das Voreinstellgerät zu übermitteln. Es entsteht ein cyber-physisches System.
Die mechanisch-digitale Messeinheit (Voreinstellgerät) wird von einer zentralen Datenquelle (COSCOM ToolDIRECTOR VM) versorgt. Eine parallel und herstellerspezifisch geführte Werkzeugdatenbank an den Voreinstellgeräten entfällt zukünftig komplett – die doppelte Datenhaltung wird damit eliminiert. Der gesicherte Datenfluss sowie die zentrale Datenbereitstellung bilden die Grundlage für den Industrie 4.0-Gedanken. – Das ist Industrie 4.0 tauglich.
COSCOM ToolDIRECTOR VM: Unabhängigkeit für jedes Werkzeugeinstellgerät
Die COSCOM Werkzeugdatenbank ToolDIRECTOR VM ist an allen Werkzeugvoreinstellgeräten, die eine Daten- und Informationsvernetzung zulassen, wie zum Beispiel Zoller, Klech, Mapal, Speroni oder DMG einsetzbar. So sind die Unternehmen anbieterunabhängig. Selbst wenn ein Unternehmen sich entschließt, den Geräte-Anbieter zu wechseln, kann mit der gleichen Toolmanagement-Software und allen Werkzeug- und Fertigungsdaten nahtlos weitergearbeitet werden.
COSCOM ToolDIRECTOR VM: Highlights und Nutzen auf einem Blick
Integration von Werkzeugeinstellgeräten in den Werkzeugdatenprozess
Übermitteln aller notwendigen Einstell- und Messinformationen an das Voreinstellgerät
Keine doppelte Datenhaltung durch eine übergeordnete, zentrale Werkzeugdatenbank
Sicherstellen des funktionsfähigen Simulationsergebnis für den realen Zerspanungseinsatz
Kontrollierter Informationsfluss und Werkzeugeinsatz von grafischen Komplettwerkzeugen zum realen Werkzeugzusammenbau Gesicherter CAD/CAM-Prozess, von der Programmierung über die Voreinstellung bis hin zum Maschineneinsatz Herstellerunabhängiger Einsatz von Voreinstellgeräten.
