Top-Spannung auf dem Maschinentisch

Modulares T-Nuten-Klemmsystem von IBT

4226

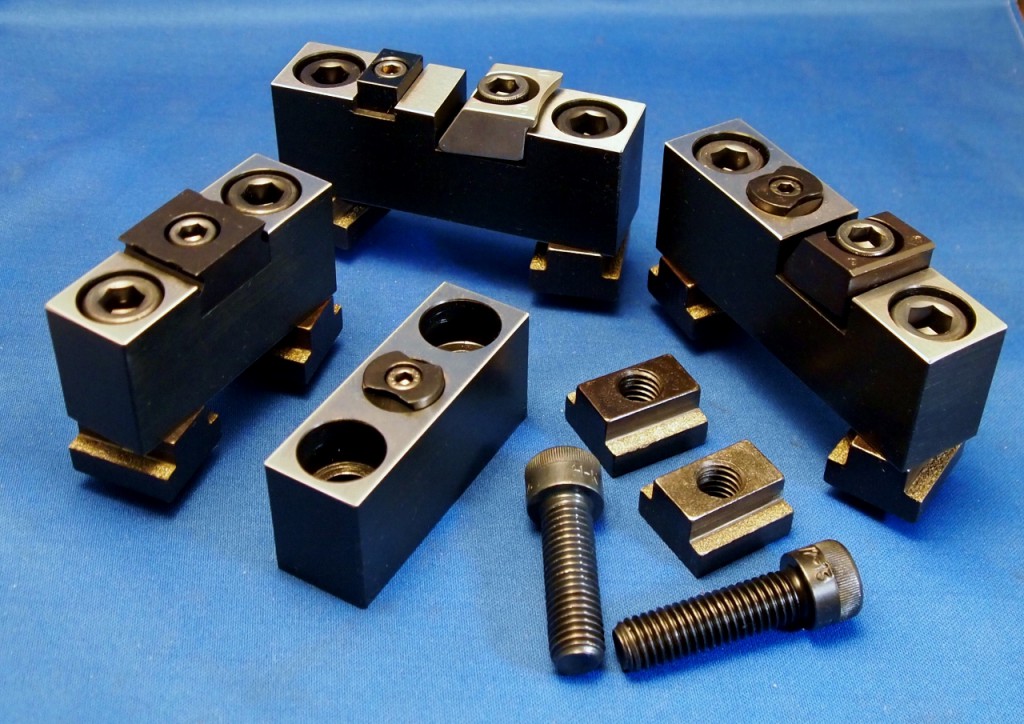

Alle Klemmen haben einen starken Niederzug für sicheres Fixieren.

Die neuen, modularen T-Nuten-Klemmen der Ingenieurbüro Thiermann GmbH (IBT) erweitern die Bearbeitungsmöglichkeiten auf Maschinentischen. Anwender können mit dem System aus der Mitee-Bite-Familie Werkstücke unterschiedlicher Geometrien noch sicherer mit großen Haltekräften spannen.

Alle Klemmen haben einen starken Niederzug und sparen Materialkosten sowie Zeit.Zusätzliches Zubehör entfällt und die Elemente sind mit M12-Schrauben schnell direkt auf dem Maschinentisch fixiert. Die gehärteten Grundkörper haben die gleiche Höhe wie die Universalklemmen von IBT. Anwender können dadurch verschiedene Klemm-Varianten nutzen. Das System ist kompatibel mit den kompakten Pitbull-Klemmen von Mitee-Bite, die mit niedriger Aufbauhöhe Spannkräfte von bis zu 37 kN erreichen. Erhältlich mit Messerkante, stumpfer Kante für empfindliche Werkstücke sowie Bearbeitungsaufmaß eröffnen sie dem Anwender größtmögliche Flexibilität. Eine Seite des Anschlags kann mit Carbinite beschichtet werden, wodurch sich die Haltekraft weiter erhöht.

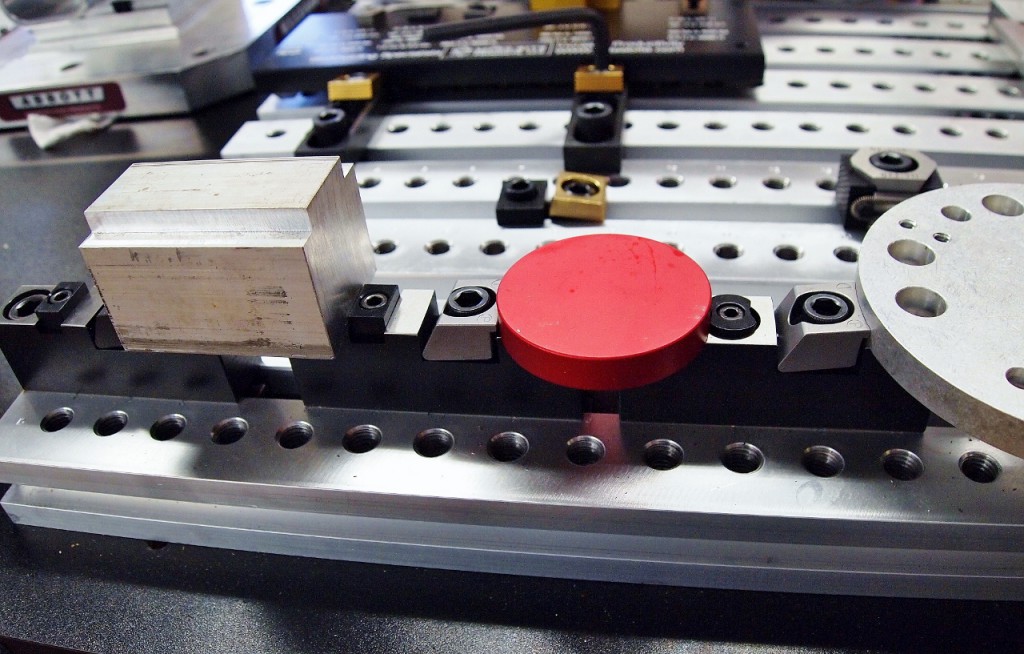

Mit den neuen, modularen T-Nuten Klemmen lassen sich Werkstücke direkt auf dem Maschinentisch spannen.
Mit den neuen, modularen T-Nuten Klemmen lassen sich Werkstücke direkt auf dem Maschinentisch spannen.

Anwender können die Klemmen auch mit Versa- und Ultra-Krallegrip Spannkrallen kombinieren. Beide Systeme bestehen aus zwei Backen und gehärteten Spannkrallen (52-54HRc). Damit lassen sich problemlos runde, konturige und übergroße Werkstücke fixieren. Ein Einspannrand von 1,5 Millimeter genügt. Die Winkel der Spannflächen passen sich dem Bauteil genau an. Die scharfen Kanten der Krallen drücken sich in das Werkstück ein und ermöglichen so die prozesssichere Bearbeitung. Versa-Krallegrip erlaubt eine maximale Spannhöhe von 3,4 Millimeter, Ultra-Krallegrip von maximal 5,6 Millimeter.

Kontakt:

www.ibt-gmbh.de
