Ausdrehen oder Spindeln von tiefen Bohrungen gehören zu den anspruchsvollsten Zerspanungsaufgaben. Um Vibrationen zu vermeiden, können tiefe Bohrungen meistens nur mit massiven Einschränkungen in Bezug auf Schnittparameter und Werkzeugauslegung zerspant werden. Antivibrationsbohrstangen sind aber meistens teure Lösungen, die dem Anwender wenig Flexibilität bieten. Und genau hier setzt URMA AG mit dem VAS-System an.
Vibration-Absorbing System

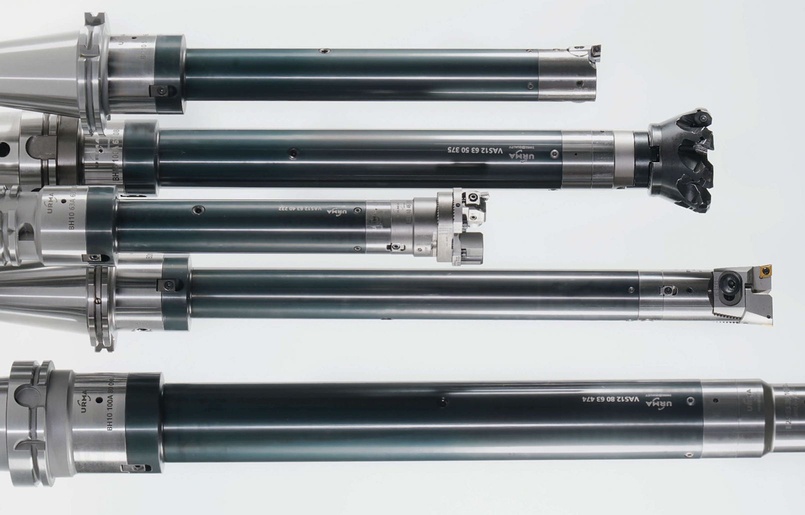

Die URMA Antivibrationsbohrstangen »VAS«(Vibration-Absorbing System) sind kombinierbar mit weiteren Standardkomponenten wie Verlängerungen oder Reduktionen. Im Unterschied zu bisherigen Lösungen ist VAS komplett modular. Als Schnittstelle wird das URMA Beta-Modul verwendet. Die Vorteile dabei sind unter anderem:
- Einsatz von Standard Zweischneidern und Feinbohrköpfen
- Einsatz von Fräswerkzeugen über Aufsteckfräsdorne
- Große Flexibilität zur Spindelaufnahme
- Kombinierbar mit weiteren Standardkomponenten wie Verlängerungen oder Reduktionen
- Geringeres Investitionsvolumen
Bisher ging man davon aus, dass nur Monoblock-Ausführungen (also Aufnahme-Antivibrationsstange-Feinbohrkopf in einem Stück) exakte Resultate liefern können. URMA VAS stellt diese Aussagen auf den Kopf: Mit Auskraglängen von bis zu 10xD können mit Standard Zweischneidern, Feinbohrköpfen und Aufsteckfräsern sehr wirtschaftliche Zerspanungswerte gefahren werden.
Möglich ist dies, weil VAS aus einem Dämpfungssystem besteht, welches zusätzlich „getuned“ werden kann. Dabei werden mittels Justier-Schrauben die Dämpfungselemente entsprechend der Bearbeitungsaufgabe beeinflusst. URMA stellt dem Anwender Erfahrungswerte für die Justierung zur Verfügung, um schon beim ersten Einsatz gute Resultate zu erzielen.
Zwei Praxisbeispiele mit dem URMA VAS

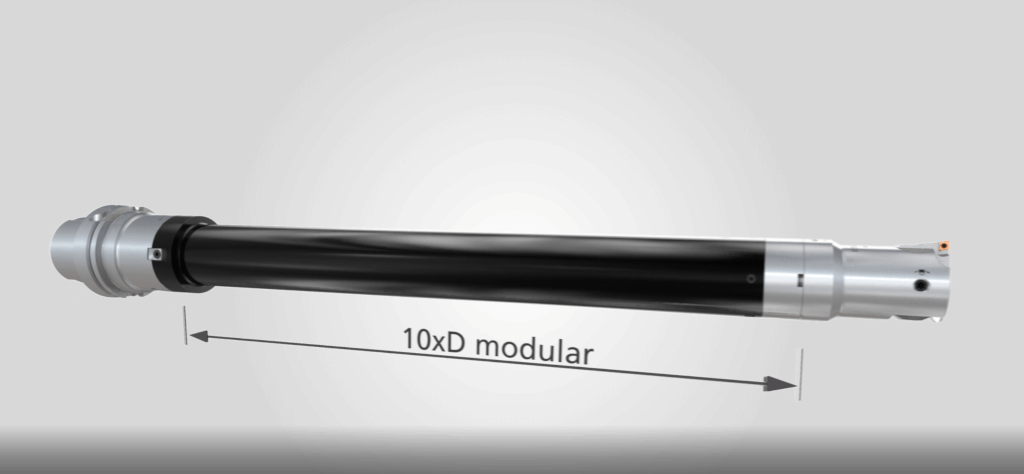

Auskraglänge 10xD modular, Spindelaufnahme Sk50 DIN 69871
Feinbearbeitung in C45, Bohrungsdurchmesser 67.3 H7, Spantiefe ap 0.1mm
Schnittgeschwindigkeit vc 250 m/min bei einem Vorschub fz 0.05 mm/U
Resultat: selbst bei 10xD und hoher Schnittgeschwindigkeit einwandfreie Oberflächen erreicht
Auskraglänge 8xD modular, Spindelaufnahme HSK 100
Schruppen in C45 mit IntraMax Zweischneider Durchmesser 53mm, Spantiefe ap 1.5mm
Schnittgeschwindigkeit vc 150 m/min, Vorschub f 0.44 mm/U
Resultat: auch in diesem Fall eine perfekte Schruppbearbeitung ohne Vibrationen
Mit den Beta-modul Trennstellen kann ein Durchmesserbereich von 49-297mm abgedeckt werden. Durch die Modularität sind viele weitere Werkzeugkombinationen denkbar. Je nach Durchmesser stehen Bearbeitungslängen von 4xD, 6xD, 8xD und 10xD zur Auswahl.
