Sichere Kombination zur Qualitätskontrolle

Das Holmdehnungsmesssystem QE1008-W der GEFRAN-Tochter Sensormate und die dazu gehörige Sensormate-App gewährleisten die optimale Fertigungsqualität von Spritzgussteilen.

2187

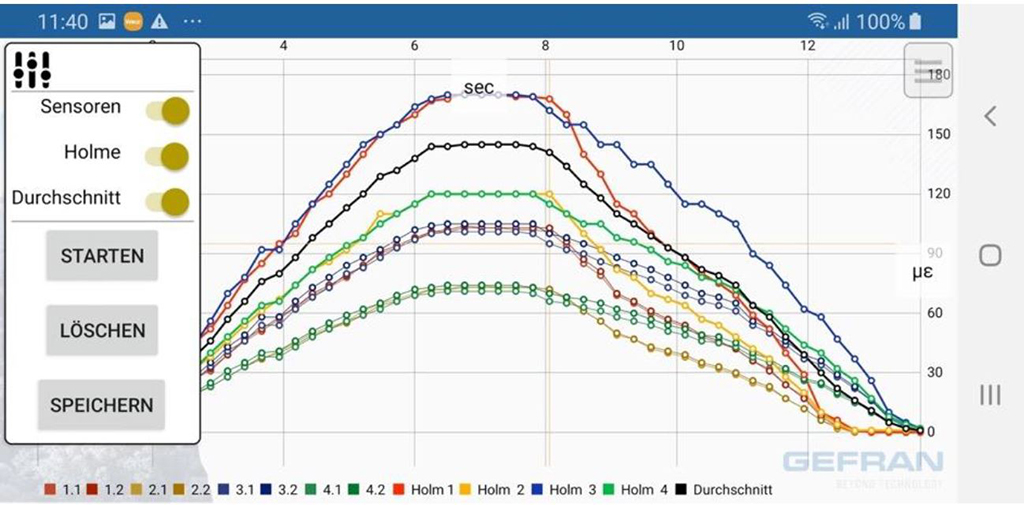

Ein Messdiagramm für dynamische Messungen mit nutzerfreundlichen Schaltern für das Ein- und Ausblenden von Messwerten sowie Pinch-to-Zoom-Funktion sorgt für einen hohen Bedienkomfort der App.

Die zur K-Messe vorgestellte App wurde nochmals deutlich überarbeitet, um die Übersichtlichkeit und den Bedienkomfort bei der mobilen Überprüfung von Spritzgussmaschinen weiter zu optimieren. Die Messung erfolgt über zwei Sensoren pro Holm, die einfach und schnell per Magnet montiert werden. Die App zeigt die individuellen Messwerte der Sensoren, die biegekompensierte Dehnung der einzelnen Holme sowie deutlich sichtbar den Durchschnittswert an. Letzterer stellt nach Eingabe des Durchmessers und Elastizitätsmoduls der Holme die Schließkraft der Maschine in Kilonewton oder Tonnen dar.

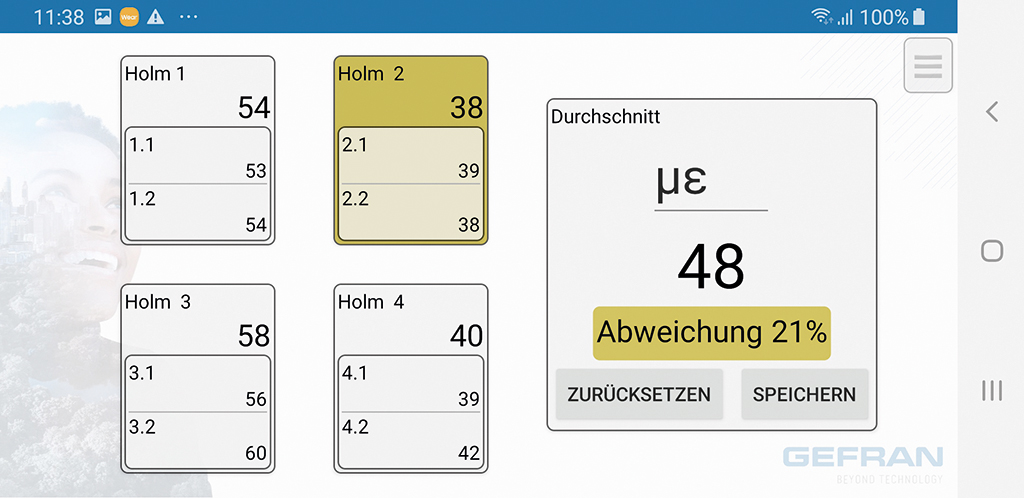

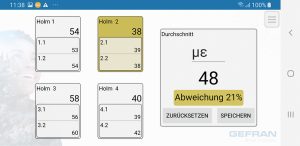

Die Sensormate-App zeigt übersichtlich die biegekompensierte Dehnung aller Holme und den Durchschnittswert der Dehnungen an.

Durch die Darstellung der maximalen Abweichung eines Holmes vom Durchschnittswert und einem Alarm bei Überschreitung des vorgegebenen Maximalwerts erkennt der Anwender sofort, wenn die Maschine nicht optimal eingestellt ist. Eine weitere Anwendung des Systems ist die Messung der Holmbiegung. So können schon beim Maschinendesign Optimierungen durchgeführt werden, die eine Überbelastung und ggf. Beschädigung der Holme verhindern.

Neben vielen weiteren Funktionen, wie zum Beispiel einem Diagramm für dynamische Messungen, unterstützt die Software die schnelle Archivierung der Messdaten. Sie können z. B. als E-Mail mit Dateianhang im CSV-Format exportiert werden. Die Datei enthält auch Angaben zu Datum und Zeit der Messung sowie zu Anwendername und Maschinenbezeichnung. So sind alle Daten für eine rückführbare Qualitätsdokumentation an einem Ort verfügbar.

Für einen hohen Bedienkomfort sorgen eine Batterieladeanzeige und eine einfach vorzunehmende Zuordnung der Sensoren (Pairing). Das Pairing erlaubt den Tausch eines defekten Sensors binnen Sekunden und eine zügige Rekonfigurierung des Systems für neue Messaufgaben. Die App bedient die Sprachen Deutsch, Italienisch, Englisch, Spanisch, Französisch und Chinesisch und steht ab sofort im Google Play Store unter dem Sensormate-Logo zum Download zur Verfügung.

Bluetooth-Empfängerbox auch als Upgrade erhältlich

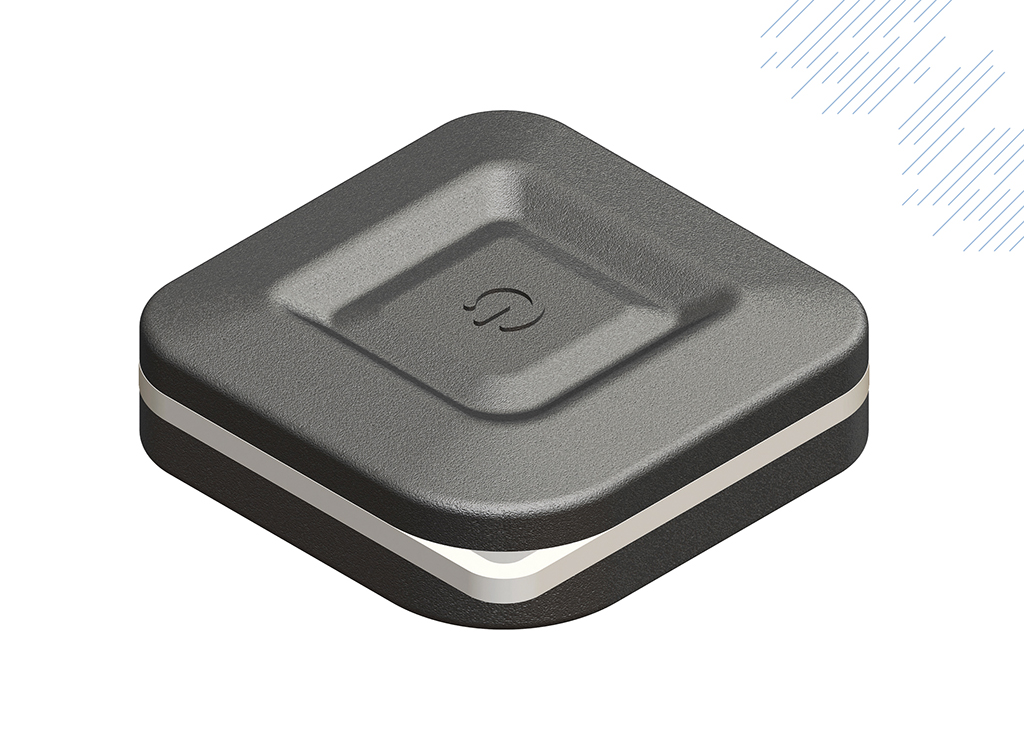

Die neue kabellose Empfängerbox QE Booster ist mit einer Bluetooth-Schnittstelle ausgestattet, mit deren Hilfe Sensorsignale drahtlos empfangen und Messdaten an einen PC, ein Smartphone oder Tablet weitergeleitet werden können.

Die neue kabellose Empfängerbox QE Booster ist mit einer Bluetooth-Schnittstelle ausgestattet, mit deren Hilfe Sensorsignale drahtlos empfangen und Messdaten zur weiteren Bearbeitung und Analyse an einen PC, ein Smartphone oder Tablet weitergeleitet werden können. Damit auch Anwender, die mit dem Vorgängermodell arbeiten, von den Vorzügen der neuen App profitieren können, wird die Box mit der neuen, unkompliziert aktualisierbaren Software als Upgrade angeboten. Auch kundenspezifische Varianten sind auf Anfrage möglich. In diesem Jahr ist zusätzlich eine Version für IOS geplant.
