Der Transfer der CAD-Daten zur Sollzeitermittlung bietet der Arbeitsvorbereitung eine weitere Effizienzsteigerung. Neben der Direktübernahme von CAD-Daten für Bearbeitungen wie Drehen, Schneiden oder Bohren und Gewindeschneiden ermöglicht nun HScad/VX speziell den Import von CAD-Daten zur Fräszeitberechnung. In der Praxis hat sich gezeigt, dass die Sollzeitermittlung selbst von komplexen Frästeilen nur zwei Minuten benötigt. Die dabei ermittelten Zeiten weisen eine hinreichend hohe Genauigkeit auf.

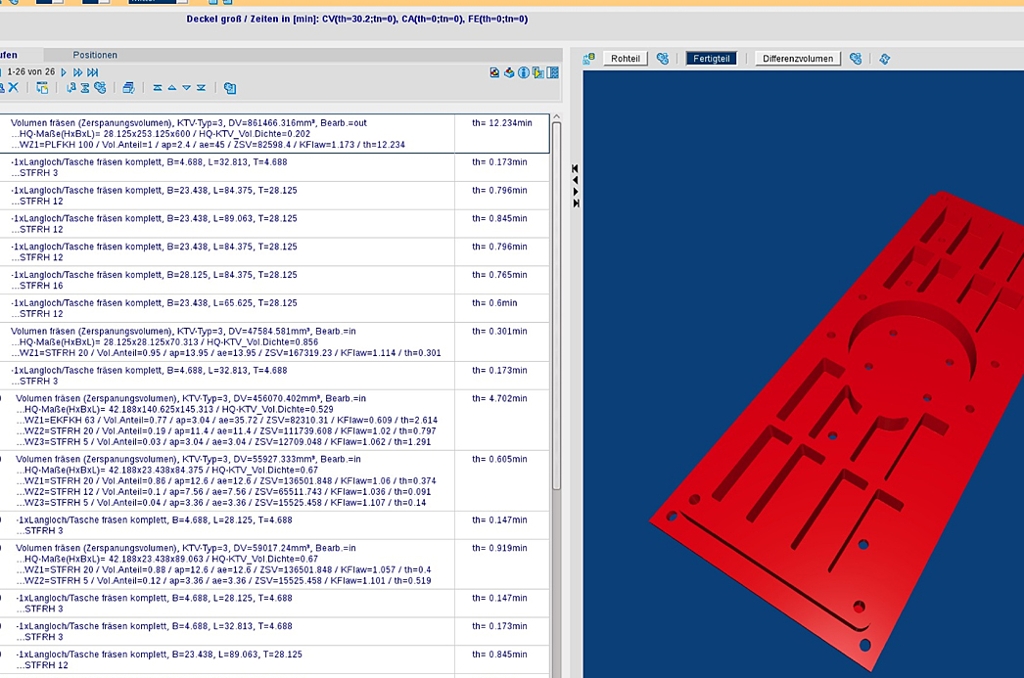

Das Prinzip von HScad/VX beruht darauf, aus dem 3D-CAD-Modell das Differenzvolumen zwischen Fertig- und Rohteil zu berechnen. Aus dem Differenzvolumen folgt die Klassifizierung der Bearbeitungsflächen. Im Falle von Bohrungen, Gewinden oder Formelementen dienen Feature-Listen zur detaillierten Beschreibung.

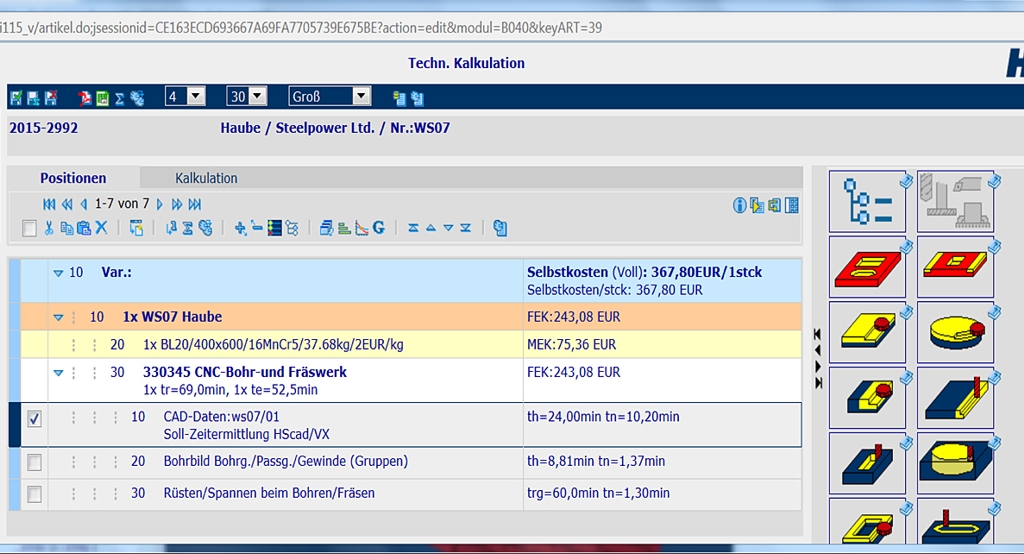

Zur Ermittlung der Haupt- und Nebenzeiten kommen HSi- bzw. featurebezogene Standardregeln unter Berücksichtigung der fertigungstechnischen Abhängigkeiten von Maschinen, Werkzeugen sowie der Daten aus der HSi-Technologiebasis zum Einsatz. Interessant ist der Aspekt, dass im Bedarfsfall konstruktionsbegleitend, beispielsweise zwecks Machbarkeitsprüfung, diese Software auch zu nutzen ist.
Handelt es sich ausschließlich um Dreh- oder Schneidbearbeitungen, können die Dreh- oder Brennkonturen als Polylinien aus den CAD-Daten im HSi-Modul HScad/PL ausgewertet werden. Zur Ermittlung der Sollzeiten wird auf die HSi-Verfahrensbausteine zurückgegriffen. Im Falle von Bohrungen oder Gewinden steht das Modul HScad/FE zur Verfügung und es werden mit den CAD-Daten entsprechende Feature-Listen importiert. Gleichzeitig mit dem Einlesen der Daten erfolgt ein Abgleich der Feature mit den in der HSi-Software hinterlegten Formelementen, so lassen sich Haupt- und Nebenzeiten bestimmen.
