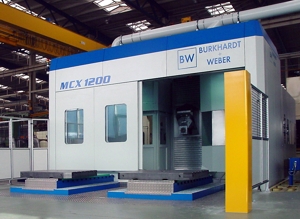

Nach der erfolgreichen Einführung der Fräs-Drehtechnologie mit Torquetechnik in den Bearbeitungszentren MCX 750 T, MCX 800 T und MCX 900 T wird nun auch die MCX 1200 T mit einem 300/min. drehenden Tisch angeboten. Mit einem Störkreis von 2.800 mm über den gesamten X-Verfahrweg, verfügt die Maschine über ausreichend Platz für raumgreifende Werkstücke.
Die vollautomatisch wechselbaren Werkstückpaletten von 1.400 x 1.600 mm haben im Fräsbetrieb eine Zuladung von 7.000 kg. Im Drehbetrieb können Werkstücke bis 4.000 kg Gewicht mit bis zu 300/min. bearbeitet werden. Der Antrieb erfolgt über einen gekühlten Torquemotor mit einem Spitzenmoment von 6.500 Nm. Eine separate Klemmung des Rundtisches in der Verfahrachse garantiert konstante Bearbeitungsverhältnisse selbst bei tiefem Spanabtrag. Ein integriertes Wuchtsystem hilft dem Bediener beim Auswuchten der Werkstücke und ermöglicht hochgenaues Drehen. Der leistungsstarke HightechDrehtisch entstammt der erfolgreichen Zusammenarbeit der Firmen Peiseler und BW.

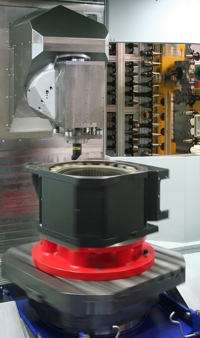

Der mit 56 kW und 2.000 Nm leistungsstärkste HVC-Schwenkkopf in seiner Klasse verfügt über eine separate Werkzeugklemmung, die alle Stoßbelastungen aus dem Drehprozess wirkungsvoll von der präzisen Spindellagerung entkoppelt. Die Adapterplatte mit zusätzlich integrierter Werkzeugspannung ist die Universalschnittstelle für alle Drehwerkzeuge in SK 50 oder HSK-A100. Alle Drehwerkzeuge werden automatisch über das Werkzeugmagazin eingewechselt.
Über ein 2-stufiges Getriebe werden Drehzahlen bis 8.000/min in jeder beliebigen NC-Kopfstellung erreicht. Die Schwenkzeit von vertikal auf horizontal beträgt nur 1,8 sec. Zu den klassischen Anwendungsfällen zählen dabei u. a. die Drehbearbeitung von Planetenträgern, Elektromotoren, Naben, Lagern oder Kompressoren.
Dank durchgängigem Engineering aller Baugruppen im BW Werk in Kombination mit einer hohen Eigenfertigungstiefe aller Kernkomponenten, bietet BW höchste Präzision in Premiumqualität. Als renommierter Hersteller von Drehtischen, Teilapparaten und weiterem Equipment setzt die Firma Peiseler bei der Fertigung seiner neuen Drehtische in Punkto Hochgenauigkeit und Effizienz auf das Knowhow von BW. Dazu wurde eine MCX 1200 T geordert, welche auf der AMB in Stuttgart ausgestellt wird.
Burkhardt+Weber stellt erstmals gemeinsam mit dem weltweit agierenden brasilianischen Konzern Indústrias Romi S.A. auf der diesjährigen AMB in Stuttgart aus. Romi präsentiert sein Produktportfolio im Bereich Drehen und Vertikalfräsen in Verbindung mit Applikationen anhand von großflächigen Illustrationen.
Burkhardt+Weber auf der AMB in Halle 5, Stand C 53
