Seit April ist die neue TDM-Version 4.4 verfügbar. Neben einer Vielzahl von Neuerungen sind für den Anwender im Bereich NC-Programmierung und CAD/CAM-Simulation folgende Highlights zu nennen: Den Komplettwerkzeugzusammenbau mit mehreren Einfügepunkten und über 3 Achsen, sowie ein integrierter Grafik-Editor. Das Lagermodul kann jetzt als 3-Tier-Architektur installiert werden, was den standortübergreifenden Einsatz beschleunigt.
Als absolutes Highlight bezeichnet Achim Müller, Leiter der Technik bei der TDM Systems GmbH, das Arbeiten mit unterschiedlichen Einfügepunkten. Im neuen TDM-Release lassen sich dazu über Sachmerkmale unterschiedliche Komponenten flexibel in verschiedene Richtungen ergänzen. „Wir haben die Strukturen in unserer Tool Data Management-Software so verändert, dass jetzt Komponenten an mehreren definierten Punkten eingefügt werden können.“ Das eigene und oft fehleranfällige Berechnen des Einfügepunkts entfällt somit und die Handhabung wird wesentlich vereinfacht.
In der zerspanenden Fertigung weist der Trend schon seit Jahren in Richtung Komplettbearbeitung. Rüstzeiten sollen durch komplexe Mehrstufenwerkzeuge mit weniger Aufspannungen minimiert werden. „Wenn der Anwender auf unsere Basis zurückgreifen kann, dann hat er ein Mehrstufenwerkzeug mit wenigen Mausklicks zusammengebaut“, so Achim Müller. Dabei wird stets der Bezug zur Hauptkomponente aufrechterhalten und somit eine maximale Handhabungssicherheit beim Komplettwerkzeugzusammenbau erzielt.
Zusammenbau über 3 Achsen
Einen weiteren Meilenstein beim originalgetreuen Einsatz von Komplettwerkzeugen realisiert TDM mit der neuen Funktion des Zusammenbaus über 3 Achsen. Jetzt lässt sich ein Fräser mit drei Wendeplatten einfach in TDM abbilden, indem die Komponenten in der „dritten Ebene“ der Z-Achse positioniert werden. „Der Anwender gibt einfach die drei erforderlichen Winkel ein und sieht plastisch die zugehörigen Achsenkreuze, an denen sich das Werkzeug ausrichtet“, weiß der Technikleiter. Darüber hinaus wird die Funktion noch durch den Daten- und Grafikgenerator unterstützt, wodurch sich realitätsgetreue Abbildungen für die Simulation und Kollisionsbetrachtung ergeben. Das Ganze wird mit einzeln generierbaren Wendeplatten individuell anpassbar an die spezifischen Anforderungen unserer Kunden“, freut sich Herr Müller. Den TDM Kunden steht somit eine weitere sehr wichtige Ergänzung des einzigartigen Daten- und Grafikgenerators zur Erstellung von 2D-/3D Grafiken mit zugehörigen Stammdaten zur Verfügung.
CAD-Modul integriert
Für Unternehmen mit mehreren TDM-Arbeitsplätzen dürfte eine weitere Neuerung von großem Nutzen sein: Der TDM 2D Grafik-Editor. Das vollintegrierte CAD-Modul erlaubt es dem Anwender, Zeichnungsänderungen direkt in TDM auszuführen. „Diese Möglichkeit werden sicher einige unserer Kunden nutzen, um nicht auf jedem Client-Rechner, auf dem TDM läuft, wegen Zeichnungsänderungen zusätzlich noch ein CAD-System zu installieren“, erklärt Achim Müller. Spezifische Funktionen, um zum Beispiel XS-Maße zu setzen, Layer zu konvertieren oder Hüllkonturen zu schließen, machen die Anwendung noch komfortabler. Ein Springen zwischen der TDM- und CAD-Anwendung entfällt, das spart Zeit und Kosten. „Es war nicht unser primäres Ziel, in TDM ein umfangreiches CAD zu haben, sondern eine einfache und schlanke Anwendung für Änderungen an 2D Werkzeugzeichnungen zu schaffen.“
Turbo für Lagermodul
„Damit das TDM-Lagermodul selbst über mehrere Standorte leistungsstark betrieben werden kann, haben wir dieses Modul zu einer 3-Tier-Architektur ausgebaut“, sagt Technikleiter Achim Müller. Auf dem Server läuft dann ein Prozess, der permanent Buchungsanfragen entgegennimmt. Der Anwender stößt auf seinem Client-PC nur noch den Befehl zu einer Lagerbuchung an, alles andere läuft auf dem Server und innerhalb der TDM-Datenbank ab. Achim Müller versichert: „Die Performanz erhöht sich signifikant auch standortübergreifend, als würde man TDM auf einem lokalen System nutzen.

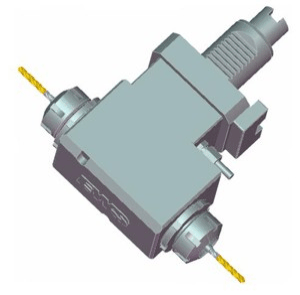

Bild 1: Komplexe Werkzeuge mit wenigen Mausklicks: TDM 4.4 ermöglicht den Werkzeugzusammenbau mit mehreren Einfügepunkten. Im Bild eine Werkzeugaufnahme mit zwei Einfügepunkten links und rechts, an denen jeweils ein Spiralbohrer angefügt ist.

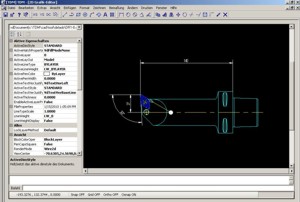

Bild 2: 2D-Zeichnungsänderungen direkt in TDM: Der neu integrierte TDM 2D Grafik-Editor ermöglicht Änderungen von Bemaßungen oder Zeichnungstexten, ohne extra über eine Schnittstelle ins CAD-System wechseln zu müssen.
Bild 3: Anlegen komplexer Werkzeuge vereinfacht: in TDM Version 4.4 kann der Nutzer mehrere Einfügepunkte über Sachmerkmale definieren. Die Definition von Einfügewinkeln erfolgt über die Einfügepunkte 1-4 mit den 3 Achsen X, Y, Z
