Werkzeuglösungen mit Mehrfachfunktionen führen zu enormen Einsparungen – ein Werkzeug erledigt dieselbe Aufgabe, die sonst mehrere erledigen. Das bedeutet kürzere Bearbeitungszeiten und weniger unproduktive Nebenzeiten. Eine solche Lösung ist der neue Vollhartmetall-Bohrgewindefräser Walter Prototyp TMD.
Das Werkzeug erlaubt die komplette Herstellung von Innengewinden der Größen M6 bis M16 durch Zusammenfassung der Arbeitsschritte Bohren, Senken (90 Grad) und Gewindefräsen. Die maximale Standard-Gewindetiefe beträgt 2xD, sowohl bei Durchgangs- wie auch bei Grundlochgewinden.
Der Walter Prototyp TMD wurde für Gewinde an Bauteilen aus Gussaluminium und Grauguss konzipiert. In der Nebenanwendung eignet er sich auch für Magnesium- und Kupferlegierungen. Gebohrt wird entweder ins Volle oder in vorgegossene Kernlöcher. Um maximale Standzeiten zu realisieren, steht der Bohrgewindefräser mit zwei optimierten Beschichtungen zur Auswahl: für Guss mit einer TAX-Beschichtung, für NE-Metalle mit einer NHC-Beschichtung. Drei Frässchneiden bzw. drei Bohrschneiden – eine Besonderheit – gewährleisten hohe Zerspanungsraten. Eine spezielle Spiralnutenform mit einem Drallwinkel von 27 Grad begünstigt den Spantransport. Insbesondere bei Grundlöchern wird die Spanabfuhr durch ein weiteres wichtiges Merkmal unterstützt: durch eine zentrale Kühlmittelzufuhr mit drei Y-förmig angeordneten Austrittsöffnungen.
Die Arbeitsschritte bei der Gewindeherstellung sind folgende: 1. Positionieren, 2. Bohren und Senken, 3. Verfahren auf Gewindestartposition, 4. radiales Eintauchen auf Gewindetiefe, 5. Gewindefräsen im Gegenlauf in Form einer Helix, 6. Zurücksetzen auf Startposition. Wie bei anderen Werkzeugen dieser Art erhält der Anwender zusammen mit der exklusiven Expertensoftware TEC-CSS von Walter sowohl die Schnittwerte wie auch das CNC-Programm. Die Integration des Werkzeugs in einen Gesamtprozess kann daher sehr einfach vorgenommen werden.
Die realisierbare Zeiteinsparung – 50% sind ein realistischer Wert – kommt vor allem der Serien- und Massenfertigung beispielsweise in der Automobilindustrie zugute. Als weiterer Vorteil ist die hohe Gewindequalität zu nennen. Die Positionierung des Kernlochs zum Gewinde ist absolut exakt. Prozessbedingt werden die besten Werte für Oberflächengüte und Toleranzen erreicht.

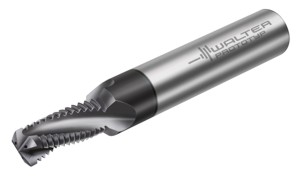

Bild: Der neue Vollhartmetall-Bohrgewindefräser Walter Prototyp TMD
