Werkzeughalter für die Rückseitenbearbeitung

Arno Werkzeuge stellt neue Halter für die Rückseitenbearbeitung beim Langdrehen vor.

413

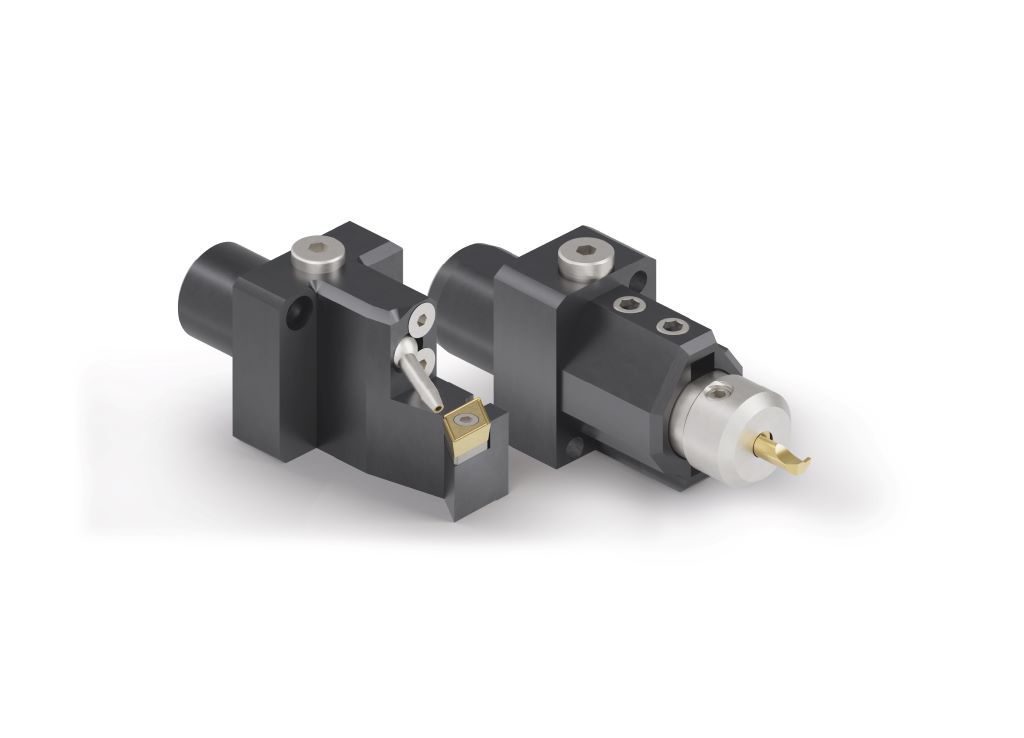

ARNO Werkzeuge präsentiert durchdachte Halter für die Rückseitenbearbeitung beim Langdrehen. ©Bildquelle: ARNO

Das Sorti­ment umfasst feste Halter für Star- und Citizen-Maschinen mit Y2-Achse sowie höhenverstellbare Halter für Maschinen ohne Y2-Achse. Beide bringen ihre Kühlung bis an die Schneide mit. Die Düse ist dabei einstellbar. Die neuen Halter bringen zahl­reiche Features mit, die sonst kaum zu finden sind. Das macht sie einzigartig und bringt die Rückseitenbearbeitung in Zeiten des Fachkräftemangels auf ein überzeugendes neues Niveau.

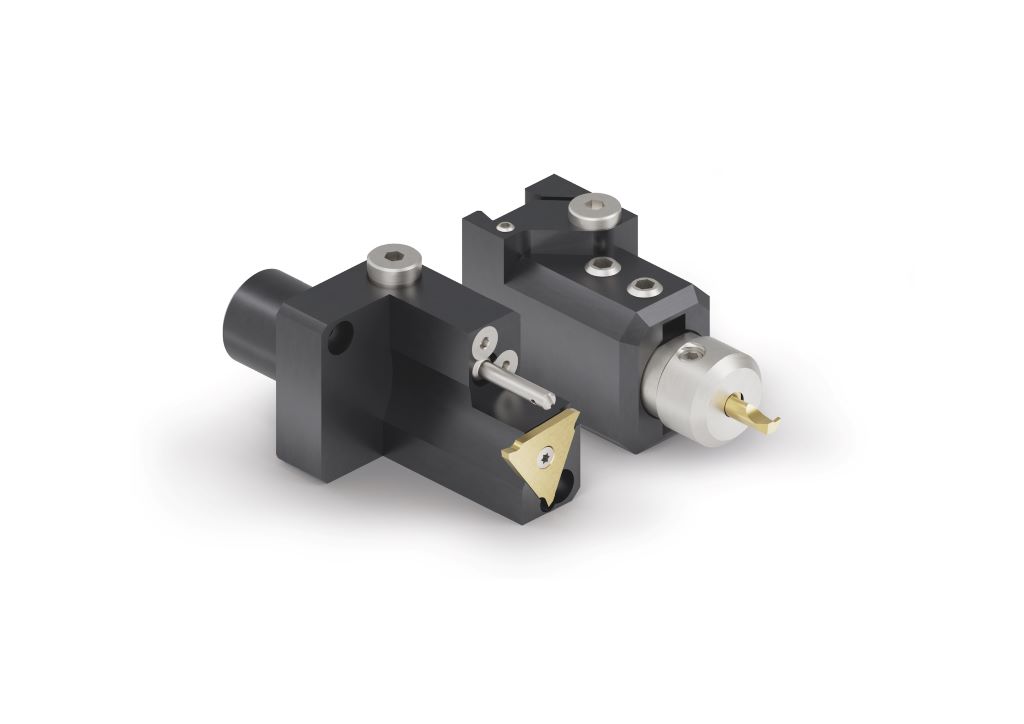

Die neuen Halter von ARNO Werkzeuge bringen ihre Kühlung bis an die Schneide mit. Die Düse ist dabei einstellbar. ©Bildquelle: ARNO

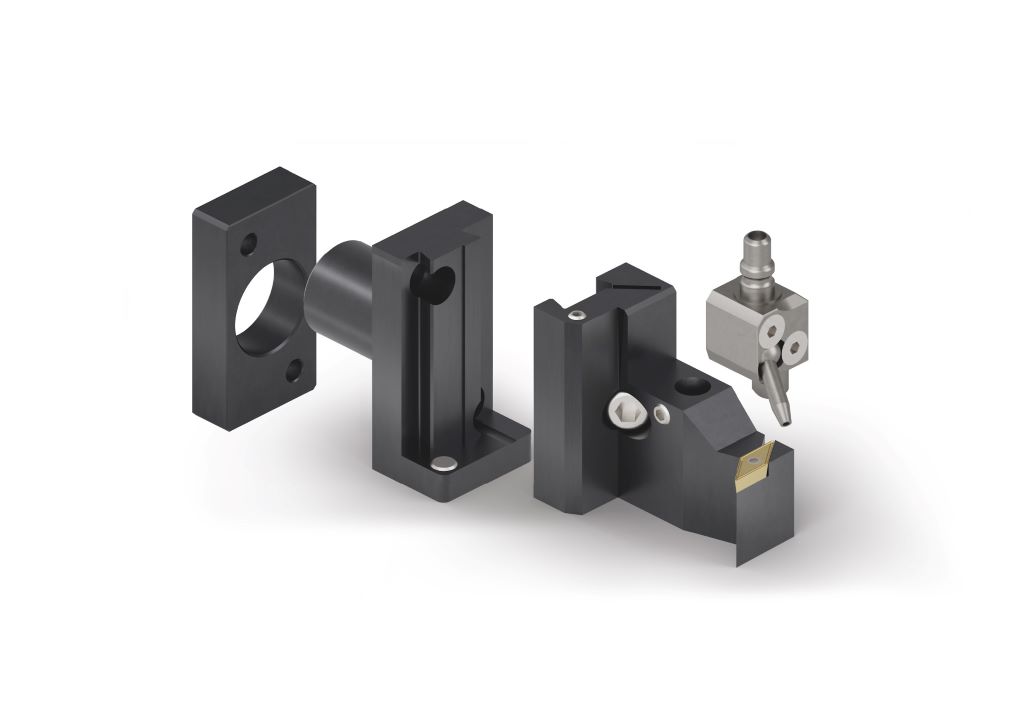

„Bei unseren neuen höhenverstellbaren Haltern für die Rückseiten­bearbeitung bringen wir sieben Eigenschaften mit, bei denen alle anderen gängigen Systeme passen müssen“, verspricht Werner Meditz, Technischer Leiter von Arno Werkzeuge. Die jüngst vorgestellten neuen höhenverstellbaren Halter für Maschinen ohne Y2-Achse lassen sich mit einer Einstellvorrichtung außerhalb der Maschine sehr filigran voreinstellen. Das System besteht aus Grund­halter, Distanzplatte, Aufsatzhalter und Kühlmittelaufsatz.

Der Grundhalter wird durch eine Schwalbenschwanzführung exakt gespannt und fixiert. Das erhöht die Stabilität und vermeidet Späneanwicklung. Die Werkzeuglänge kann auch über eine Distanz­platte reguliert werden. Diese wird einfach nur über den Schaft des Grundhalters geschoben. Aufsatzhalter und Kühlmittelaufsatz lassen sich durch einfaches Spannen fest verbinden und über nur je eine Schraube fixieren.

Die neuen Halter von ARNO Werkzeuge bringen zahlreiche Features mit, die sonst kaum zu finden sind. Das macht sie einzigartig und bringt die Rückseitenbearbeitung in Zeiten des Fachkräftemangels auf ein überzeugendes neues Niveau. ©Bildquelle: ARNO

Beim Wechsel des Aufsatzhalters bleibt die eingestellte Spitzenhöhe erhalten und sorgt für enorme Wiederholgenauigkeit. „Das ist ein unglaublich großer Zeitvorteil“, weiß Praktiker Meditz. Das System mit den höheneinstellbaren Grundhaltern wirkt sehr durchdacht. Es ist platzsparend und flexibel und lässt sich an verschiedenen Maschinen nutzen. Der optionale Kühlmittelaufsatz mit verstellbaren Hochdruckdüsen bringt die Kühlflüssigkeit direkt an die Werkzeugschneide. Die liegt auf Unterlegplatten aus Hartmetall, was einen langlebigen Plattensitz verspricht.

Feste Halter für Star- und Citizen-Maschinen mit Y2-Achse

Bei den festen Haltern mit Werkzeugen für Maschinen mit Y2-Achse wird die Spitzenhöhe über die verstellbare Achse eingestellt. Diese Halter für Star- und Citizen-Maschinen sind mit den Herstellern auf optimale Abmessungen ausgelegt und deshalb sehr kompakt. Zusam­men mit der Befestigung über zwei Schrauben an der Stirnseite sowie am Schaftdurchmesser verspricht das hohe Stabilität. Der Anschluss für das Kühlmittel der Innenkühlung ist von beiden Seiten möglich und die Kühlmitteldüsen lassen sich einstellen. Für einen besseren Spänefall lassen sich die Halter auch „über Kopf“ verwenden. Hartmetallunterlagen für die Schneiden schonen den Plattensitz.

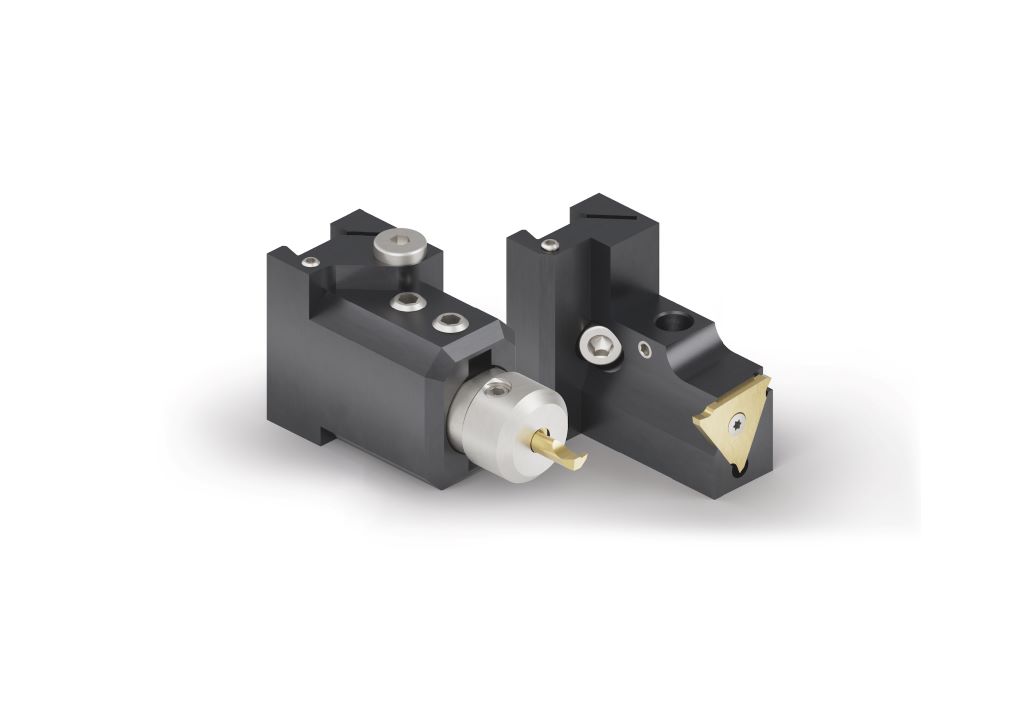

Das Sortiment von ARNO Werkzeuge umfasst feste Halter für Star- und Citizen-Maschinen mit Y2-Achse sowie höhenverstellbare Halter für Maschinen ohne Y2-Achse. ©Bildquelle: ARNO

Für die Star-Maschinen bietet der Hersteller für das Drehen mit positiven ISO-Wendeschneidplatten jeweils eine kurze und lange Version der Halter an. Ferner gibt es für beide Maschinentypen Halter für das Gewindedrehen mit ER16-ISO Wendeplatten, für das Ein­stechen mit Arno TE14 Wendeschneidplatten sowie für Bohrstangen­halter von Durchmesser 6-16 mm. Darüber hinaus gehören die Kombinationshalter D20 für den Einbau von Arno Klemmeinsätzen zum Sortiment, für die sich die Arno Mini Schneideinsätze verwenden lassen.

Außerdem erlauben sie das Bohren mit innengekühlten Spannzangenhaltern ER16 oder ER 20.

Zubehör bringt Kühlmittel immer bis zur Schneide

Ein breites Sortiment an Kühlmittelzubehör erleichtert die Benutzung von Kühlmittelhochdruck an den Werkzeugen. Dazu gehören Kühlmittelverteiler, Schläuche, Anschlüsse und Schnellkupplungen sowie Schwenkverschraubungen, Düsen und Kühlmittelaufsätze. Damit können Drehexperten an Langdrehautomaten die gesamte Bandbreite an Vorteilen der Kühlung nutzen. Auch hier sorgt Arno Werkzeuge für Erleichterung und beweist seine große Erfahrung beim Blick auf die Situationen vieler Anwender – auch und vor allem, wenn Fachkräfte für die Fertigung immer schwerer zu bekommen sind.
