Das Konzept der Okuma MU-Baureihe basiert auf den positiven Erfahrungen mit der erfolgreichen MB-V Baureihe. Und so können sich Anwender ziemlich sicher darauf verlassen, dass ebenso die zur METAV vom deutschen Exklusivanbieter Hommel präsentierte Okuma MU-500 VA-L durch ihre stabile Portalbauweise, das ausgeklügelte Ventilationssystem für den Maschinenkörper, ihr innovatives thermisches Kompensationssystem (TAS), das Spindelkopfkühlsystem und die moderne digitale Okuma-eigene Steuerungs- und Antriebstechnik für höchste Prozesssicherheit und beste Bearbeitungsqualitäten erzielt.
Der Verfahrbereich in X, Y, Z (+500/-750, 660, 540 mm) versprechen große Einsatzflexiblität, und die erzielbaren Vorschubgeschwindigkeiten von bis zu 32 m/min sowie hohe Zerspanungsleistungen beste Wirtschaftlichkeit bei der 5-Seitenbearbeitung, respektive der Zerspanung in 5-Achsen simultan.
Und damit nicht genug: Das große L in der Typenbezeichnung steht für Lathe – oder zu Deutsch: für Drehmaschine!
Damit die MU-500 VA-L sowohl beim 5-Achsen-Fräsen als auch beim Drehen professionellen Ansprüchen voll gerecht wird, haben die Okuma-Konstrukteure in die Schwenkbrücke einen 15 kW-starken Direktantrieb integriert, der die Planscheibe auf bis zu 1.000 min-1 beschleunigt und dabei ein Drehmoment von maximal 698 Nm erzeugt. Dreh-, und Schwenkachse werden von weitgehend verschleißfreien und sehr überlastfesten Okuma DD Motoren (Torque-Motoren) angetrieben, wobei sich die Schwenkbrücke( A-Achse) im Bereich von + 20° / – 110° und die als 360° C-Achse (dann für maximal 50 min-1) ausgelegte Planscheibe durch direkte Meßsysteme auf ±1 Bogensekunde genau positionieren lassen. Die Wiederholgenauigkeit der Linearachsen beträgt ±1,5 µm.
Der Spindelantrieb leistet 11 kW und beschleunigt Werkzeuge mit HSK-A63 Aufnahme auf bis zu 8.000 min-1; das Drehmoment erreicht in der Spitze 198 Nm. Für Drehoperationen wird die Frässpindel geklemmt. Das zulässige Werkstückgewicht beträgt 500 kg bei einer maximalen Werkstückgröße (beim Drehen) bis Ø730 x 500 mm.
Das Werkzeugmagazin bietet 48 Speicherplätze für HSK-A63 Werkzeuge. Bei Bedarf findet darin auch ein Renishaw Messtaster für das In-Prozess-Messen einen vor Spänen und Kühlmittel geschützten Platz. Für das Vermessen und die Kontrolle der Werkzeuge hat Okuma einen mechanischen Tastsensor im Arbeitsraum platziert.
Wichtige Eckdaten der Okuma MU-500 VA-L:
Maschine
Stellfläche: zirka 2.940 x 3.360 mm²
Gewicht: ab 13.000 kg
Werkstücke
Abmessungen: maximal Ø730 x 500 mm
Gewicht: maximal 500 kg
Werkzeuge
Aufnahme: HSK-A63
Magazin: 48 Plätzen
Verfahrwege
X: 1.250 mm (+500 / -750)
Y: 660 mmZ: 540 mm
A: +20°/-110°C: 360° kontinuierlich
Eilgänge
X/Y: bis 40 m/min
Z: bis 32 m/min
Vorschub
bis 32 m/min
Frässpindel
Drehzahl: max. 8.000 min-1
Leistung: 11/7,5 kW (10 Min./ kontinuierlich)
Drehmoment: 198 Nm (HSK-A63)
Dreh-/C-Achse
Drehzahl: 1.000/50 min-1
Leistung: 15 kW
Drehmoment: 698 Nm

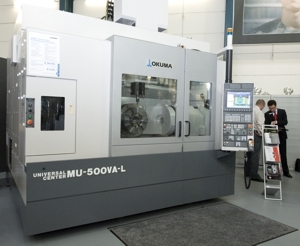

Bild 1:Vielseitig: Die Okuma MU-Baureihe verspricht große Einsatzflexiblität, hohe Zerspanungsleistungen und beste Wirtschaftlichkeit bei der 5-Seitenbearbeitung, respektive der Zerspanung in 5-Achsen simultan. (Bild: Hommel/Hennecke)

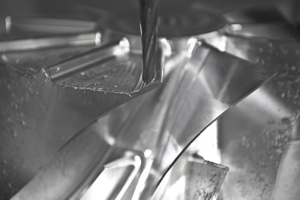

Bild 2:Wirtschaftlich: Die 11 kW Spindel beschleunigt HSK-A63 Tools auf bis zu 8.000 min-1. Das zulässige Werkstückgewicht beträgt 500 kg bei einer maximalen Werkstückgröße bis Ø 730 x 500 mm. (Bild: Hommel/Hennecke)
Bild 3:Professionell: Die Okuma MU500 VA-L wird sowohl beim 5-Achsen-Fräsen als auch beim Drehen höchsten Ansprüchen gerecht. Die Planscheibe (Dreh-/C-Achse) beschleunigt auf bis zu 1.000 min-1 und entwickelt ein Drehmoment von bis zu 698 Nm. (Bild: Hommel/Hennecke)
