Kompakter Lang-Kurzdreher für komplexe Aufgaben

Noch kompakter gebaut als der Lang-Kurzdrehautomat TRAUB TNL32? ‚Geht nicht, gibt’s nicht‘, dachten sich die Entwickler. Das Ergebnis: Die TRAUB TNL32 compact, die mit einer verkleinerten Aufstellfläche auskommt – vergleichbar mit der TNL20 – und dennoch Leistungsdaten aufweist, die nahezu denen der „normalen“ TNL32 entsprechen.

352

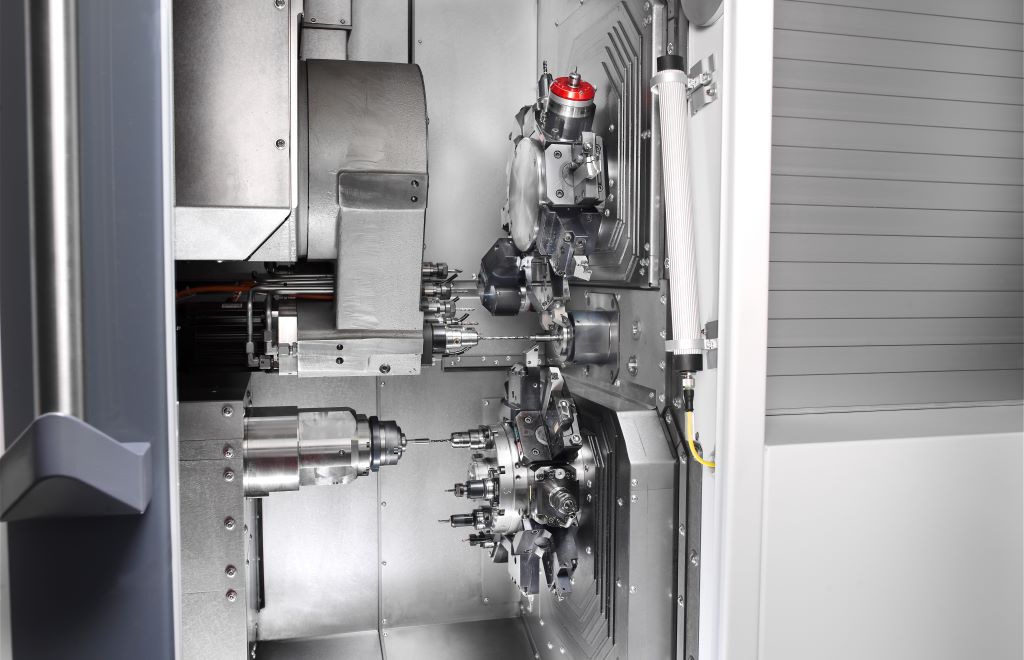

Innenraum der TRAUB TNL32compact . Bild: Index

Die neue TRAUB TNL32 compact ist für produktives Lang- und Kurzdrehen von Werkstücken mittlerer und hoher Komplexität konzipiert. Sie verfügt über zwei baugleiche Arbeitsspindeln (max. 8.000 U/min, 9,9 kW und 19 Nm jeweils bei 100% ED) und zwei Werkzeugrevolver (jeweils 8x Stationen, max. 12.000 U/min, 1,5 kW bei 100% ED) , jeweils mit X, Z und Y-Achse. Der Stangendurchlass beträgt maximal 32 mm Durchmesser, die maximale Drehlänge liegt bei 220 mm. Das Maschinenkonzept der TNL32 compact wurde konsequent auf die täglichen Anforderungen der Anwender abgestimmt. So ermöglicht die Kinematik der Maschine eine effektive und zeitgleiche Bearbeitung mit zwei, drei oder vier Werkzeugen.

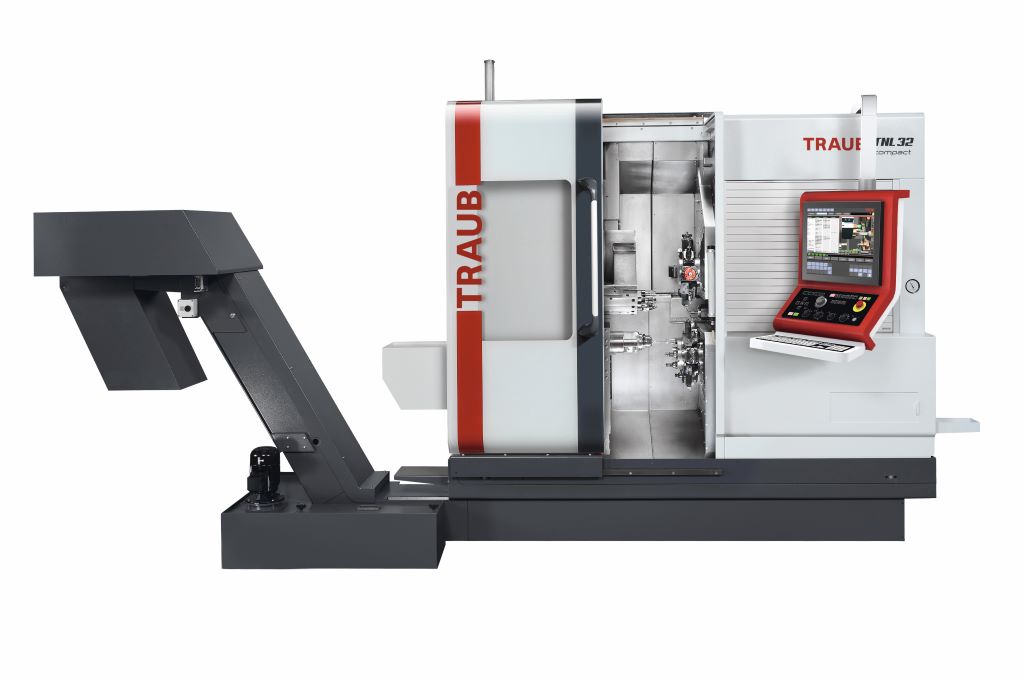

Die TRAUB TNL32 compact von Indexmit einem Stangendurchlass bis ø 32 mm benötigt wenig Aufstellfläche. Bild: Index

Der Arbeitsraum der TRAUB TNL32 compact gewährleistet bei kompakten Maßen eine sehr hohe Leistungsdichte für eine wirtschaftliche Produktion. Das senkrechte Arbeitsraumkonzept steht für eine optimale Prozesssicherheit verbunden mit minimalen Rüstaufwendungen. Den entscheidenden Produktivitätsvorteil erzielt die Maschine mit ihrer hohen Dynamik, für die ein Maschinenbett aus Grauguss und schwingungsdämpfende Maschinenfüße die Basis bilden. Die hohe Steifigkeit und thermische Stabilität gewährleisten darüber hinaus eine optimale Werkstückqualität.

Kundenspezifisch konfigurierbar

Der neue kompakte TRAUB Lang-Kurzdrehautomat ist in drei Varianten konfigurierbar: als TNL32-9 compact, TNL32-9B compact und TNL32-11 compact. Während die TNL32-9 compact über neun Linearachsen, zwei Revolver (jeweils 8x Stationen, max. 12.000 U/min, 2,0 kW), einen Rückapparat mit vier Stationen und eine autonome Gegenspindel verfügt, ist bei der TNL32-9B compact der obere Werkzeugrevolver mit einer ergänzenden B-Achse ausgestattet.

Die Variante TNL32-11 compact enthält einen zusätzlichen Frontapparat mit autonomem Kreuzschlitten in Z und X sowie einer NC-Schwenkachse, also insgesamt elf Linearachsen. Dieser zweite obere Werkzeugträger verfügt über sechs Plätze. Drei der Werkzeugaufnahmen sind angetrieben, eine ist sogar mit einem Doppelhalter bestückbar.

Für alle Ausführungen steht optional ein Rückapparat mit vier Werkzeugaufnahmen zur Verfügung, der auf dem unteren Revolver aufgebaut ist. In Vollausstattung verbindet der Lang-Kurzdrehautomat TRAUB TNL32 compact die Produktivität eines sehr leistungsfähigen Drehautomaten mit der Fähigkeit, auch anspruchsvolle Werkstücke präzise und wirtschaftlich zu fertigen.

Fakten:

  • Geringe Aufstellfläche
  • Großzügig und prozesssicher ausgelegter Arbeitsraum
  • Stangendurchlass bis ø 32 mm
  • Bis zu drei Werkzeugträger und ein Rückapparat, jeweils mit Y-Achse
  • Simultanbearbeitung mit zwei, drei oder vier Werkzeugen
  • Hoher Werkzeugvorrat für die rüstfreundliche Fertigung
  • Kurze Werkzeugwechselzeiten durch CNC-Schaltachse in den Werkzeugrevolvern und im Frontapparat
  • Flexibles hydraulisches Hohlspannsystem an Haupt- und Gegenspindel für Spannaufgaben mit Spannzangen und Spannfuttern

Kontakt:
