Neues Verfahren zur Herstellung unrunder Querschnitte

Rotationsunrunddrehen ist ein neuartiges Produktionsverfahren. Einen der ersten industriellen Anwendungsfälle entwickeln derzeit der Medizintechnikspezialist Max Hauser aus Tuttlingen und das wbk Institut für Produktionstechnik am KIT.

678

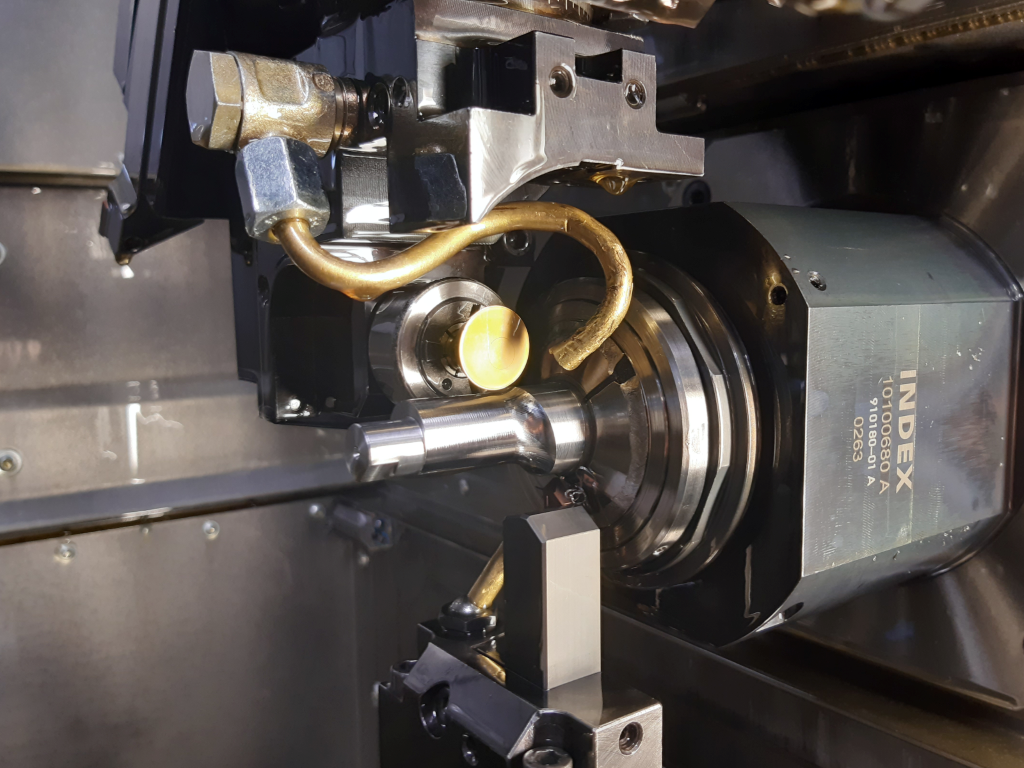

Beim Rotationsunrunddrehen fährt ein rotierendes unrundes Werkzeug unter Lagekopplung an einem rotierenden Werkstück entlang. So bildet sich der unrunde Querschnitt ab. © wbk/KIT

Ihr Forschungsprojekt RoTraCut startete vor einem Jahr als Teil der InnovationChallenge des InnovationsCampus Mobilität der Zukunft. Die Ergebnisse sind ein Fortschritt für die Produktionstechnologien in Bereichen wie der Medizin- oder Mobilitätsindustrie und für die Konstruktion effizienter Elektroantriebe.

Ein Unternehmen aus der Medizintechnik verschafft den Mobilitäts- und zugehörigen Produktionstechnologien der Zukunft einen wichtigen Entwicklungsschub. Die Max Hauser Süddeutsche Chirurgiemechanik GmbH aus Tuttlingen arbeitet seit einem Jahr im Rahmen des Projekts RoTraCut mit dem wbk Institut für Produktionstechnik am KIT an der Weiterentwicklung des Rotationsunrunddrehens am Anwendungsbeispiel von Rotorwellen für Elektroantriebe. Die Forschungserbnisse werden sich aber auch auf Komponenten für andere Industriebranchen übertragen lassen.

Transferbeschleuniger InnovationsCampus Mobilität der Zukunft

„Rotationsunrunddrehen ist ein neuartiges synchronisiert-zyklisches Zerspanungsverfahren, das deutlich leistungsfähiger ist als andere Drehverfahren“, sagt Tassilo Arndt, Projektleiter am wbk. Die Bearbeitungszeiten sind signifikant geringer, die Qualität der Oberflächen ist besser und die geometrischen Freiheiten sind deutlich größer als bei anderen Produktionsmethoden. Denn das Verfahren erlaubt die effiziente und hochwertige Herstellung von Bauteilen mit unrunden Querschnitten. Dabei fährt ein rotierendes unrundes Werkzeug unter Lagekopplung an einem ebenfalls rotierenden Werkstück entlang. Auf diese Weise überträgt sich die unrunde Form in Grenzen auf das Bauteil. „Wir arbeiten in der Medizintechnik häufig mit komplexen Querschnitten, für die wir schon lange ein Verfahren suchen, das weit über die Grenzen der sich aktuell im Standard befindlichen Prozesse hinausgeht. Bei der Recherche sind wir auf den Diamanten Rotationsunrunddrehen gestoßen“, sagt Sebastian Rehm, Geschäftsführer bei Max Hauser.

Das neuartige Zerspanungsverfahren ist allerdings noch ein Rohdiamant. Außerhalb von Instituten wie dem wbk gibt es kaum Experten und Expertinnen und Anlagen, die es beherrschen. Für Max Hauser war der Türöffner in diese Welt der InnovationsCampus Mobilität der Zukunft (ICM). Das Projekt RoTraCut entstand im Frühling 2023 bei der ICM InnovationChallenge, bei der kleine und mittlere Unternehmen aus Baden-Württemberg eine vorwettbewerbliche Forschungsfrage einreichen konnten, um Partnerinstitute mit erfolgversprechenden Lösungsansätzen zu finden. Einen Teil der Projektkosten mussten die Unternehmen dabei im Rahmen eines Bieterverfahrens selbst aufbringen, den Großteil finanziert jedoch das baden-württembergische Ministerium für Wissenschaft, Forschung und Kunst. „Die InnovationChallenge garantiert die schnelle Umsetzung von Lösungen für anwendungsorientierte Forschungsthemen, sodass beide Projektpartner einen echten Mehrwert aus dem Projekt ziehen“, sagt Dr. Sandra Kaufmann-Weiß, Geschäftsführerin des ICM am KIT.

Geometrisch optimierte Rotoren erhöhen Effizienz der Motoren

Als im Mai 2023 die Forschungsarbeiten begannen, haben Sebastian Rehm und Tassilo Arndt aus der Forschungsfrage ein Ziel abgeleitet: Sie wollen das Rotationsunrunddrehen so weiterentwickeln, dass sie für Elektromotoren neuartige Rotorwellen mit unrundem Querschnitt wirtschaftlich produzieren können. So lässt sich die Welle-Nabe-Verbindung, der Verbund aus Rotorwelle und Blechpakt, vorgespannt und formschlüssig herstellen. „Eine unrunde Welle eröffnet uns Freiheiten bei der Gestaltung des Rotors, sodass wir die Geometrie der Welle-Nabe-Verbindung an das Magnetfeld des Motors anpassen können“, erklärt Sebastian Rehm. Dadurch wird die Konstruktion effizienterer und leistungsfähigerer Antriebe ermöglicht. Das gilt für kleine Präzisionsmotoren in der Medizintechnik genauso wie für leistungsstarke Traktionsantriebe. „RoTraCut schlägt eine Brücke zwischen Medizintechnik, der Mobilität der Zukunft und innovativen Produktionstechnologien“, sagt Dr. Sandra Kaufmann-Weiß.

Die Projektlaufzeit erstreckt sich über insgesamt 18 Monate bis Ende Oktober 2024. Bereits nach einem Jahr sind sich die beteiligten Partner sicher, dass sie von der Zusammenarbeit profitiert haben. „Im Rahmen des Projekts haben wir es geschafft, die Forschung zum Rotationsunrunddrehen auf das nächste Level zu heben und das Verfahren praxistauglich zu machen“, erklärt Tassilo Arndt. Der wichtige Transfer aus der Wissenschaft in die Industrie ist erfolgreich gelungen. „Die Einblicke in die Forschung haben uns darin bestärkt, dass wir in Anlagen investieren, die das Verfahren beherrschen“, sagt Sebastian Rehm. Auf dem Weg zur industriellen Anwendung hat sich sein Unternehmen durch die Zusammenarbeit mit dem wbk einen Vorsprung vor der Konkurrenz verschafft. Die Ergebnisse von RoTraCut werden als reguläre Forschungsarbeit veröffentlicht, Max Hauser hat durch die gemeinsame Projektarbeit aber früher Zugriff darauf. Im Fokus steht dabei die vorgelagerte Simulationsumgebung, aus der sich allgemeingültige Richtlinien für den Prozess ableiten lassen, wenn er auf andere Geometrien übertragen wird.
