Multifunktionales Spannsystem für den Formenbau

Mit dem Spannsystem H 1000 von Meusburger arbeiten Anwender nicht nur schnell und effektiv, sondern auch absolut präzise und wiederholgenau. Die Normalien werden dort ausgerichtet und gespannt, wo es für die Funktion der Form wichtig ist, nämlich in den Führungsbohrungen.

649

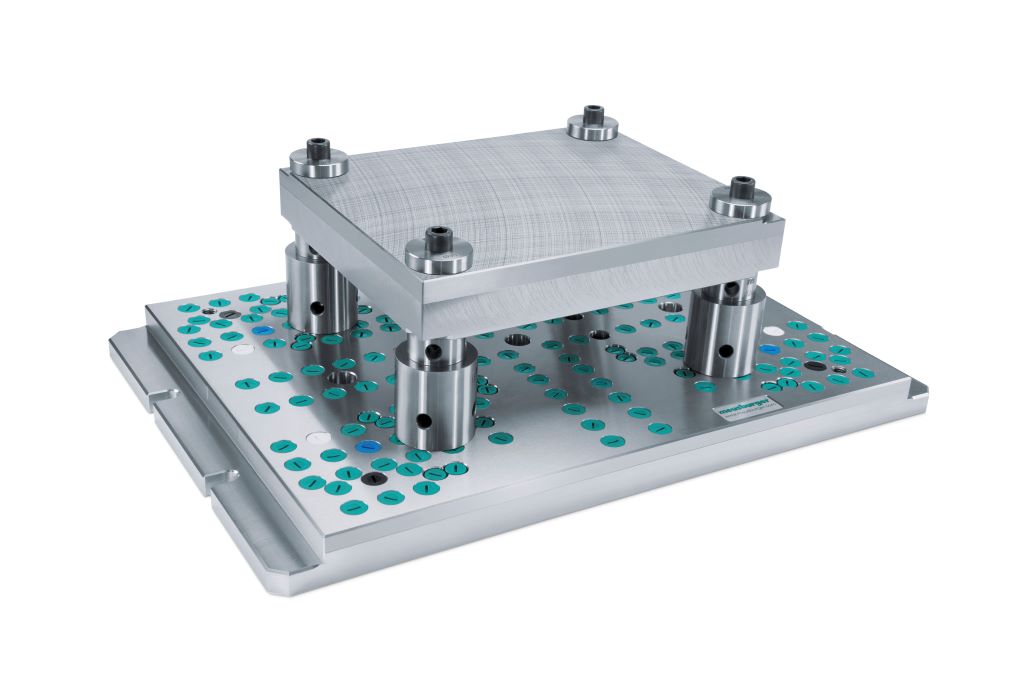

Bild: Meusburger

Das Spannsystem H 1000 ist eine innovative Entwicklung von Meusburger. Durch wiederholgenaues Aufspannen im μ-Bereich können Kunden nicht nur die Qualität ihrer Formen steigern, sondern auch die Durchlaufzeiten durch stark reduzierte Rüstzeiten verkürzen. Beim Normalienhersteller sind sechs verschiedene Plattengrößen erhältlich und inklusive passendem Zubehör ab Lager lieferbar. Der Spannplan ist im Lieferumfang enthalten. Durch das Spannungsarmglühen der Platten in den hauseigenen Glühöfen bei Meusburger und die genauen Qualitätskontrollen profitieren Kunden von bester Qualität. Das Spannsystem muss nur einmalig ausgerichtet werden, um den Nullpunkt für die X- und Y-Achse zu bestimmen. Das H 1000 kann sowohl auf Fräs- als auch auf Erodiermaschinen verwendet werden.

Spannen von Formeinsätzen

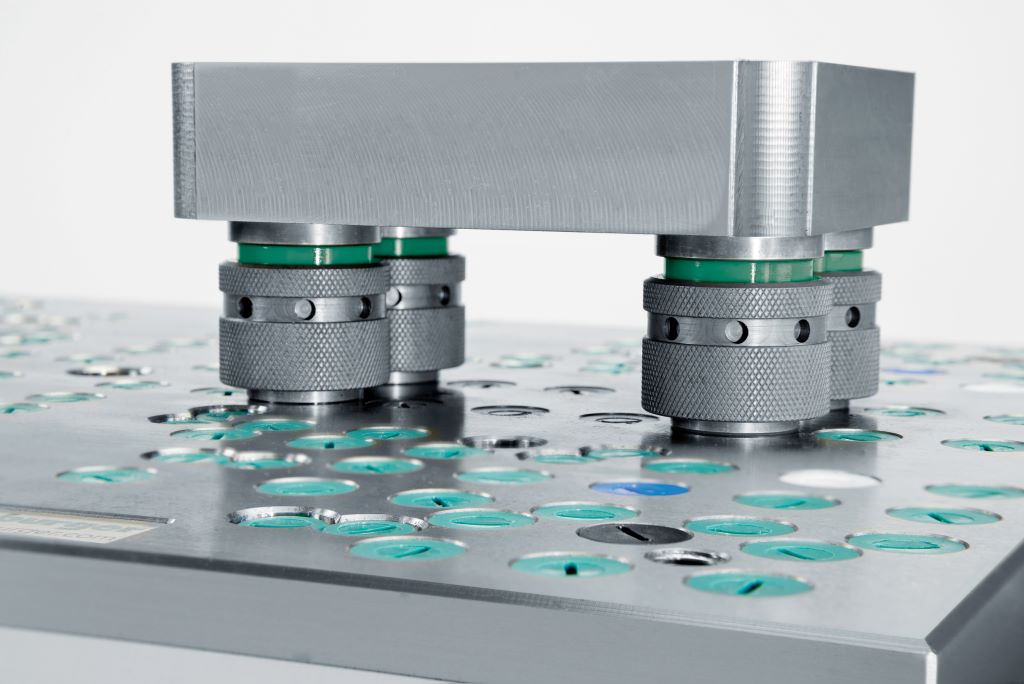

Mit dem Spannsystem H 1000 von Meusburger arbeiten die Kunden nicht nur schnell und effektiv, sondern auch absolut präzise und wiederholgenau. Bild: Meusburger

Das bewährte Spannsystem H 1000 von Meusburger ermöglicht auch das Spannen von Formeinsätzen. Die Spannkörper mit Zentrierung können in beliebiger Anzahl in den Passbohrungen des H 1000 mit Grundplatte fixiert werden. Im Formeinsatz werden die Spannzapfen in eingearbeitete Passungen mit Gewinde eingebracht. Für die Bearbeitung vor dem Härten sind Spannzapfen mit einer Untermaß-Passung erhältlich. Nun wird der Formeinsatz einfach auf die Spannkörper aufgesetzt und mit Arretierhülsen angezogen.

Fünf Seiten des Werkstücks bleiben frei von Störkonturen. Der Abstand zur Grundplatte kann in Kombination mit der Zentrierkörperverlängerung H 1030 in 40-mm-Schritten erhöht werden. Da die Spannkörper zentrisch spannen, ist eine Wiederholgenauigkeit im μ-Bereich garantiert.

Flexibles und positionsbezogenes Aufspannen

Das Spannen von Werkstücken lässt sich über unterschiedliche Wege lösen. Die Spannkörper H 1080 von Meusburger sind eine gute Möglichkeit zum Spannen von Formeinsätzen sowie kleineren bis mittelgroßen Werkstücken. In Kombination mit der Aufspannplatte H 20100 ist ein flexibles und positionsbezogenes Aufspannen von Werkstücken im 20-mm-Bohrungsraster möglich. Die Aufspannplatte muss dank der hochpräzisen Ausrichtkante nur einmalig auf dem Maschinentisch positioniert werden. Anschließend werden die Spannkörper im Bohrungsraster platziert. Dies ermöglicht ein wiederholgenaues Aufspannen der Werkstücke. Die Durchlaufzeiten werden dabei aufgrund stark reduzierter Rüstzeiten verkürzt und die Programmierung durch Aufspannen ohne Störkonturen vereinfacht.
