ROEMHELD auf der EMO 2023

Der Spannmittelhersteller zeigt in Hannover, wie flexibles Rüsten und Automatisieren ab Losgröße 1 funktioniert. Das Unternehmen präsentiert hierzu kompakte, hochvariable Spannelemente und Sensorik.

5182
Die komplett überarbeitete HILMA.NC-Baureihe (Bildnachweis: STARK)

ROEMHELD stellt auf der EMO Lösungen und Komponenten zur Produktionsautomatisierung sowie variable Spanntechnik zum flexiblen Rüsten von Werkstücken vor.

Besonders kompakt sind eine neue, kleine Version des Elektro-Schwenkspanners und die bewährten hydraulischen Schwenkspanner, die erstmals mit einer integrierten pneumatischen Positionskontrolle angeboten werden.

Auf eine Automatisierung und auf Industrie 4.0-Anwendungen zielt ein Messedemonstrator, der verschiedene Spannelemente im Einsatz zeigt, die mit umfangreicher Sensorik ausgestattet sind. Den gleichen Fokus hat eine neue elektrische Mediendurchführung, die gleichfalls zu einer durchgehenden Digitalisierung und Kommunikation der Spannmittel beiträgt.

ROEMHELD zeigt außerdem Lösungen zur Produktionsautomatisierung von Paletten und Werkstücken, wie selbst kleine und mittelgroße Unternehmen ab Losgröße 1 mannlos, effizient und flexibel produzieren können.

Messepremiere feiert der zentrisch spannende Maschinenschraubstock HILMA.UC 125. Mit ihm können Anwender schneller für unterschiedliche Werkstücke umrüsten, gleichzeitig werden weniger Spannmittel für unterschiedlichste Spannaufgaben benötigt. Außerdem sind die komplett überarbeiteten Maschinenschraubstöcke der HILMA.NC-Produktreihe zu sehen.

Elektromechanischer Schwenkspanner jetzt in kleiner Baugröße

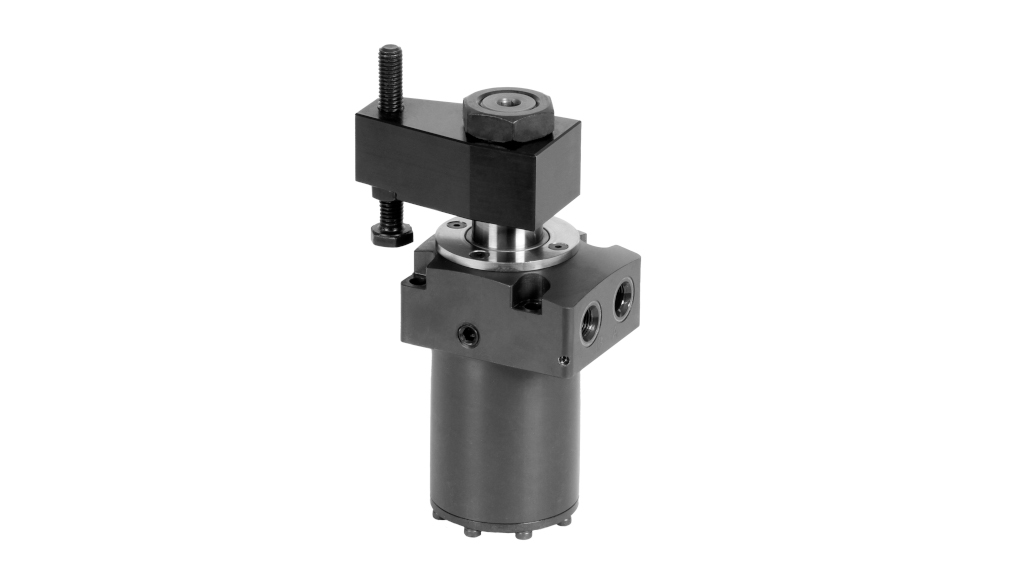

Den elektromechanischen Schwenkspanner gibt es jetzt auch in einer kleinen Baugröße (Bildnachweis: ROEMHELD)

Für kleine Bauräume stellt ROEMHELD eine kompakte Version seines bewährten Elektro-Schwenkspanners vor. Er ist der bislang einzige elektromechanische Schwenkspanner, der am Markt erhältlich ist. Die axiale Zugkraft des kleinen Kraftpaketes beträgt 2,7 kN, sein Spannhub 13 mm. Das Schwenken des Spanneisens um 180° erfordert nur einen axialen Hub von 3 mm.

Tellerfedern ermöglichen ein mechanisches Nachsetzen, so dass jederzeit präzise gespannt wird. Zu einer hohen Prozesssicherheit tragen zudem verschiedene Merkmale und Funktionskontrollen bei. Einen sicheren Betrieb gewährleistet der selbsthemmende Spindelantrieb. Wird die Energiezufuhr getrennt, bleibt die Spannkraft trotzdem erhalten. Für eine Automatisierung lassen sich sämtliche Befehle und Informationen sich auf Wunsch kabellos mittels optional erhältlichem IO-Link -Anschluss übertragen.

Integrierte Positionskontrolle für Schwenkspanner spart Platz

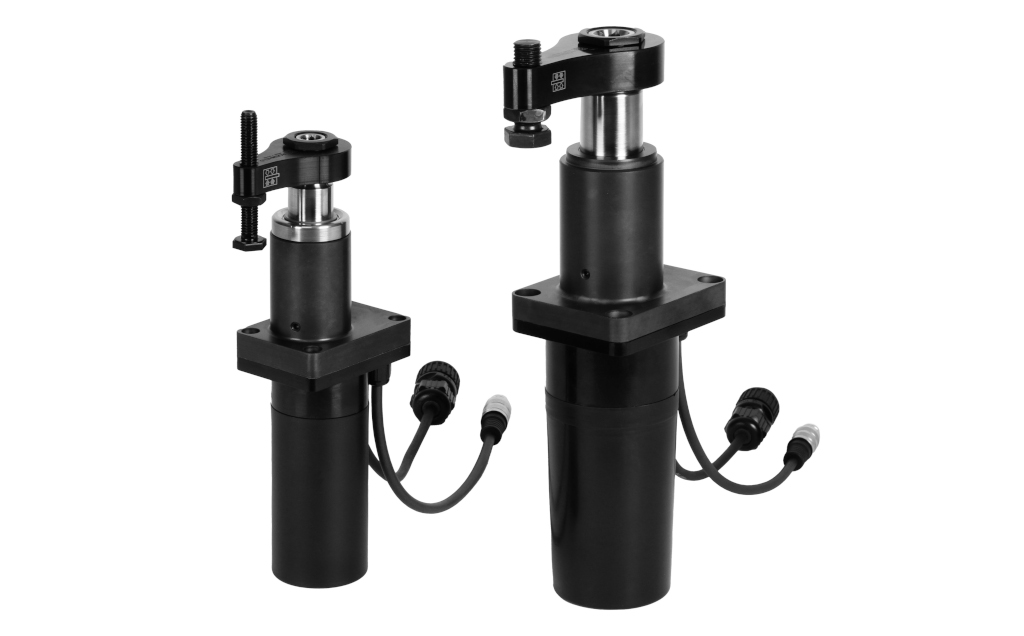

Die bewährten hydraulischen Schwenkspanner-Baureihen sind bei unveränderter Baugröße jetzt mit integrierter pneumatischer Positionskontrolle erhältlich. Dadurch sparen Anwender im Vergleich zur bisher verfügbaren Positionskontrolle Platz. (Bildnachweis: ROEMHELD)

Ebenfalls kompakt gebaut sind die Modelle der bewährten hydraulischen Schwenkspanner-Baureihen für 70 bar und 120 bar Betriebsdruck: Sie sind bei unveränderter Baugröße jetzt mit integrierter pneumatischer Positionskontrolle erhältlich. Dadurch sparen Anwender im Vergleich zur bisher verfügbaren Positionskontrolle Platz. Angeboten werden die doppelt wirkenden Elemente mit oben liegendem Flansch in vier Baugrößen. Sie sind dank ihrer kompakten Bauform teilweise versenkbar und erreichen schon bei 70 bar Betriebsdruck sehr hohe effektive Spannkräfte von bis zu 13,3 kN.

So wird die Spanntechnik fit für Industrie 4.0

Wie die Spanntechnik auf die aktuellen und zukünftigen Anforderungen von Industrie 4.0-Anwendungen reagiert, zeigt ROEMHELD auf seinem Stand. Auf einem Messedemonstrator sind verschiedene Spannelemente wie Hebelspanner, Schwenkspanner und Bohrungsspanner im Einsatz zu sehen, ausgestattet mit umfangreicher Sensorik für Industrie 4.0-Applikationen.

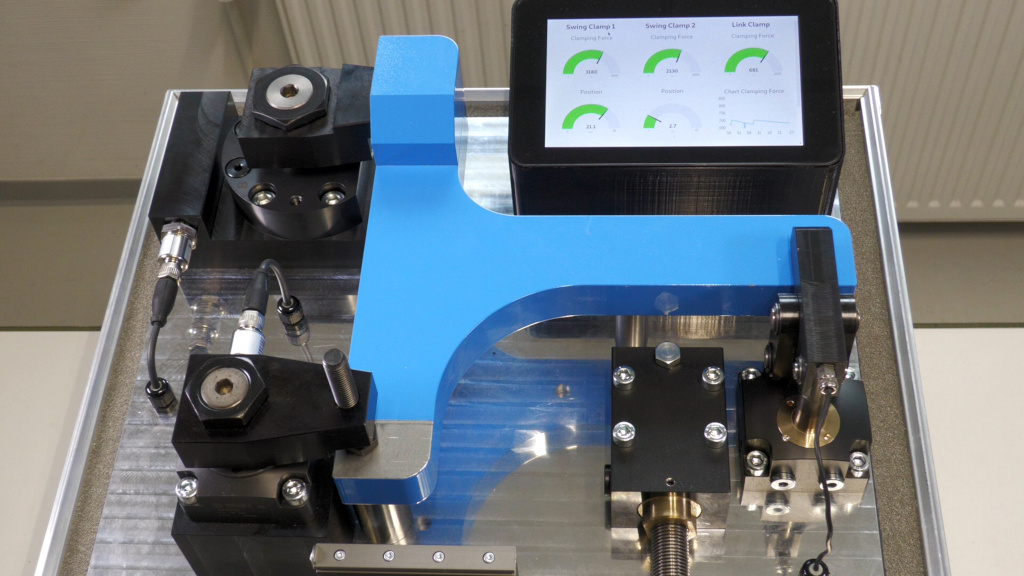

Auf einem Demonstrator am EMO-Stand zeigt ROEMHELD verschiedene Spannelemente wie Hebelspanner, Schwenkspanner und Bohrungsspanner im Einsatz, ausgestattet mit umfangreicher Sensorik für Industrie 4.0-Applikationen. (Bildnachweis: ROEMHELD)

Bei allen Elementen zeigt ein Display die jeweilige Hubstellung, Spannkraft und den Spanndruck an. Integrierte Kraft-, Weg- und Drucksensoren messen die Werte in Echtzeit und geben die Daten weiter. In verschiedenen Komponenten sind ferner Sensoren zur Weg- und Drucküberwachung sowie zur Kontrolle der Hubstellung integriert.

Die Sensorik ermöglicht zahlreiche Aussagen über die zur Bearbeitung gespannten Werkstücke und Vorrichtungen. Dadurch wird zum einen sichergestellt, dass ein Bauteil für den Fertigungsprozess richtig und sicher fixiert ist. Werden Fehler erkannt, kann es bereits vor der Zerspanung aussortiert werden. Zum anderen lässt sich die Qualität der Werkstücke während der Bearbeitung permanent überwachen und lückenlos dokumentieren.

Neue elektrische Mediendurchführung für eine durchgehende Digitalisierung

Neu auf der Messe ist eine Mediendurchführung für elektrische Signale, speziell für den Einsatz auf CNC-Bearbeitungszentren. Diese gab es bisher nur für Öl und Druckluft. Damit wird eine durchgehende Digitalisierung und Kommunikation aller Spannmittel ermöglicht. Zu sehen ist die elektrische Mediendurchführung im Einsatz an dem modularen Sensorsystem STARK.intelligence, mit dem verschiedene Nullpunktspannsysteme für den digitalen Betrieb erweitert werden können.

Mit STARK.intelligence verbundene Nullpunktspannsysteme messen in Echtzeit Wege, Positionen, Temperaturen und Drücke, so dass ein Zustandsbild des Spannmittels entsteht. Die Informationen können darüber hinaus via IO-Link-Schnittstelle direkt in den Bearbeitungsprozess eingebunden und für eine Automatisierung genutzt werden.

Effiziente Produktionsautomatisierung ab Losgröße 1

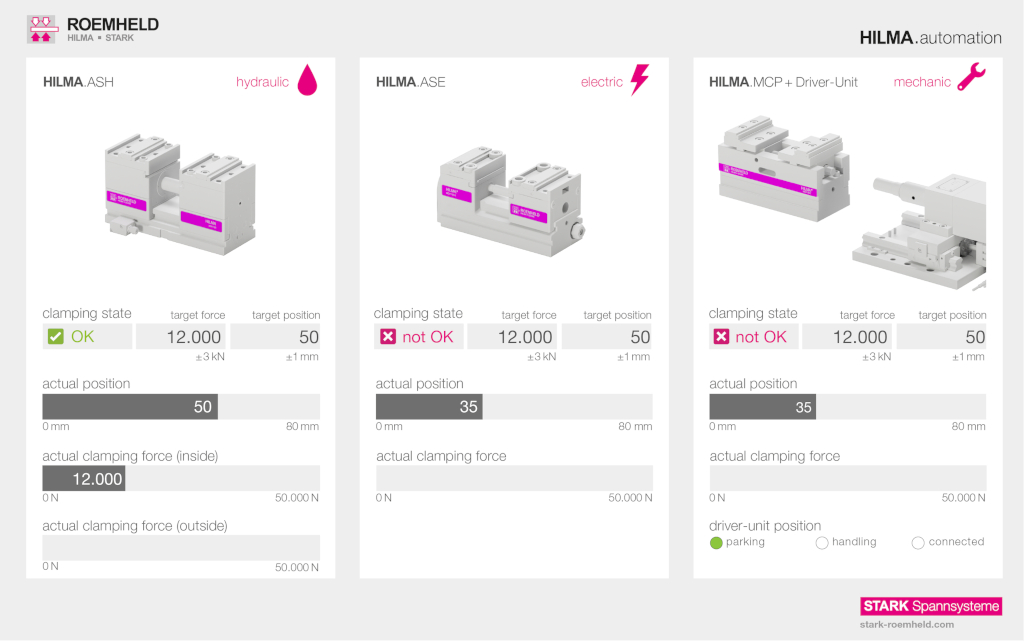

Automationszelle mit einer Komplettlösung aus Nullpunktspannsystemen, Schraubstöcken und Schnittstellen für die mannlose Fertigung ab Losgröße 1. Zu sehen sind drei unterschiedliche Spannsysteme: der hydraulisch doppeltwirkende Maschinenschraubstock HILMA.ASH, der elektrische HILMA.ASE und der HILMA.MCP als mechanischer Vertreter. (Bildnachweis: STARK)

Verschiedene Möglichkeiten für eine mannlose, effiziente und flexible Produktion bei kleinen Stückzahlen und vielen unterschiedlichen Bauteilen präsentiert ROEMHELD anhand einer Automationszelle.

Als alternative Lösungen werden dabei nebeneinander der hydraulisch doppeltwirkende Maschinenschraubstock HILMA.ASH, der elektrische HILMA.ASE und der HILMA.MCP als mechanischer Vertreter in Aktion gezeigt. Damit demonstriert ROEMHELD, wie mit Hilfe seines Produktprogramms für jeden Anwendungsfall und für unterschiedliche Medienverfügbarkeiten geeignete Automatisierungslösungen gefunden werden können. Eine durchgängige Zustandsüberwachung, kompromisslose Verfügbarkeit und eine hohe Variabilität bilden die Basis für eine erfolgreiche mannlose Fertigung.

Universell und flexibel: Der neue modulare Maschinenschraubstock HILMA.UC 125

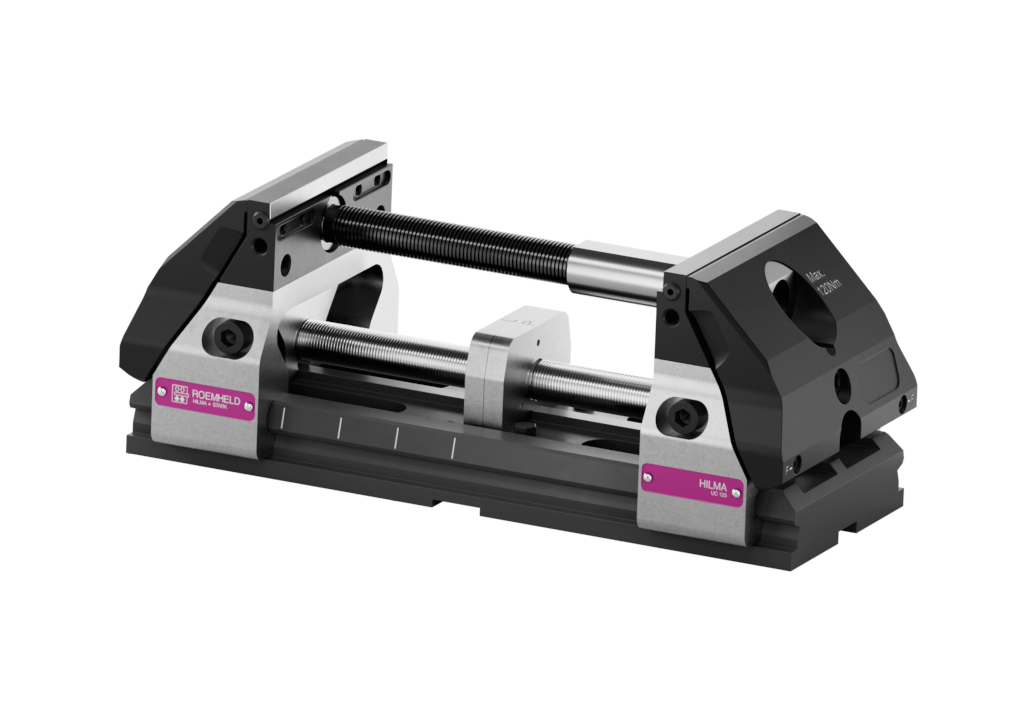

Mit dem neuen Maschinenschraubstock HILMA.UC kännen Anwender Schraubstöcke für unterschiedliche Werkstücke schneller umrüsten und benötigen weniger Spannmittel. (Bildnachweis: STARK)

Ein hochvariables Spannmittel für verschiedene Spannaufgaben, das Anwender schneller für unterschiedliche Werkstücke umrüsten können ist der neue zentrisch spannende Maschinenschraubstock HILMA.UC 125.

Die Spannweite kann mit wenigen Handgriffen auf bis zu 600 mm verlängert werden. Für Roh- und Fertigteile sowie kubische und runde Werkstücke werden verschiedene Spannbacken im Standardprogramm angeboten. So sind bei veränderten Anforderungen an die Fertigung keine weiteren Investitionen in neue Spannmittel erforderlich. Die neue Produktfamilie lässt sich perfekt mit den vorhandenen Nullpunktspannsystemen kombinieren, um die Flexibilität noch weiter zu erhöhen. Der modular aufgebaute Allrounder für die 3- bis 5-Achs-Bearbeitung punktet zudem mit einer besonderen Spannphysik, die das Aufbiegen des Spanners und das Abheben des Werkstücks unterbindet.

Komplett überarbeitete HILMA.NC-Maschinenschraubstöcke

Die beliebte Baureihe der modularen HILMA.NC-Maschinenschraubstöcke ist auf der EMO in einer komplett überarbeiteten Fassung zu sehen. Die bevorzugt auf vertikalen Bearbeitungszentren eingesetzten Spannmittel gibt es für verschiedene Bearbeitungsstrategien und Automatisierungsgrade in zwei Ausführungen: als HILMA.NC, bei dem die Spannkraft manuell über Handkurbeln eingeleitet wird, oder als hydraulisch angetriebenen HILMA.NCH. Die Spannkraft beträgt modellabhängig bis zu 50 kN in der mechanischen Variante und maximal 63 kN bei hydraulischer Betätigung.

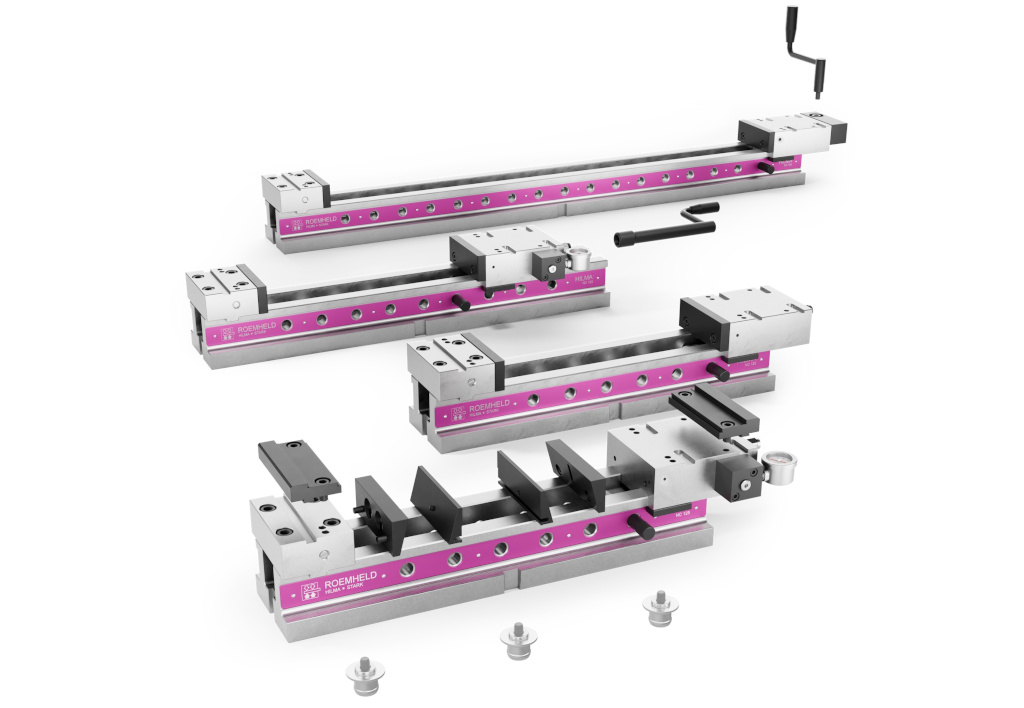

Die komplett überarbeitete HILMA.NC-Baureihe (Bildnachweis: STARK)

Dank ihres modularen Aufbaus, eines breiten Zubehörangebots und unterschiedlicher Positionierungs- und Befestigungsoptionen passen sich HILMA.NC-Maschinenschraubstöcke optimal an unterschiedliche Bearbeitungsaufgaben, Maschinen und Umgebungen an. Erhältlich sind Backenbreiten von 100, 125 und 160 mm mit jeweils bis zu fünf Standardbaulängen zwischen 380 bis 1200 Millimeter.

ROEMHELD auf der EMO 2023 in Halle 4, Stand E54
