Filtertechnik für den Schleifprozess

Für hochwertige Schleifergebnisse ist eine optimierte Reinigung der Schleiföle und anderer Kühlschmierstoffe unerlässlich. Auf der GrindingHub 2022 zeigt KNOLL Maschinenbau seine maßgeschneiderte Filterlösungen für unterschiedlichste Schleifanwendungen.

678

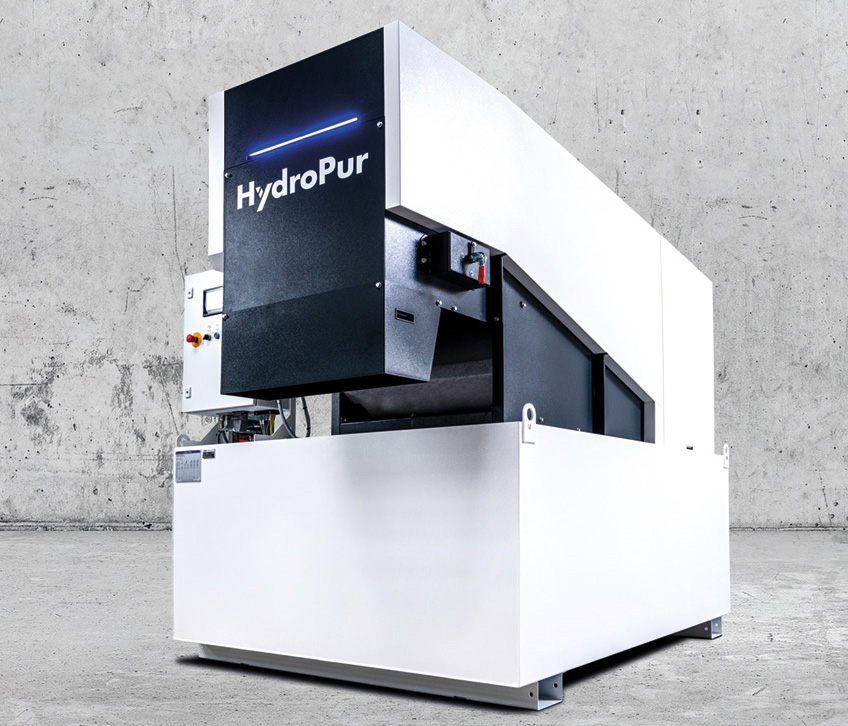

Auf dem KNOLL-Messestand ist unter anderem eine Hydrostatfilteranlage HydroPur zu sehen, die durch den modularen Aufbau vom Kunden bedarfsgerecht konfiguriert werden kann. (Bildnachweis: KNOLL)

Je feiner die Zerspanung, desto höher der Anteil der Feinstpartikel im Schleiföl oder KSS, was wiederum die Qualität des Bearbeitungsergebnisses gefährdet. Dies zu verhindern ist die Aufgabe des modular aufgebauten Feinstfilters MicroPur von KNOLL Maschinenbau, Bad Saulgau. Er eignet sich ideal für das Werkzeugschleifen von Hartmetall und HSS. Aber auch in der Gussbearbeitung liefert er beste Filterergebnisse. Der MicroPur erzielt Filterfeinheiten kleiner 3 µm und kommt durch seine spezielle Konstruktion ohne Filterverbrauchsstoffe aus, was wesentlich zu seiner hohen Wirtschaftlichkeit beiträgt.

Auf der GrindingHub zeigt KNOLL das Standardmodell MicroPur 240/900 – zusammen mit dem von der Kapazität her abgestimmten, integrierten Abschlammkonzentrator AK5, der für einen automatisierten Schlammaustrag sorgt. Neben solchen standardisierten Anlagen für einzelne oder mehrere Maschinen bietet KNOLL individuelle zentrale Filtersysteme auf MicroPur-Basis für ganze Fertigungsbereiche.

Der KNOLL Feinstfilter MicroPur eignet sich ideal fürs Werkzeugschleifen von Hartmetall und HSS. Er erzielt Filterfeinheiten kleiner 3 µm. (Bildnachweis: KNOLL)

Wer eine eigenständige Reinigungseinheit fürs Schleifen benötigt und diese nach Bedarf selbst konfigurieren möchte, ist mit dem von KNOLL erstmals auf einer Messe präsentierten Hydrostatfilter HydroPur bestens beraten. Eine solche Filteranlage ist modular aufgebaut. Sie besteht im Wesentlichen aus Tank und Filteroberteil mit einem feinen Filtervlies, das in Kombination mit dem hydrostatischen Prinzip Flüssigkeit und Späne trennt. Ganz nach Bedarf können Pumpen, Kühler etc. ergänzt werden – für einfachste Ausstattung bis zur Vollversion, die dann selbst anspruchsvollsten Anforderungen gerecht wird.

Die Bedienung des HydroPur ist ebenfalls einfach und sehr intuitiv. Denn KNOLL setzt hierfür sein neues Bedienkonzept SmartConnect ein, bei dem ein kleiner Industrie-PC über ein 7“-Touch-Display an die Anlagen-SPS angeschlossen ist. SmartConnect verfügt zusätzlich über eine App-Konnektivität, so dass der Bediener auch mit mobilen Endgeräten wie Smartphone oder Tablet auf die Filteranlage zugreifen, sich Zustände visualisieren lassen sowie Parameter prüfen und verändern kann.

Des Weiteren stellt KNOLL die Vakuumfilteranlage VLO vor, die besonders gerne beim Profilschleifen mit Bearbeitungsöl installiert wird. Durch die einfache Skalierbarkeit einer solchen Filteranlage lässt sie sich lokal für eine Einzelmaschine oder zentral für mehrere Maschinen einsetzen. Ohne die Verwendung von Filterhilfsmitteln erzielt die VLO Vakuumfilteranlage sauberes Öl sowie pures, trockenes Konzentrat.

Prädestiniert fürs Profilschleifen mit Bearbeitungsöl: die Vakuumfilteranlage VLO von KNOLL. (Bildnachweis: KNOLL)

Last but not least präsentiert KNOLL auf der GrindingHub eine automatische Flüssigkeitszentrifuge CA 100, die in der Schleifölreinigung mit ihrer bewährten Technologie hohe Bedeutung hat. Sie übernimmt in vielen Filteranlagen die Badpflege im Bypass und verhindert die Aufkonzentration von Feinpartikeln. Auch für Nachrüstungen an bestehenden Systemen wird diese Anlagentechnik gern verwendet.

Die Flüssigkeitszentrifuge CA 100 eignet sich zur kontinuierlichen Feinstreinigung von bis zu 80 l/min KSS und kann durch ein sehr gutes Preis-/Leistungs-Verhältnis punkten. (Bildnachweis: KNOLL)

KNOLL Maschinenbau auf der GrindingHub 2022 in Halle 7, Stand 7C20.
