Starrag-Lösung bei Premium Job-Shop

Der Prototypen- und Werkzeugbauer CONCAD aus Walldürn setzt in seiner Fertigung auf Maschinen des Bielefelder Starrag-Teams. Zwei kombinierte Droop+Rein-Portalbearbeitungszentren bearbeiten dort XXL-Werkstücke.

202

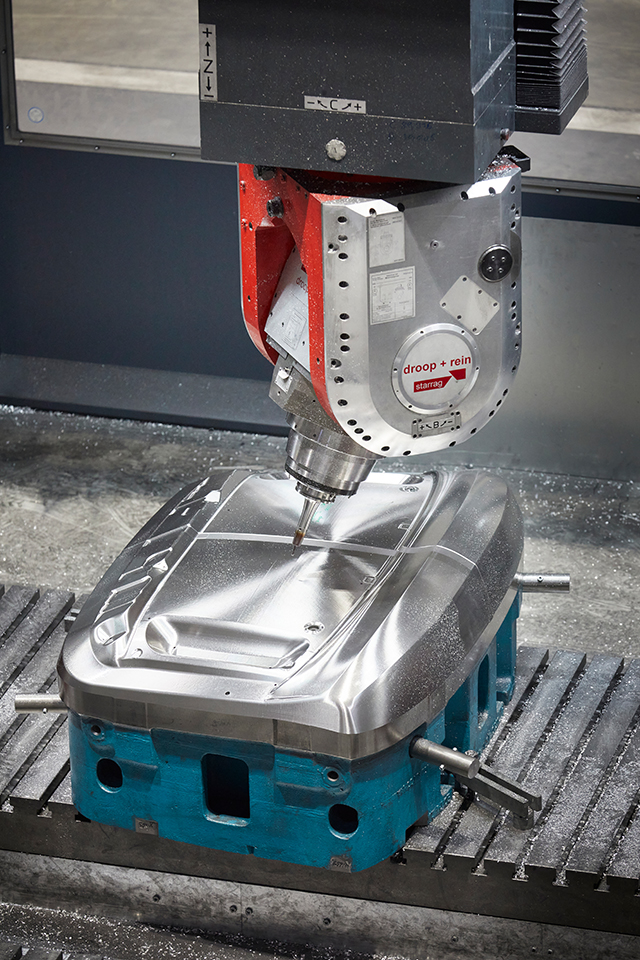

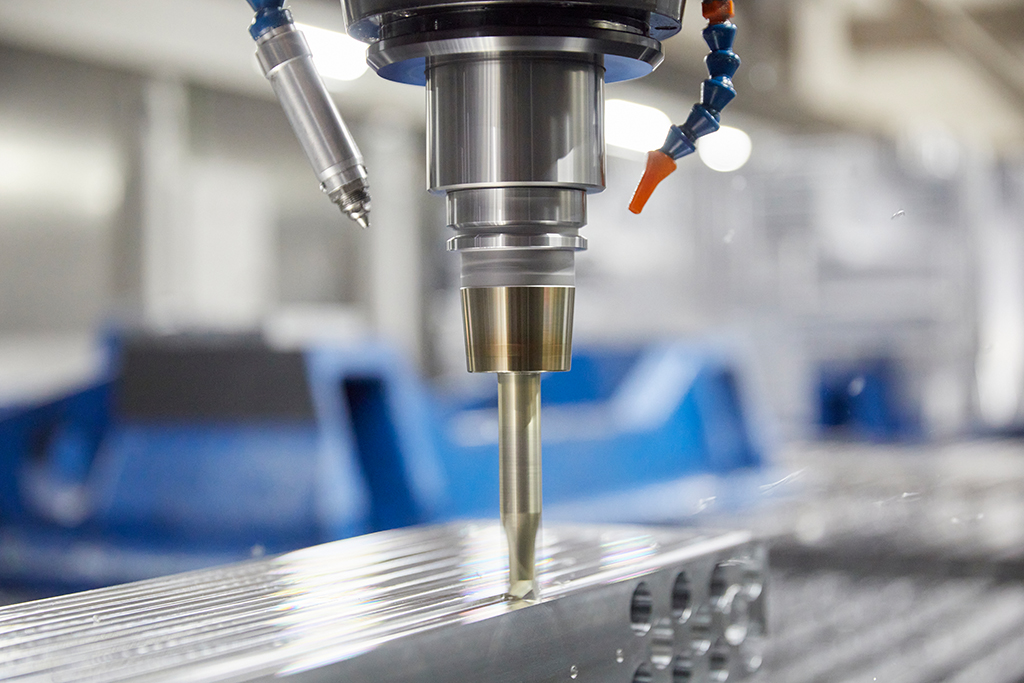

Hochdynamisch: Die Droop+Rein FOGS HD schlichtet rund 20 bis 30 % schneller als eine Portalmaschine. (Bildnachweis: Starrag/Ralf Baumgarten)

Wie erobert ein erfolgreicher Prototypen- und Werkzeugbauer neue Märkte? Die CONCAD GmbH aus Walldürn setzt auf einen radikalen Innovationsprozess und die Zusammenarbeit mit dem Bielefelder Starrag-Team, das den langjährigen Stammkunden von der Maschinen-Neuentwicklung und Inbetriebnahme bis zur individuellen Programmierung begleitete und weiter unterstützt.

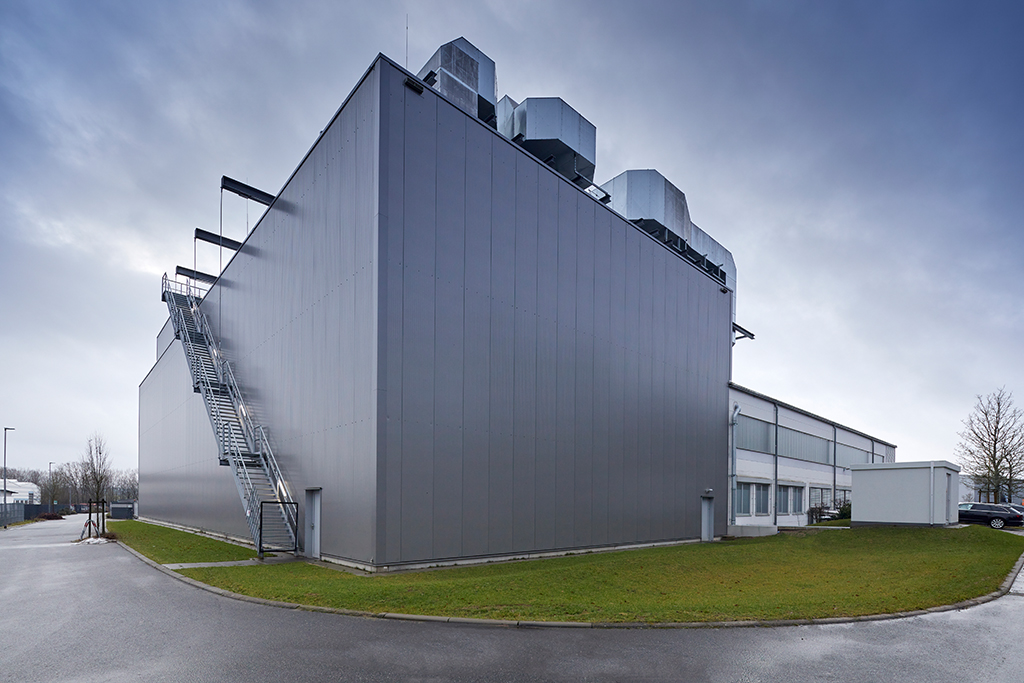

Jahr für Jahr reisen Touristen und Pilger zum Wallfahrtsort Walldürn mit seinem mittelalterlichen Stadtkern. Fertigungsexperten lockt neuerdings eine andere, neue Sehenswürdigkeit: Wenige Kilometer außerhalb im Industriegebiet am Waldrand steht ein großer, grauer Kubus mit gigantischer Klimaanlage auf dem Dach, in dessen Inneren CONCAD seit Anfang 2020 mit einem Maschinenduo von Starrag spannende Bauteile hoch präzise und schnell zerspant.

Das baden-württembergische Unternehmen, ein stolzer Besitzer von zwei Droop+Rein-Portalbearbeitungszentren, suchte einen Tausendsassa, der XXL-Werkstücke mit hoher Zerspanungsleistung schruppt und mit höchsten Ansprüchen an Oberflächengüte, Präzision und Maßhaltigkeit hochdynamisch schlichtet.

Ein Automobilkonzern hätte jetzt einfach eine Portalmaschine mit beweglichem Tisch für sehr große Bauteile und eine dynamische Gantrymaschine mit der Eignung zur mannlosen Nachtschicht gekauft. Concad ging einen innovativen Weg. Die Lösung fand er in Bielefeld:

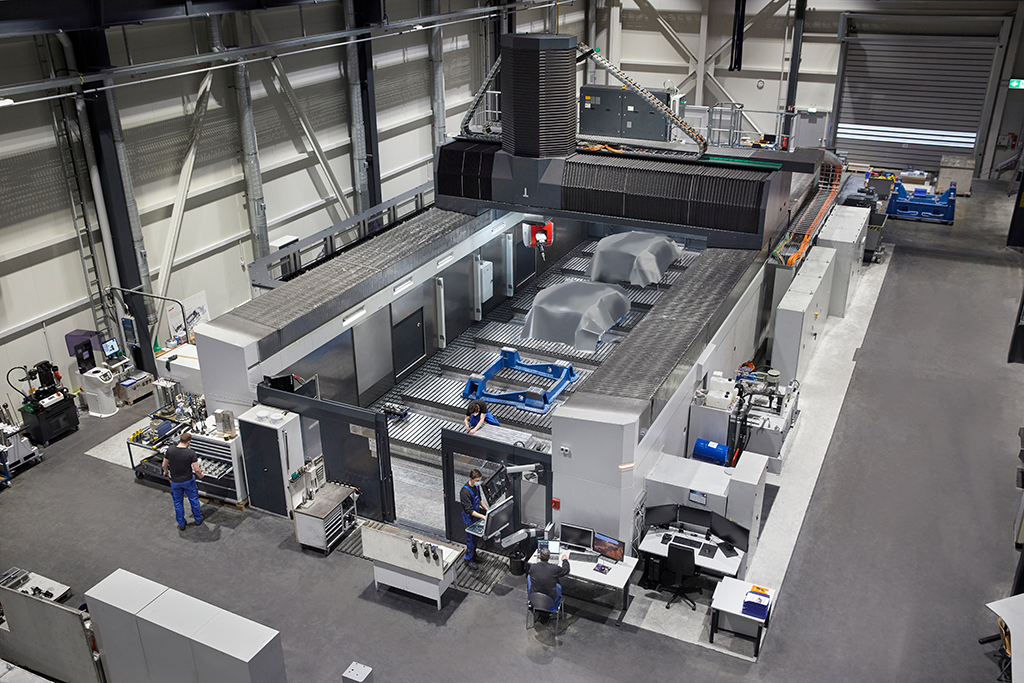

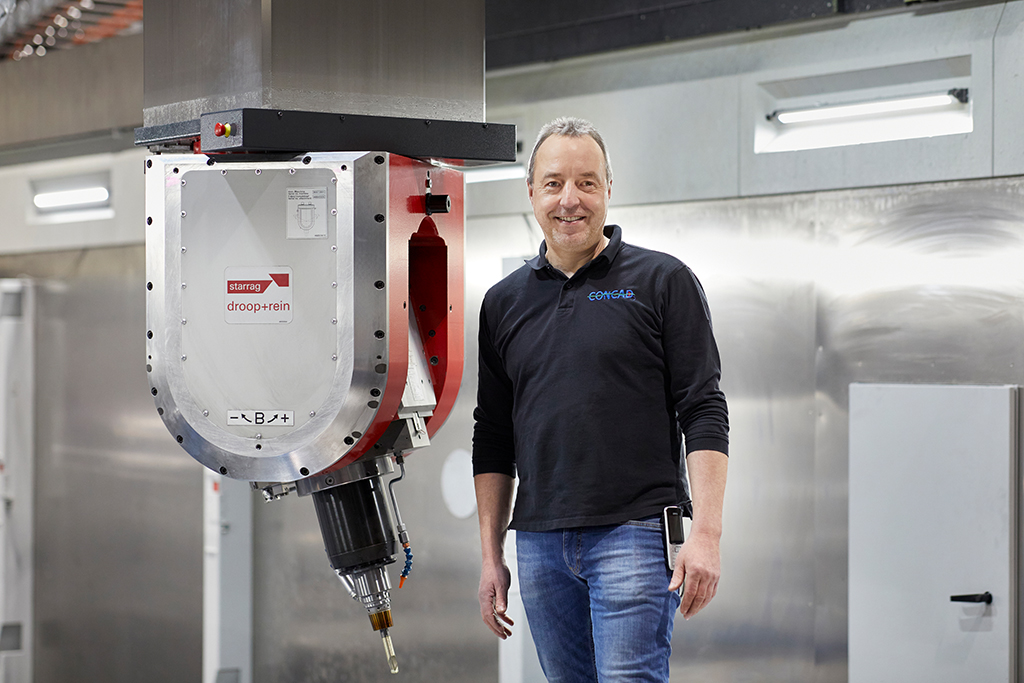

Die Starrag-Experten kombinierten die beiden Maschinentypen Droop+Rein FOGS und TF zu einem völlig neuen Maschinenkonzept: Die leistungsfähige, präzise zerspanende Hochgantry-Maschine Droop+Rein FOGS HD (X-Achse: 15.000 mm; Y-Achse: 5.000 mm; Z-Achse: 2.000 mm) mit extrem hohem Drehmoment (2.400 bis 7.500 Nm) und schnellen, dynamischen Achsen.

Für die neue Maschine spricht: Sie schlichtet nicht nur rund 20 bis 30 % schneller und wirtschaftlicher als eine Portalmaschine, sondern die FOGS HD ermöglicht mannlose Fertigung und das hauptzeitparallele Rüsten in der Maschine. Eine andere spannende Option zeigte ein Vororttermin: CONCAD nutzte die gesamte Länge von 15 Metern, um gleichzeitig ein Aluminiumgehäuse, ein Werkstück aus dem Marinebereich und ein Tiefziehwerkzeug zu bearbeiten. Möglich machen dies die Sicherheitsbereiche mit Trennwand.

Unterstützt wird der Neuling von einer weiteren Maschinenpremiere: Das Hochgeschwindigkeits-Bearbeitungszentrum Droop+Rein FOGS NEO 50 80 N40 C (X-Achse: 8.000 mm; Y-Achse: 5.000 mm; Z-Achse: 1.500 mm): Bei einer Fräsleistung im S6 Betrieb bis 60 kW (1.800 Nm), neuer Fräseinheit sowie einer modifizierten C-Achse (±400°) wird zur effizienten Fertigung von sehr präzisen Maschinenteilen eingesetzt.

Beide Fünf-Achs-Maschinen eignen sich aber dank ihrer weitestgehend identischen Ausstattung und gleichen Steuerung (Sinumerik 840D sl) nicht nur zum Feinschlichten, sondern wegen der hochsteifen Antriebe und Maschinenkomponenten auch zur Schruppbearbeitung. Die FOGS NEO arbeitet mit 40 m/min in den Linearachsen dynamischer als die FOGS HD, allerdings besitzt sie nicht das hohe Zerspanvolumen der FOGS HD.

Hohe Anforderungen stellt CONCAD an die Grundgenauigkeit und Robustheit der volumetrisch vermessenen und kalibrierten Maschinen, die auf 15 bis 20 µm genau schlichten können. Diese Werte verdankt CONCAD auch den hohen Investitionen in mehrere Meter tiefe Maschinenfundamente, dem aufwendig klimatisierten Neubau, der Siemens-Steuerung 840D sl und dem Volumetric Compensation System (VCS), das Geometriefehler des neuen Maschinenduos automatisch kompensiert.

Eine wichtige Aufgabenstellung zum Beispiel bei Presswerkzeugen für die Automobilindustrie, die sich laut CONCAD bei der Oberflächengüte und bei der Maßhaltigkeit ständig „auf der Suche nach dem µm“ befinde. Ebenso wichtig ist dem Job-Shop aus dem Odenwald, neue Branchen und neue Werkstoffe mit dem Maschinen-Duo anzugehen.

Neulich erhielt CONCAD von einem Forschungsinstitut einen Auftrag für ein Raumfahrtprojekt. In diesem Zusammenhang fällt dann das Stichwort multifunktional: Das Maschinen-Duo im vollklimatisierten Kubus soll anspruchsvolle Aufträge aus den unterschiedlichsten Branchen schnell, kostengünstig mit hoher Präzision und Prozesssicherheit bewältigen.

Das ist ganz im Sinn des Werkzeugmaschinenherstellers Starrag und seiner Markenbotschaft „Engineering precisely what you value“. Doch was sind für Stammkunde CONCAD die besonders wertvollen Eigenschaften des neuen Duos? CONCAD Geschäftsführer Klaus Schwab zählt Präzision, Arbeitstempo und Performance auf, nennt dann aber eine Eigenschaft, die in keinem Lastenheft steht: „Ich schätze an Starrag vor allem die Experten aus Bielefeld, die sind stets up to date, haben Visionen und Ideen, über die wir uns partnerschaftlich auf Augenhöhe unterhalten.“
