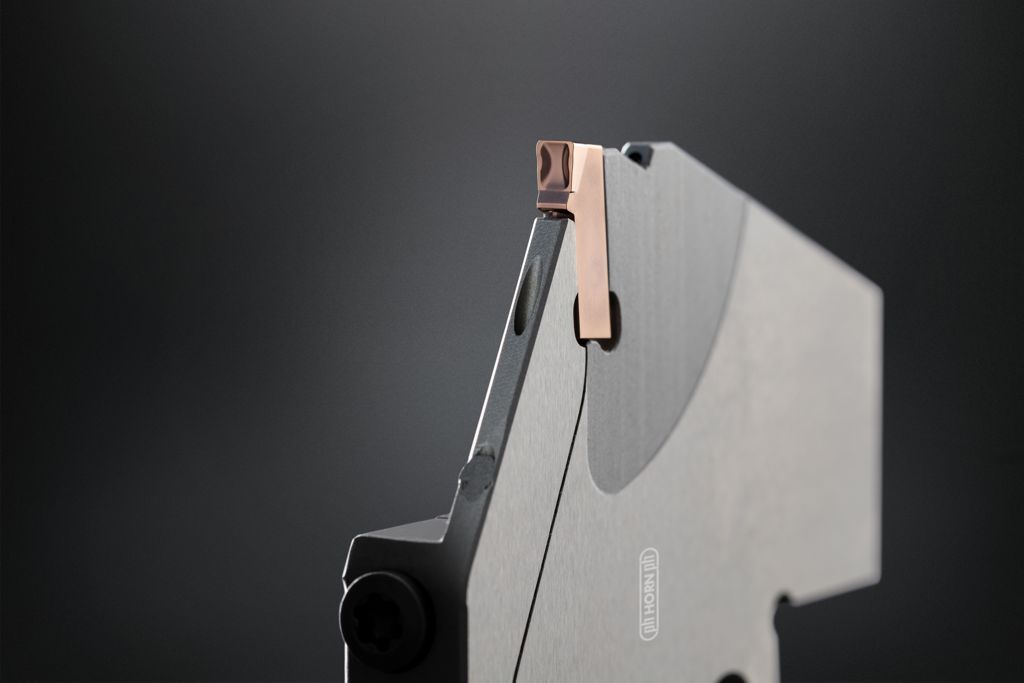

Die stabile Schneidkante ermöglicht Vorschübe beim Ein- und Abstechen im Bereich von f = 0,25 – 0,4 mm/U und somit eine Prozesszeitverkürzung für Stechoperationen. Eine prozesssichere Spanabfuhr und Spankontrolle ist durch die gezielte Spanformung im Einsatz gewährleistet. Die hohen Vorschübe erfordern beim Ein- und Abstechen jedoch eine stabile Maschine sowie entsprechende sichere Aufspannverhältnisse des Werkstückes. Ab einem Vorschub von 0,3 mm/U empfiehlt Horn, beim Ein- und Abstechen den Vorschub auf den ersten 3 – 4 mm zu reduzieren. Klemmhalter und Kassetten zum Stechen über die Y-Achse stellen aufgrund der hohen Stabilität die erste Wahl für Stechoperationen mit hohen Vorschüben dar. Horn bietet die einschneidigen Stechplatten in den Schneidbreiten 3 mm und 4 mm an.

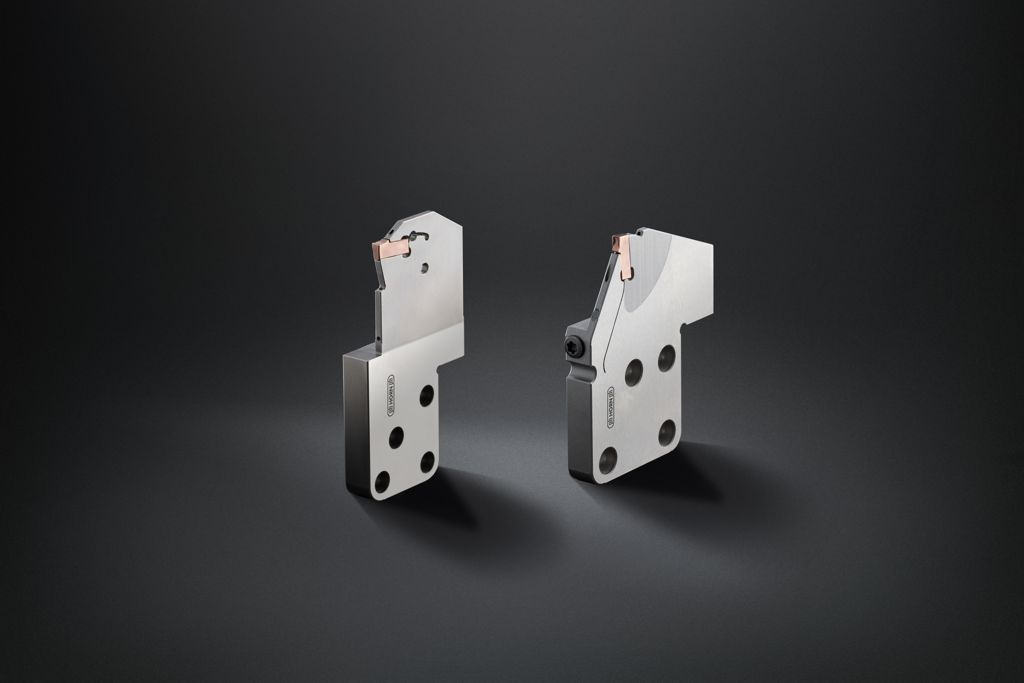

Bereits im Jahr 2019 erweiterte der Werkzeughersteller das Stechsystem S100 um neue Haltervarianten für das Abstechen auf Dreh- und Fräszentren mit der Vorschubbewegung durch die Y-Achse. Das Verfahren ermöglicht einen leistungsfähigen Stechprozess mit hohen Schnittwerten und damit eine kürzere Bearbeitungszeit. Des Weiteren besteht die Möglichkeit zum Abstechen großer Durchmesser mit einem kompakten Stechhalter sowie zum Abstechen mit schmäleren Stechbreiten. Mit der neuen Geometrie rundet Horn nun dieses System ab.
Speziell beim Abstechen von Werkstücken mit größeren Durchmessern entstehen große Hebelkräfte. Die Platzverhältnisse in der Maschine erlauben oft nicht den Einsatz von Werkzeugen mit größerem Querschnitt. Bei der neuen Anordnung der Schneide im Werkzeugträger werden die Schnittkräfte in den Hauptquerschnitt des Stechhalters eingeleitet. Dadurch ergibt sich bei gleichen Querschnitten der Stechhalter eine höhere Steifigkeit des Gesamtsystems. Dies erlaubt höhere Vorschübe bei gleicher Stechbreite. Der Kraftfluss in Längsrichtung des Werkzeugs erlaubt schmälere Halter bei gleicher Steifigkeit des Systems. Bei modernen Generationen der Dreh- und Fräszentren führt das Abstechen mit den neuen Stechwerkzeugen zu einer Einleitung der Schnittkraft in Spindelrichtung und damit zu einer höheren Steifigkeit des Gesamtsystems.
