Grob stellt BAZ mit sechster Achse vor

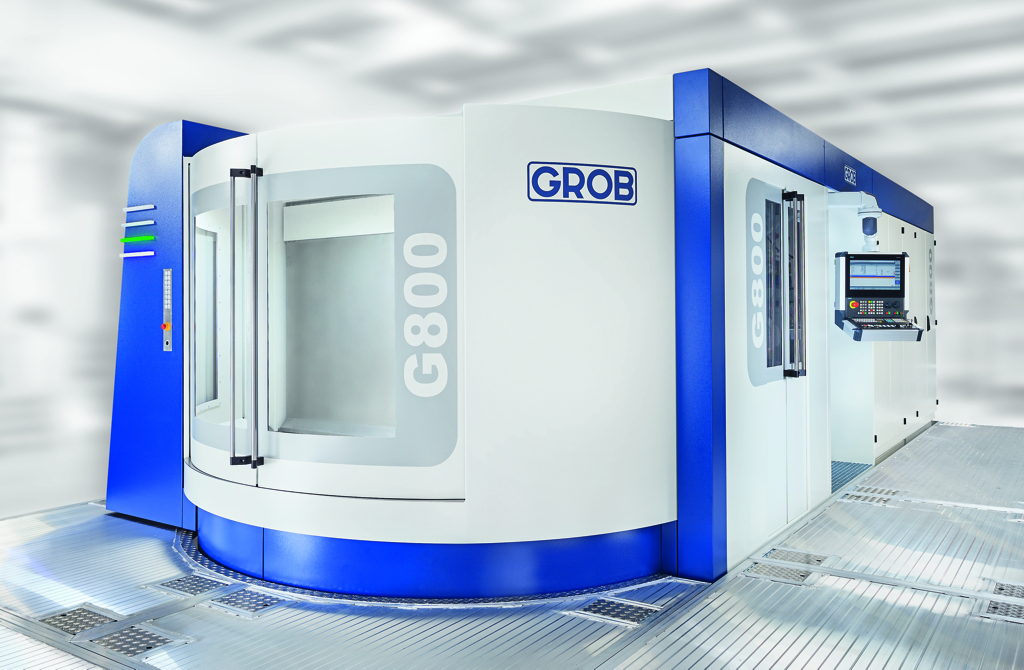

Mit dem Bearbeitungszentrum G800 hat GROB die G-Serie um eine Baugröße erweitert. Sie ist als 4-Achs Bearbeitungszentrum wie auch mit 5 Achsen und sogar mit sechster Achse verfügbar.

6777

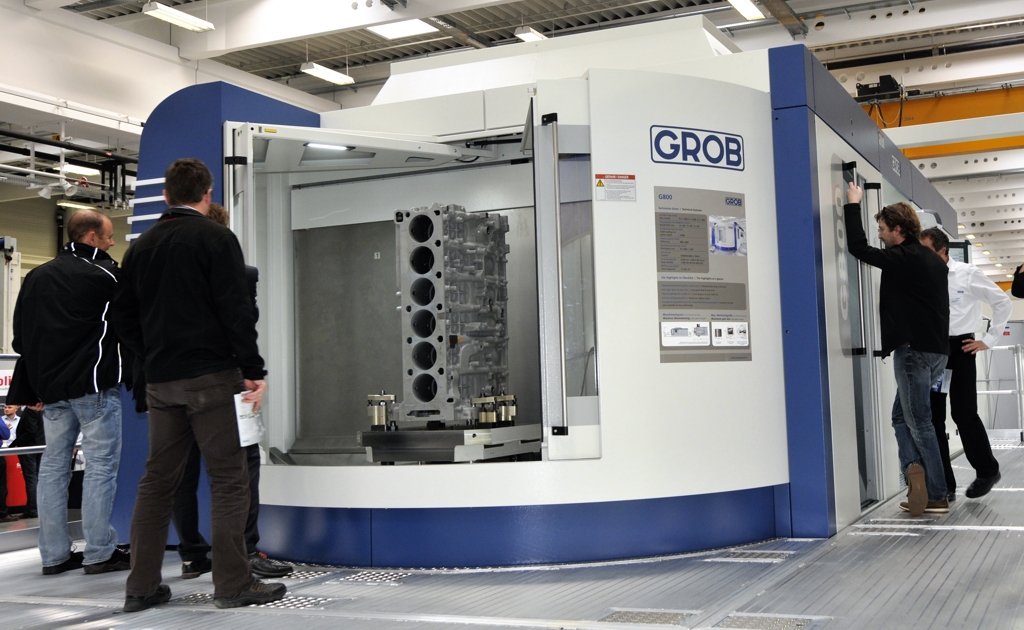

Das Bearbeitungszentrum G800 mit seinen Verfahrwegen X, Y, Z von 1.600, 1.200, 1.300 mm und einer Palettengröße von 800 x 800 mm ist insbesondere für die Bearbeitung größerer Bauteile wie Motorkomponenten und Hinterachsgehäusen für den Nutz-, Agrar- und Baufahrzeug-Bereich konzipiert. Auch im Bereich Universalmaschinen bietet die G800 für den allgemeinen Maschinenbau, der Flugzeugindustrie, dem Formenbau und der Energietechnik das perfekte Maschinenkonzept. Durch das 4- und optional 5- oder 6-achsige Baukastensystem kann die Maschine auf die jeweiligen Kundenanforderungen optimal konfiguriert werden.

Der überdurchschnittlich große Arbeitsraum der G800 ermöglicht die Bearbeitung von Werkstücken bis zu einem Störkreisdurchmesser von 1.600 mm und einer Höhe von 1.500 mm. Ihr exzellenter Spänefall aufgrund steiler Späneschrägen im Arbeitsraum sorgt für einen schnellen Spänetransport. Die sehr gute Span-zu-Span-Zeit wird durch einen zeitoptimierten Werkzeugwechselarm für Werkzeuggewichte bis zu 60 Kilogramm erreicht. Weite Führungsbahnabstände gewährleisten die außerordentlich hohe Maschinensteifigkeit der G800. Durch ihre Größe ist der Einsatz von überlangen Werkzeugen bis zu 850 mm bereits in der Standardversion möglich.

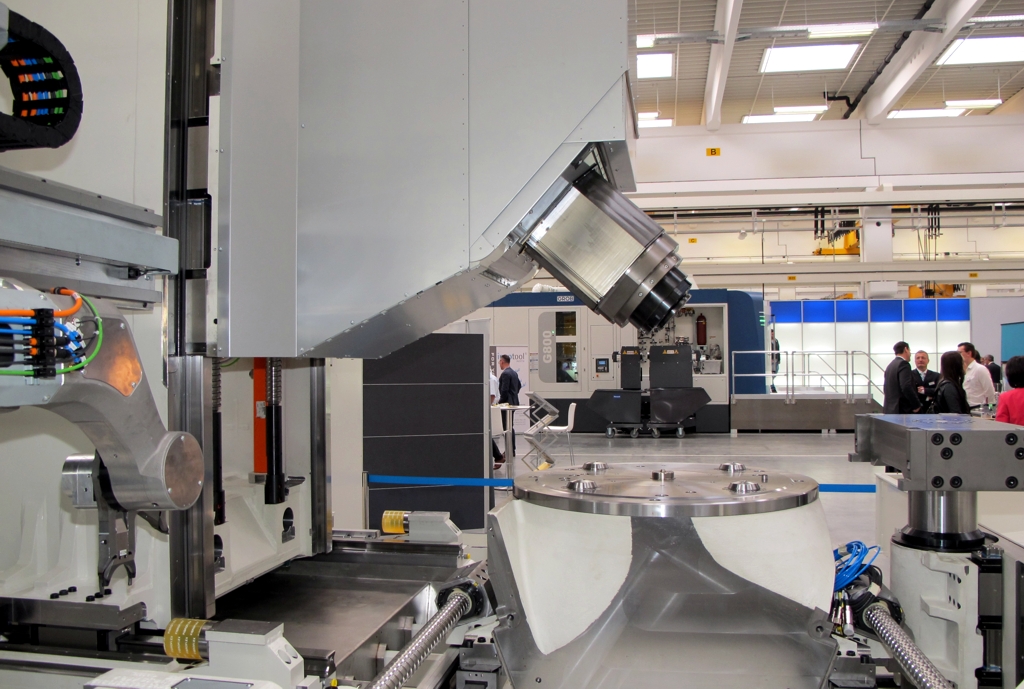

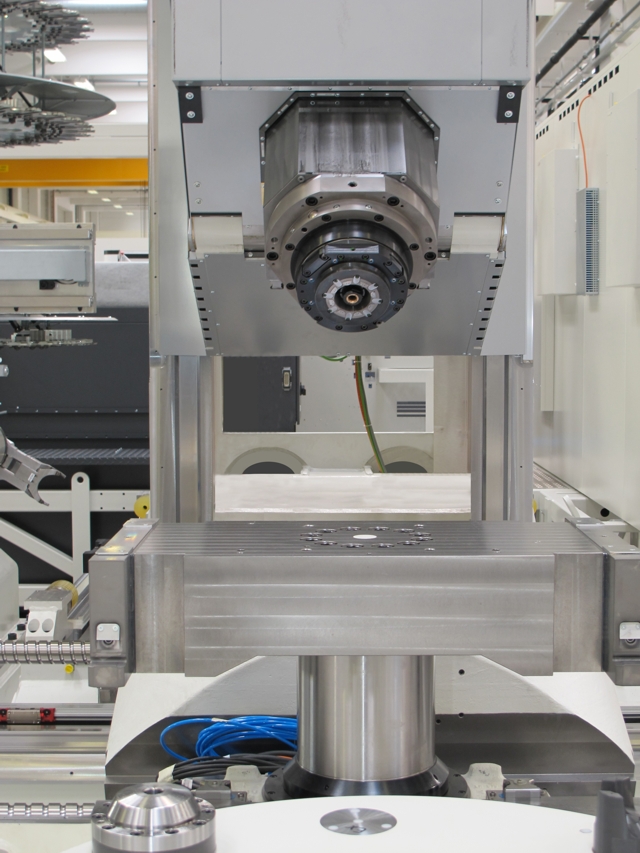

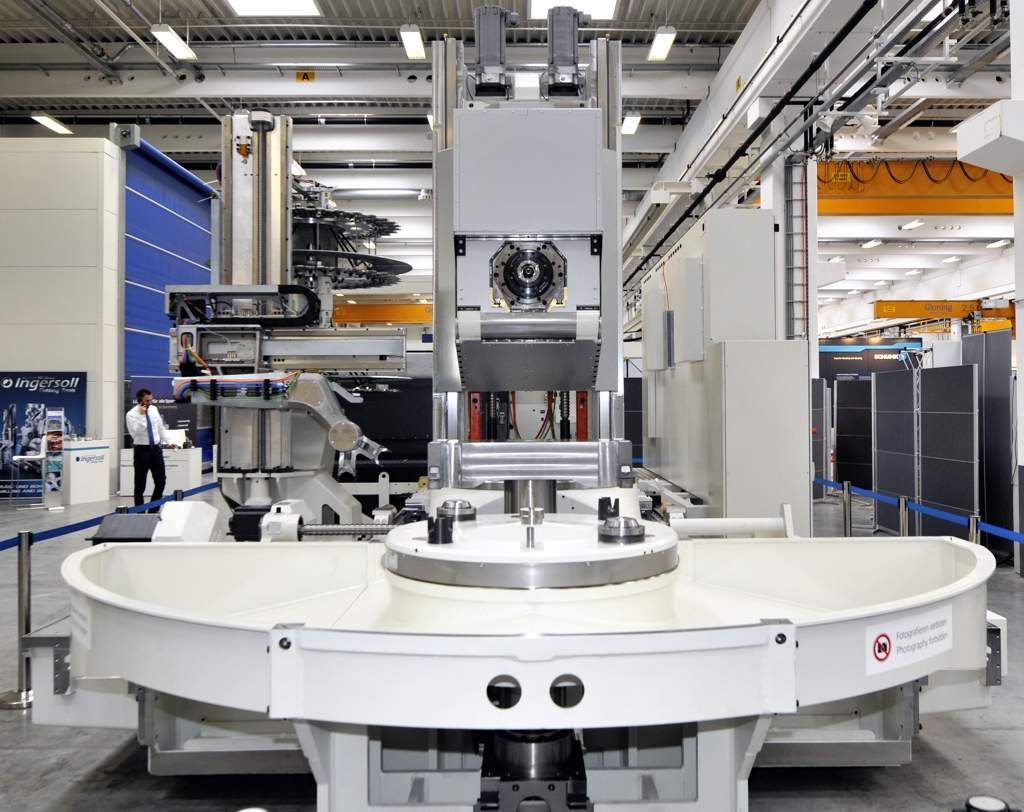

Das GROB-Bearbeitungszentrum G800 ist in sogenannter Fahrständerbauweise ausgeführt. Als Eilganggeschwindigkeiten werden 60 m/min erreicht. Die Frässpindel ist in der 4-Achs-Ausführung horizontal angeordnet. Optional wurde auch eine 5-Achs-Ausführung mit HV-Kopf entwickelt. Der HV-Kopf trägt in einer Pinole die Motorspindel mit 575 Nm bei 40% ED. Die Pinole gestattet eine lineare Zustellbewegung innerhalb des HV-Kopfes von 300 mm. Dadurch lassen sich Bohr- und Gewindebohroperationen wesentlich dynamischer und maschinenschonender realisieren. Weiterhin erzeugt die ausgefahrene Pinole eine „schlanke“ Störkontur der Spindelnase und ermöglicht eine Bearbeitung mit kurzen Werkzeugen auch an schwer zugänglichen Stellen der Werkstücke. Der B-Achs-Rundtisch ist über einen Torquemotor angetrieben und kann während der Bearbeitung hydraulisch mit 10.000 Nm geklemmt werden. Der nutzbare Störkreisdurchmesser des Rundtisches beträgt 1.600 mm.

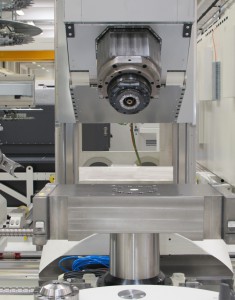

k320_151118_03Neben der Direktbeladung der Werkstücke in den Arbeitsraum der Maschine wurde auch eine Variante mit automatischem Palettenwechsler entwickelt. Durch die steil abfallend gestalteten Späneschrägen ist das G800 auch für die Trockenbearbeitung und Bearbeitung mit Minimalmengenschmierung bestens geeignet. Die Antriebe der linearen Vorschubachsen sind in Kugelrollspindeltechnik ausgeführt. Die Stabilität und Steifigkeit des Bearbeitungszentrums wird über FE-optimierte Basisbaugruppen und großzügig dimensionierte Rollenschienen-Führungen realisiert.

Aus der großen Anzahl an Spindelvarianten werden die von GROB selbst entwickelten und gefertigten Hauptspindeln zur optimalen Prozessauslegung eingesetzt. Sie sind nicht nur ideal auf die G-Module abgestimmt, sondern verfügen auch über Qualitätsmerkmale, wie kürzeste Hochlaufzeiten und universelle Einsetzbarkeit, anforderungsgerechte Drehmomentverläufe, gute Zugänglichkeit und Wartbarkeit, beste mechanische Eigenschaften, Langlebigkeit, sowie ihre Eignung für alle gängigen Kühlschmierstoffe.

k320_151118_05So steht für die Bearbeitung auch eine neue leistungsstarke zweistufige Getriebespindel mit 2.500 Nm (40% ED) und einer Leistung von 80 kW (40% ED) bis 6.000 U/min zur Verfügung. Ihre Vorteile, wie das hohe Drehmoment bei entsprechend hoher Leistung lassen ein enormes Zerspanvolumen zu.

Eine aktive Bohrkopfabstützung für den Einsatz von Winkelfräs-/Bohrköpfen ist für die G800 optional erhältlich. Für die Bearbeitung sind im ersten Schritt Werkzeuge mit HSK-A100 Schnittstelle vorgesehen. Das Werkzeugmagazin hat in der Basisausführung eine Kapazität von 57 Werkzeugen und kann in mehreren Stufen modular erweitert werden.
