Nachdem die Vertikaldrehmaschine CTV 160 bereits Anfang des Jahres ihre Weltpremiere gefeiert hatte, folgen nun mit der CTV 160 linear und der größeren CTV 250 zwei weitere Vertreter dieser zukunftsweisenden Maschinengeneration. Gemeinsam mit der bereits jetzt angekündigten CTV 250 linear formiert sich ein Erfolgsquartett, das in all seinen Varianten und Ausbaustufen neue Maßstäbe im Markt des Vertikaldrehens setzen wird. Und das sowohl in punkto Leistung und Performance als auch dank des New DMG Design mitsamt neuer DMG ERGOline® Control.
Die Argumente für die neuen Vertikaldrehmaschinen von GILDEMEISTER sind offensichtlich überzeugend. So überzeugend jedenfalls, dass allein in den Monaten seit der Weltpremiere der CTV 160 im Februar über 100 Maschinen verkauft worden sind. Und die großen Herbstmessen laufen gerade erst an, bei denen noch dazu mit der CTV 160 linear und der CTV 250 zwei weitere Maschinen dieser Generation ihren Markteinstieg feiern werden. Gute Nachrichten also für alle jene Anwender, die höhere Anforderungen an die Präzision haben können oder denen der bislang mögliche Bearbeitungsdurchmesser nicht ausreichte.
Eins der entscheidenden Differenzierungsmerkmale der CTV-Baureihe ist dabei allen Varianten, Baugrößen und Ausbaustufen gemeinsam: Die drehmomentstarke Spindel, der Schlitten sowie die Genauigkeit bestimmenden Antriebe und Messsysteme liegen grundsätzlich oben im geschützten Bereich der Werkzeugspindel. Mit dem im Markt einzigartigen Y-Verfahrweg und einem großen Z-Achshub lässt sich dabei ein weites Spektrum kurzer und längerer Werkstücke zwischen 20 und 210 mm und dank der CTV 250 nun mit bis zu 220 mm Durchmesser ohne aufwändiges Umrüsten hochpräzise bearbeiten.
Dabei verfährt die Y-Achse der 160er-Maschinen im Bereich von ±90 mm, während die 250er-Klasse einen Verfahrbereich von +90/-65 mm aufweist. Das ermöglicht außermittige Bohr- und Fräsbearbeitungen. Außerdem kann die Y-Achse zum Anfahren eines Messsystems oder Blockwerkzeuges genutzt werden. Vor allem aber ist die oben angeordnete Y-Achse der Schlüssel zu rasanten Werkstückwechseln respektive der Garant für kurze Span-zu-Span-Zeit von unter 5 Sekunden.
In der Standardvariante erfolgt die Zufuhr der Teile über einen Rundtisch mit 20 Stationen. Wechselt das Teilespektrum, kann der Bediener ihn innerhalb weniger Minuten manuell an unterschiedliche Werkstücke anpassen. Für Serienfertiger, die maximale Produktivität verlangen, offeriert GILDEMEISTER eine spiegelbildliche Variante der CTV. So lassen sich zwei ansonsten identische Drehzentren direkt nebeneinander installieren. Ein Werkstückmagazin mit Wendestation oder ein Roboter verbindet beide dann zu einem automatisierten Fertigungssystem für die effiziente Komplettbearbeitung. Dabei kann über ein zusätzliches Teilepufferband auf der Rückseite der Maschine die Fördermenge gezielt den wachsenden Anforderungen angepasst werden.
Ebenfalls interessant für Serienfertiger, also Stückzeitoptimierer, ist der zu integrierende Linearantrieb in der X-Achse. Sowohl bei der jetzt vorgestellten CTV 160 linear als auch bei der angekündigten CTV 250 linear bietet der Direktantrieb das entscheidende Plus an Produktivität etwa beim Bearbeiten von Werkstücken aus den Bereichen Getriebe, Motor und Fahrwerk. Immerhin verdoppelt der Linearantrieb die Beschleunigungswerte in der X-Achse auf 8 m/s2 und maximiert aufgrund seiner Spielfreiheit gleichfalls die Präzision. Vor allem Automotivekunden werden neben der Effizienz auch die extreme Dauergenauigkeit sowie Fertigungsgenauigkeiten in Schleifqualität zu schätzen wissen.
Zusammen mit der ganzheitlich exzellenten Drehperformance gewährleistet die neue CTV-Baureihe aber nicht nur schnellste Produktionszeiten im Serieneinsatz, sondern dank ihrer exzellenten Zugänglichkeit und bedienerfreundlichen Steuerungstechnik auch beste Voraussetzungen für den kompromisslos flexiblen Einsatz im ShopFloor-Bereich. Vor allem an die Universalisten unter den Vertikaldrehern richtet sich denn auch die adaptierte DMG ERGOline® Control mit ihrem riesigen 19“-Screen und dem integrierten ShopTurn-Programmiersystem für den schnellsten Weg vom Rohteil zum fertigen Werkstück. Der große Screen ermöglicht nicht nur einen besseren Ablesekomfort, sondern gibt mit vielen zusätzlichen DMG SOFTkeys® den direkten und einfacheren Zugriff auf Funktionen sowie weitergehender Zustandsinformationen.
Bleibt abschließend nur noch der „zukunftsweisende Hinweis“: Die jetzt vorgestellten 160er- und 250er-Maschinen bedeuten ebenso wenig den Schlusspunkt der Innovationsgeschichte wie die bald schon folgende CTV 250 linear. Denn zum einen bietet der Arbeitsraum der beiden aktuellen Baugrößen genügend kreativen Platz, über die Möglichkeiten der 5 Achs-Bearbeitung mit einer CTV nachzudenken. Und zum anderen gibt es genügend Werkstücke, die ein noch größeres respektive noch stärkeres Modell durchaus rechtfertigen würden…

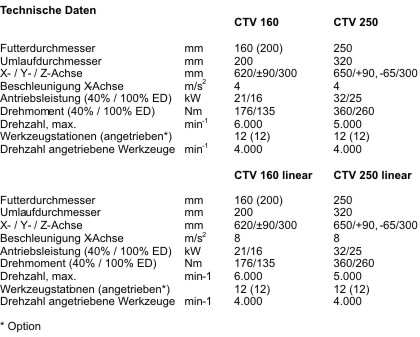

Highlights der CTV-Baureihe
– Höhere Genauigkeit – Positionsstreubreite < 1µm
– Höhere Produktivität und Dynamik – Verkürzung der Be- und Entladezeit, 60 m/min Eilgang, bis zu 1g Beschleunigung
– Höchste Prozesssicherheit – verschleißfreier Antrieb
– DMG ERGOline® Control mit 19″-Bildschirm und Siemens ShopTurn*, einfache und schnelle Programmerstellung mit 3D-Simulation
– Großer Z-Achshub – dadurch rüstarme Bearbeitung kurzer und langer Werkstücke, Teilehöhen von 5 bis 210 mm, Durchmesser bis 220 mm
– Automation im Standard, einfach und flexibel; bis zu 48 Plätze – auf unterschiedliche Werkstücklängen einfach höhenverstellbar mit automatischer Werkstückzentrierung
– Automatisch (hydraulisch) gesteuerter Reitstock jetzt im Standard
– Span-zu-Span < 5 Sek.
– Hohe Stabilität, Führungen Gr. 45 für rauen Produktionsalltag
– Geringe Aufstellfläche von ca. 5,3 m2
– Optimale Zugänglichkeit – breite und hohe Tür mit großer Sichtscheibe
– Interne Werkstückkontrolle durch Messtaster*
– Einfacher Transport: staplerfähig
– Höchste Wartungs- und Servicefreundlichkeit
* Option

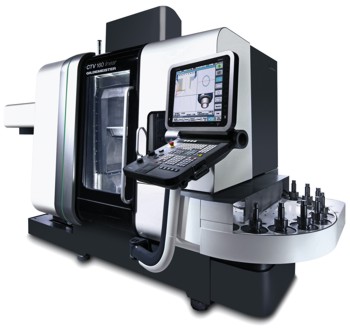

Bild 1: Nachdem die Vertikaldrehmaschine CTV 160 bereits Anfang des Jahres ihre Weltpremiere gefeiert hatte, folgen nun mit der CTV 160 linear und der größeren CTV 250 zwei weitere Vertreter dieser Maschinengeneration.

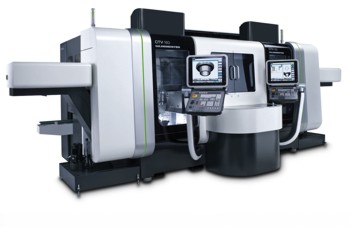

Bild 2: Für Serienfertiger, die maximale Produktivität verlangen, offeriert GILDEMEISTER eine spiegelbildliche Variante der CTV. So lassen sich zwei ansonsten identische Drehzentren direkt nebeneinander installieren.

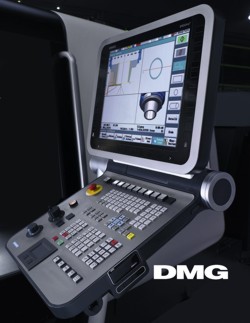

Bild 3: Vornehmlich an die Universalisten unter den Vertikaldrehern richtet sich die adaptierte DMG ERGOline® Control mit ihrem großem 19“-Screen.
