Es heißt zwar auch H.Plus-300, aber dies dürfte neben der leuchtend hellblauen Farbe auch schon die einzige Gemeinsamkeit
mit der Vorgängermaschine sein. Das neue horizontale Bearbeitungszentrum MATSUURA H.Plus-300 gefällt durch deutlich verbesserte technische Merkmale und ein neues Design.
Anlässlich der AMB Stuttgart 2008 stellt MATSUURA in der Halle 5, Stand A 53 erstmals dieses 2007 präsentierte neue Hochleistungsbearbeitungszentrum mit dem 15 fach Palettenspeicher PC 15 vor. Auf kleinster Stellfläche können in einem dreistöckigen Rundspeicher 15 Paletten der Größe 300 x 300 mm gespeichert werden.
Ergänzt wird dieses Konzept durch ein neues Werkzeugmagazin für 320 Werkzeuge (optional bis 520 Plätze) und eine 4fach Vorrüststation zur Minimierung der Bereitstellungszeiten.
Flexibler und effizienter kann man kleine und mittlere Serien auf einem horizontalen Bearbeitungszentrum kaum fertigen.
Die Verfahrwege sind größer geworden. 500/560/500 mm (X/Y/Z) erlauben die Bearbeitung von Werkstücken bis zu einer Größe von D530 mm x H760 mm, wobei der minimale Abstand von Spindelnase zur Palettenmitte nun 70 mm beträgt. Trotz der größeren Verfahrwege konnte der Platzbedarf um 14% reduziert werden.
Die Dynamik wurde um 20% erhöht: höhere Eilgänge (60 m/min) und mittlere Beschleunigungen in den Linearachsen von 1G verheißen deutlich kürzere Laufzeiten. Die optional direktgetriebene B-Achse (100 min-1) und ein neuartiger Werkzeugwechsler mit Span-zu-Span-Zeiten von 2,7 Sek. weisen in die gleiche Richtung.
Mehr Späne je Zeiteinheit wollen gehandhabt werden: Der Arbeitsraum wurde geglättet, die Führungsbahnabdeckungen in W-Form mit 45° Gefälle ausgestattet. In zwei großen, thermisch isolierten Schwemmrinnen werden die Späne mithilfe zweier Spiralspäneförderer nach hinten aus dem Arbeitsraum herausgeführt.
Erstmals zeigt MATSUURA an der neuen H.Plus-300 eine Thermokompensation der Linearachsen, die mithilfe zahlreicher Thermosensoren die Längenausdehnung und Durchbiegung der betreffenden Gusselemente des Gestells erkennt und per Software in der Steuerung kompensiert.

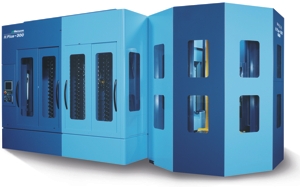

Bilder: H.Plus-300 PC 15 Palettenwechsler
Technische Daten:
Verfahrweg
> X-Achse 500 mm
> Y-Achse 560 mm
> Z-Achse 500 mm
> B-Achse 360°
Abstand zwischen Palettenoberfläche und Spindelmitte 80 ~ 640 mm
Abstand zwischen Palettenmitte und Spindelnase 70 ~ 570 mm
Palettengröße 300 x 300 mm
Max. Palettenbelastung 250 kg
Max. Werkstückgröße ø530 x H760 mm
Spindeldrehzahl 50 ~ 15,000 min-1 (Option 20.000, 30.000 min-1)
Max. Drehmoment 120 Nm / 1,200 min-1
Eilgang (X/Y/Z) 60.000 mm/min
Vorschub (X/Y/Z) 1 ~ 60.000 mm/min
Durchsch. Beschleunigung Linearachsen 1G
Werkzeugaufnahme BT 40 JIS B 6339
Option: SK 40 / HSK-A 63
Werkzeugplätze 51
Option: bis zu 520
Max. Werkzeugdurchmesser 90 mm (bei freien Nebenplätzen 150)
Max. Werkzeuglänge 300 mm
Max. Werkzeuggewicht 8 kg
Werkzeugwechselzeit: Span-zu-Span 2.6 Sek.
Anschlusswert kVA 50 (ATC 51/B-Achse)
Über MATSUURA Machinery GmbH
1935 in Japan gegründet, steht der Name MATSUURA heute weltweit als Synonym für schnelle und präzise Zerspanung von kubischen Werkstücken. Das Traditionsunternehmen mit Tochtergesellschaften in Kanada, Großbritannien und Deutschland, entwickelt und fertigt für seine Kunden aus den Bereichen Maschinenbau, Feinmechanik, Optik, Luft- und Raumfahrt hoch automatisierte Bearbeitungszentren der Spitzenklasse. Der hohe Qualitätsanspruch wird zudem durch die Zertifizierungen nach ISO 9001, ISO 14001 und weitere internationale Standards deutlich.
In Deutschland ist MATSUURA als führender Full Service Anbieter für den Bereich Hochgeschwindigkeits- und Hartbearbeitung von kubischen Werkstücken bekannt. Die extrem leistungsfähigen und maßgeschneiderten MATSUURA Maschinen entsprechen in hohem Maße den Anforderungen des deutschen Marktes. Seit 2007 ist das Fräsen, Drehen und Schleifen auch in 5-achsige Maschinenkonzepte integriert. Kompetente und hervorragend qualifizierte Mitarbeiter der MATSUURA Machinery GmbH in Wiesbaden-Nordenstadt sind für unsere Kunden in Deutschland erste Ansprechpartner in Bezug auf Beratung, Vertrieb und Service von Maschinen der Marken MAXIA und NIIGATA.
Die MATSUURA Machinery GmbH kann seit 2001 auf steigende Verkaufszahlen zurückblicken. Im Jahr 2007 hat das Unternehmen einen Umsatz von rund 24 Mio. Euro erzielt.
