Im April 2006 hat die Hermle AG Ihr neues Großbearbeitungszentrum C 50 U dynamic vorgestellt. Nach erfolgreicher Markteinführung, folgt nun die Automatisierung, mit dem neuen Palettenwechselsystem PW 2000 und drei unterschiedlichen Werkzeugzusatzmagazine.
Adaptiert, wie alle Palettenwechselsysteme der Hermle AG, wird das System als komplette Einheit (Kompletttransport) frontal vor die C 50 U dynamic. Hieraus resultiert dann der neue Name C 50 UP dynamic.
Das Palettenwechselsystem PW 2000 wurde speziell für die C 50 U dynamic konzipiert und kann Transportgewichte von bis zu 2000 kg pro Seite inkl. Palette handhaben. Das System besteht aus einer NC-gesteuerten Fahreinheit und einer Dreheinheit mit Doppelgreifer. Die großzügig dimensionierten Zugangstüren (frontal und seitlich) ermöglichen dem Maschinenbediener den ergonomischen Zugang zum Arbeitsraum und zum Rüstplatz der Maschine.
Die Werkzeugzusatzmagazine werden an die Standardbelade-stelle auf der Rückseite der Maschine adaptiert und bieten zusätzlich 41 oder 162 Werkzeugplätze bei der SK 40/HSK A 63 Schnittstelle oder zusätzlich 124 Werkzeugplätze bei der SK 50 / HSK A 100 Schnittstelle. Ein zusätzliches Bedienpult für die direkte Werkzeugdateneingabe befindet sich direkt an der Werkzeugbeladestelle, an welcher bis zu 6 Werkzeuge gleichzeitig be- oder entladen werden können. Die Zusatzmagazine erhöhen die Bearbeitungskapazität und ermöglichen vor allen Dingen lange Maschinenlaufzeiten bei automatisierten Anlagen. Eine eigene in die Steuerung integrierte Werkzeugmanagementsoftware erleichtert dem Bediener die Werkzeugverwaltung.
Im nächsten Schritt wird auch eine Speichereinheit für bis zu 21 Palettenplätze angeboten.
BILD 1: C 50 UP dynamic als Schnittdarstellung mit Palettenwechselsystem PW 2000 und Zusatzwerkzeugmagazin ZM 124
Technische Eckpunkte PW 2000
– Palettenabmessungen 800 x 800 / Ø 1000 mm oder 1000 x 800 / Ø 1166 mm
– Palettenplätze ohne Speicher 2 Stück
– Palettenplätze mit Speicher 21 Stück
– Transportgewicht pro Seite max. 2000 kg inkl. Palette
– Wiederholgenauigkeit < 0,01 mm
– NC-gesteuerte Fahreinheit mit Hubvorrichtung
– Dreheinheit mit Doppelgreifer
– Großzügige Frontschiebetür mit optimalem Zugang zum Rüstplatz
– Seitliche Zugangstür mit direktem Zugang zum Arbeitsraum der Machine ohne durch das Palettenwechselsystem eingeschränkt zu werden. Das Bedienpult kann durch die Türe vor den Maschinenarbeitsraum geschwenkt werden.
Technische Eckpunkte Zusatzmagazine
– Zusatzmagazine mit bis zu 41, 124 oder 162 Werkzeugplätze
– Werkzeugdurchmesser bis zu 250 mm
– Werkzeuglängen bis zu 430 mm
– Werkzeuggewichte bis zu 30 kg
– Schnittstellen: SK 40 / HSK A 63 oder SK 50 / HSK A 100

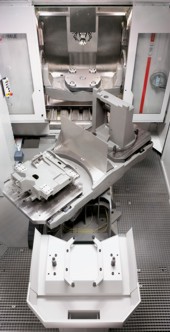

BILD 2: Palettenwechselvorgang bei der C 50 UP dynamic
Infos zur Grundmaschine
Maschinengrundaufbau in der bewährten modifizierten Gantrybauweise mit optimaler Hauptachsenabstützung. Tandemantrieb in der Y-Achse für eine hohe Maschinendynamik, bei idealer Kräfteaufnahme durch drei Führungen mit je einem Führungsschuh.
Zwei NC-Schwenkrundtische mit integriertem Torque-motor (C-Achse) und Tandemantrieb (A-Achse). Schwenkbereiche von +30° / -115° für den flexiblen Einsatz im 5-Achs-Sektor. Hohe Maschinendynamik für schnelle Werkzeugwechselzeiten und dynamische Fräsprozesse und das bei einer Präzision im einstelligen µ-Bereich. Bewährte Steuerungstechnologie in Verbindung mit modernster Bustechnologie für sichere Frässtrategien.
Nützliche Details wie die Trittpodeste vor und neben der Maschine, automatisches Dachteil, Späneförderer, Kasettenverkleidung mit integrierten zentralen Kabel-führungen, Servicetüren vor allen Fluidaggregaten, edelstahlverkleideter Arbeitsraum und auch Optionen wie innere Kühlmittelzufuhr, Ölnebelabsaugung u.v.m. ergänzen den idealen Einsatz im Fertigungsbereich.
Einige Vorteile im Überblick:
– Tandemantrieb für hohe Maschinendynamik in der Y-Achse
– Optimales Kräfteverhalten durch 3 Führungen mit je einem Führungsschuh
– Linearachsen oberhalb des Arbeitsraums
– Arbeitsraum mit senkrechten Wänden für optimalen Spänefall komplett in Edelstahl verkleidet
– Sehr gute Zugänglichkeit bei einer optimalen Ergonomie für den Bediener
– Direktantriebstechnik in der C-Achse (Torquemotor)
– Tandemantrieb in der A-Achse für eine dynamische 5-achs Bearbeitung von Werkstücken bis zu 2000 kg
– Gekapselter Arbeitsraum mit automatischem Dachteil und Verbundglas-Sicherheitsscheiben
– Modernste Bustechnologie

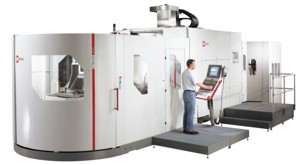

BILD 3: C 50 UP dynamic, Frontansicht geschlossen mit Palettenwechselsystem PW 2000 und Werkzeugzusatzmagazin ZM 41
