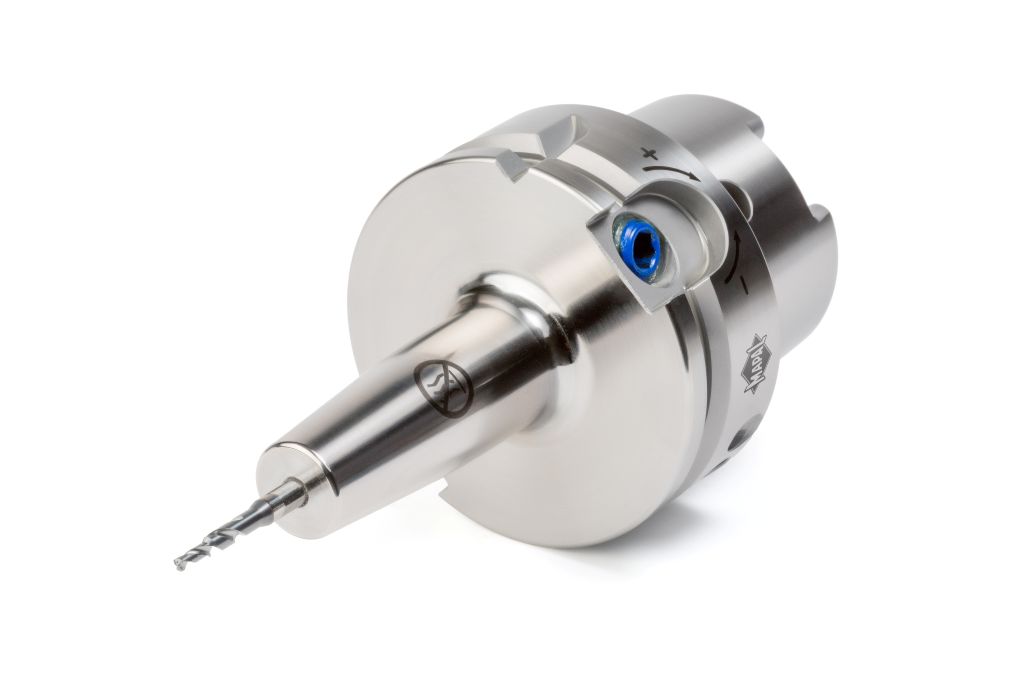

Mit dem UNIQ DReaM Chuck mit 4,5°-Kontur erweitert MAPAL sein Hydrodehnspannprogramm um die Spanndurchmesser 3 bis 5 mm. Damit steht Anwendern erstmals auch für kleine Werkzeugdurchmesser eine Lösung zur Verfügung, die die Vorteile der Hydrodehnspanntechnik mit der Kontur eines Warmschrumpffutters verbindet.
Mit neuen Modellen des UNIQ DReaM Chuck mit 4,5°-Kontur erschließt MAPAL den Spannbereich von 3 bis 5 mm nun auch für die Hydrodehnspanntechnik. Dabei geht die Neuentwicklung deutlich über eine reine Programmerweiterung hinaus: Anwendern steht damit auch für kleine Werkzeugdurchmesser eine Lösung zur Verfügung, die die Vorteile der Hydrodehnspanntechnik mit der Originalkontur eines Warmschrumpffutters nach DIN 69882-8 verbindet. Sie können auch im kleinen Durchmesserbereich auf Hydrodehnspanntechnik umsteigen, ohne Anpassungen am Bearbeitungsprozess oder an bestehenden Störkonturen vornehmen zu müssen.
Mehr als eine Programmerweiterung
Dass MAPAL den Spannbereich von 3 bis 5 mm nun auch in der Hydrodehnspanntechnik abdeckt, ist mehr als eine reine Erweiterung des Programms. Die neuen Futter wurden für diesen Bereich konstruktiv eigenständig ausgelegt. Trotz geringer Abmessungen mussten Hydrodehn- und Betätigungseinheit so integriert werden, dass Prozesssicherheit, Bauraum und Funktion im Einklang stehen und gleichzeitig die originale Warmschrumpfkontur nach DIN 69882-8 erhalten bleibt. MAPAL löst diese konstruktive Aufgabe unter anderem durch die Platzierung der Betätigungseinheit im HSK-Bund. Dadurch bleibt die originale Warmschrumpfkontur erhalten, während gleichzeitig die Vorteile der Hydrodehnspanntechnik auch im kleinen Spannbereich nutzbar werden.
Direktspannung statt zusätzlicher Zubehörteile
Bei kleinen Durchmessern kommen bis dato häufig Spannfutter mit Reduzierhülsen zum Einsatz. Diese zusätzlichen Komponenten können jedoch den Rundlauf beeinträchtigen und damit Oberflächenqualität und Prozessstabilität negativ beeinflussen. Mit dem neuen UNIQ DReaM Chuck 4,5° lassen sich Werkzeuge mit Schaftdurchmessern von 3 bis 5 mm direkt im Hydrodehnspannfutter spannen. Gerade bei anspruchsvollen Anwendungen im Mikrobereich ist das ein wesentlicher Vorteil.
Durchgängige Kühlmittelzufuhr und hohe Prozesssicherheit
Ein zentrales Merkmal der neuen Lösung ist die durchgängige Kühlmittelzufuhr für innengekühlte Werkzeuge. Ohne Reduzierhülse gelangt das Kühlmittel stabil und verlustarm bis an die Schneide. Gerade bei kleinen und bruchempfindlichen Werkzeugen ist dies ein wichtiger Beitrag zur Prozesssicherheit. Die hohe Systemdichtigkeit sorgt für stabile Kühl- und Druckbedingungen und unterstützt gleichbleibende Bearbeitungsergebnisse.
Hinzu kommt die optimierte Kammergeometrie des Spannsystems. Sie trägt zur Dämpfung von Mikroschwingungen bei, verbessert die Laufruhe und wirkt sich positiv auf Standzeiten und Oberflächengüte aus. So entsteht ein Spannsystem, das speziell für die Anforderungen kleiner Durchmesser ausgelegt ist.
Vorteile in Anwendung und Handling

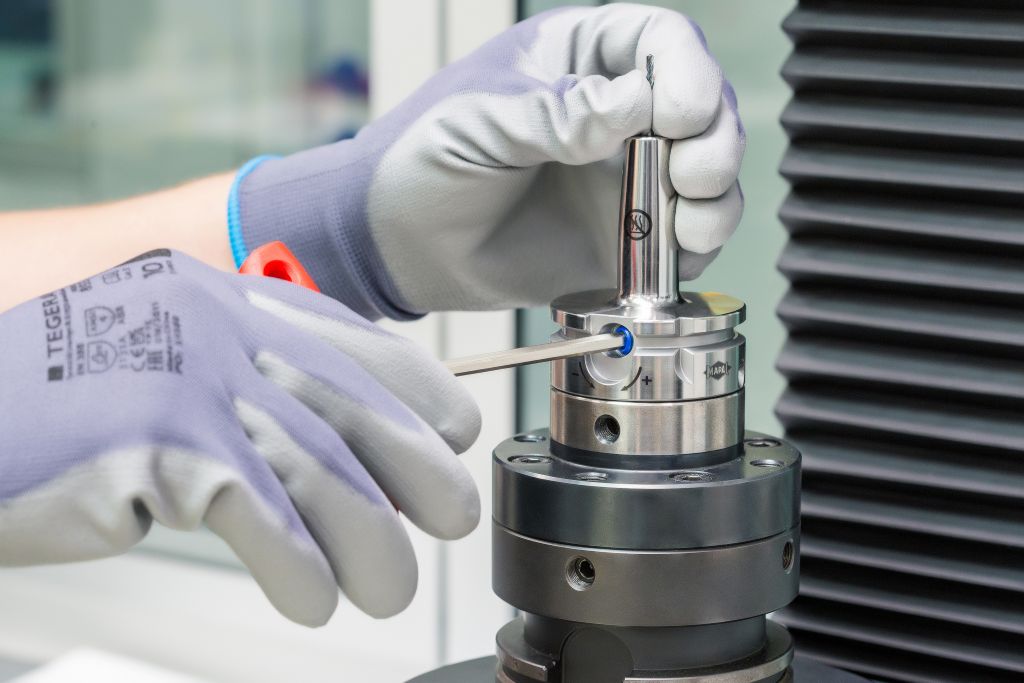

Auch im Handling bietet die neue Lösung Vorteile. Da keine zusätzlichen Komponenten erforderlich und im Vergleich zu Schrumpffuttern keine thermischen Prozesse nötig sind, vereinfacht sich der Werkzeugwechsel und die Effizienz im Produktionsalltag steigt.

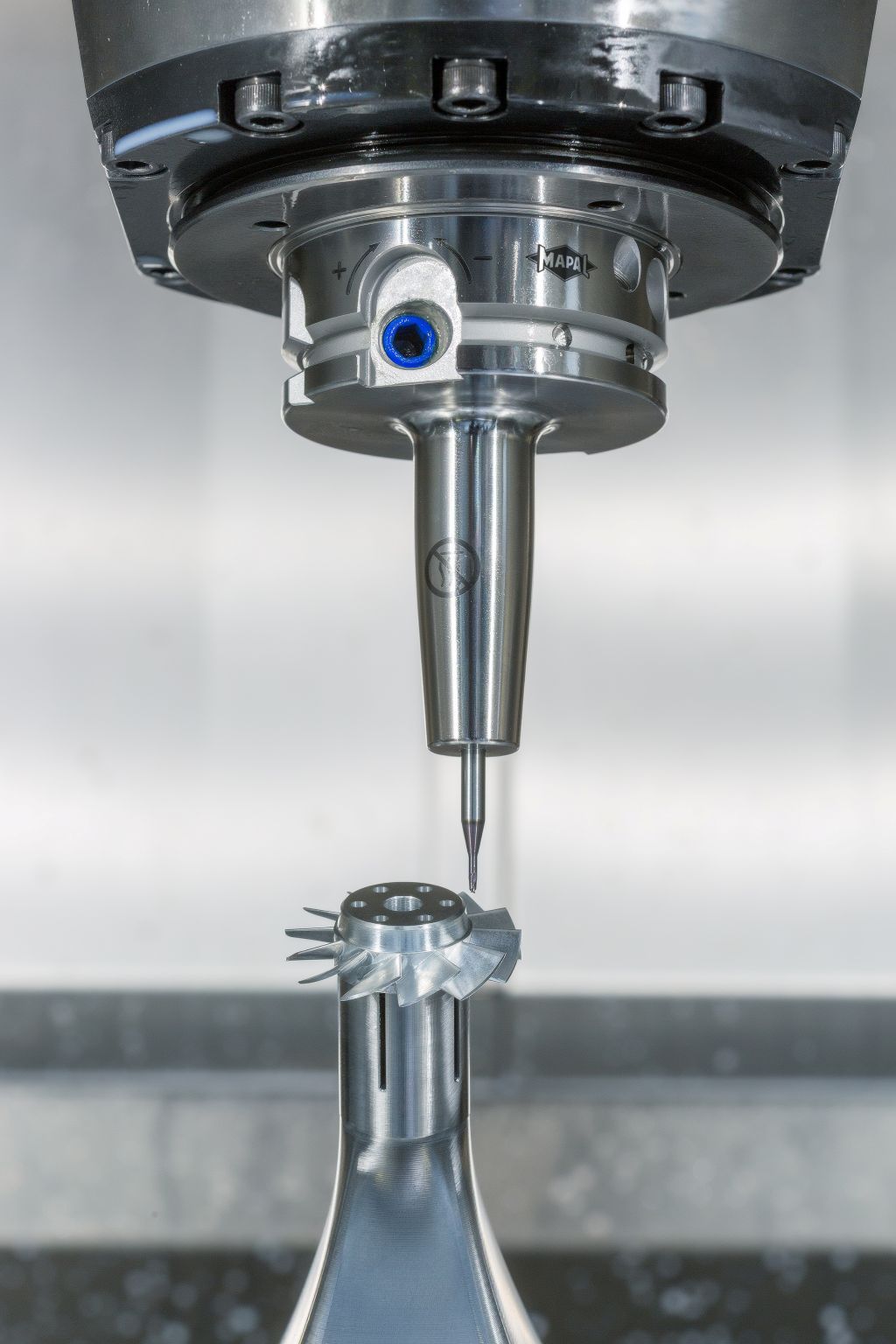

Die neue Lösung richtet sich an Anwendungen mit kleinen Werkzeugdurchmessern beim Fräsen, Bohren und Reiben – beispielsweise in der Medizintechnik, in der Elektrotechnik, im Formenbau sowie in der Uhren-, Luftfahrt- und Automobilindustrie.
Zur AMB im September 2026 in Stuttgart bringt MAPAL die neuen Ausführungen des UNIQ DReaM Chuck mit 4,5°-Kontur mit der Schnittstelle HSK-A63 in 80 mm Länge auf den Markt. Weitere Schnittstellen und Längen folgen. Das Unternehmen ist damit aktuell der weltweit einzige Hersteller, der ein durchgängiges Programm an Hydrodehnspannfuttern mit original 4,5°-Kontur von 3 bis 32 mm anbietet.
