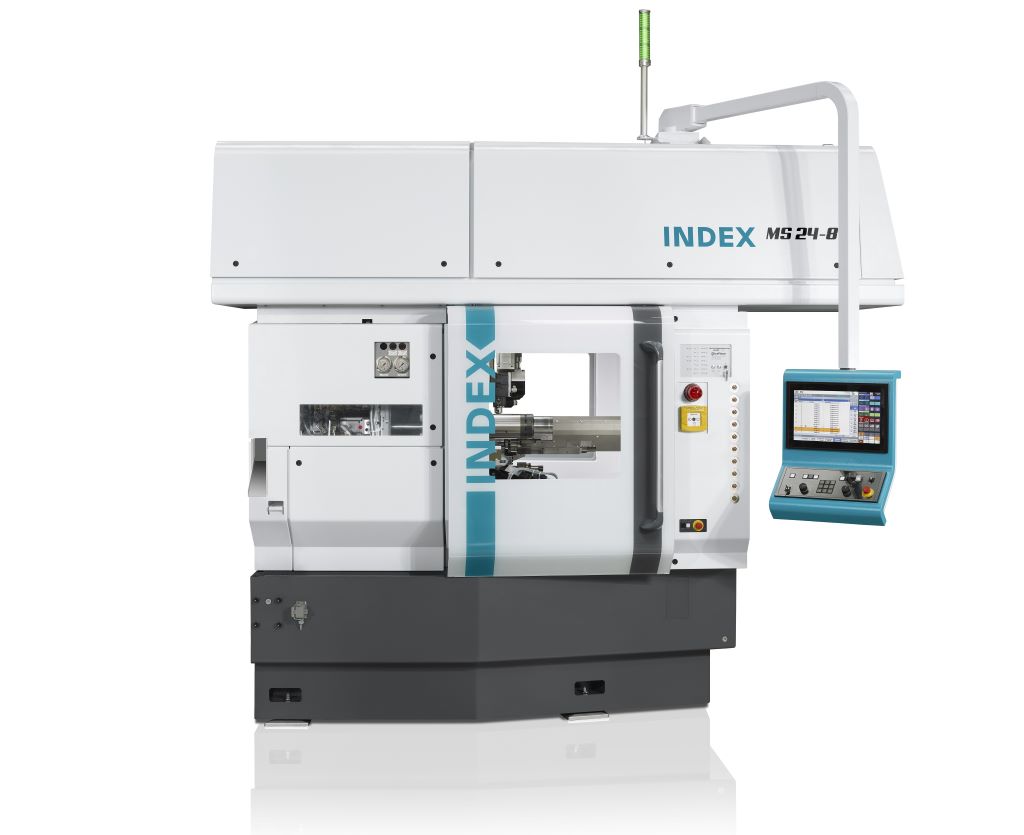

Der neue Mehrspindeldrehautomat INDEX MS24-8 ist die logische Konsequenz, die Stärken der MS24-6 in eine achtspindlige Version zu übertragen. Der neue Achtspindler baut auf der bisherigen MS22-8 auf und überzeugt ebenfalls mit 24 mm Spindeldurchlass an seinen acht Hauptspindeln sowie mit bis zu zwei hydraulisch verriegelten, extrem schnellen Schwenk-Synchronspindeln und mit bis zu maximal 16 Werkzeugträgern. Die INDEX MS24-8 lässt sich entweder als klassischer Achtspindler, als Doppel-4-Spindler oder im Modus der doppelten Rückseitenbearbeitung nutzen. Damit können Werkstücke unterschiedlichster Komplexität und Balance zwischen Vorder- und Rückseite gefertigt werden.
Neu gegenüber der Vorgängermaschine INDEX MS22-8 ist die INDEX W-Verzahnung an den Werkzeugträgern. Dieses vielfach bewährte System ermöglicht dem Bediener den bereits in X und Y voreingestellten Werkzeughalter ohne zusätzlichen Aufwand draufzustecken, was das µm-genaue Ausrichten deutlich beschleunigt. Außerdem kommt an der Maschine eine energieeffiziente frequenzgeregelte Hydraulikpumpe zum Einsatz. Sie sorgt für minimierten Stromverbrauch, geringere Geräuschentwicklung und ein gleichmäßigeres Druckniveau. Die Spindeln weisen eine verbesserte Anschlussgeometrie für Spannmittel auf, so dass an der Hauptspindel jetzt auch serienmäßig eine Hainbuch TOPlus-Axfix-Spannung auswählbar ist.
Auch in der Peripherie hat sich einiges verbessert. So kommt an der MS24-8 erstmals eine energieeffiziente Kühlschmierstoffanlage für Mehrspindler zum Einsatz. Mit optimierter Pumpenauslegung im Niederdruckbereich und für den Wärmehaushalt sowie mit frequenzgeregelten Hochdruckpumpen muss künftig bei gleichen Druck- und Volumenstromverhältnissen in der Maschine deutlich weniger Energie aufgewendet werden. Der Anwender darf sich über einen zusätzlichen Gewinn freuen: Denn dadurch, dass weniger Wärme in das System eingebracht wird, muss er diese auch nicht aufwendig herauskühlen.
Benjamin Klotz, Leiter Entwicklung & Konstruktion der Mehrspindeldrehautomaten bei INDEX, bringt die Stärken auf den Punkt: „Mit der INDEX MS24-8 bieten wir ein modernes, flexibles Maschinenkonzept, das die bewährten INDEX-Merkmale besitzt. Mit angetriebenen Werkzeugen, C- und Y-Achsen können auf der Maschine neben den üblichen Bearbeitungsverfahren beispielsweise auch Polygondrehen, Mehrkantdrehen, Wälzschälen, Torxfräsen, Konturfräsen, Schrägbohren oder High-Speed-Wirbeln ausgeführt werden.“
Highlights der INDEX MS24-8:
- Flexibles Baukastenkonzept
- Acht einzeln steuerbare Motorspindeln in kompakter, fluidgekühlter Spindeltrommel mit Hirthverzahnung
- Rüstzeitreduzierung durch INDEX W-Verzahnung
- Energiesparend durch frequenzgeregelte Systemhydraulik
- Erster Mehrspindler mit energieeffizienter Kühlschmierstoffanlage
- Einsatz als Achtspindler, Doppel-4-Spindler oder im Modus doppelte Rückseitenbearbeitung
- Nutzung als Stangenmaschine oder mit Roboterbeladung
- Automatisierungslösungen zur Werkstückzu- und -abführung
