Zerspanungswerkzeuge für Medizinbauteile

ISCAR entwickelt seine Werkzeuge für die anspruchsvollen Anwendungen in der Medizintechnik ständig weiter. Dies betrifft das ganze Spektrum der spanenden Bearbeitung mit gerichteter Geometrie.

1874

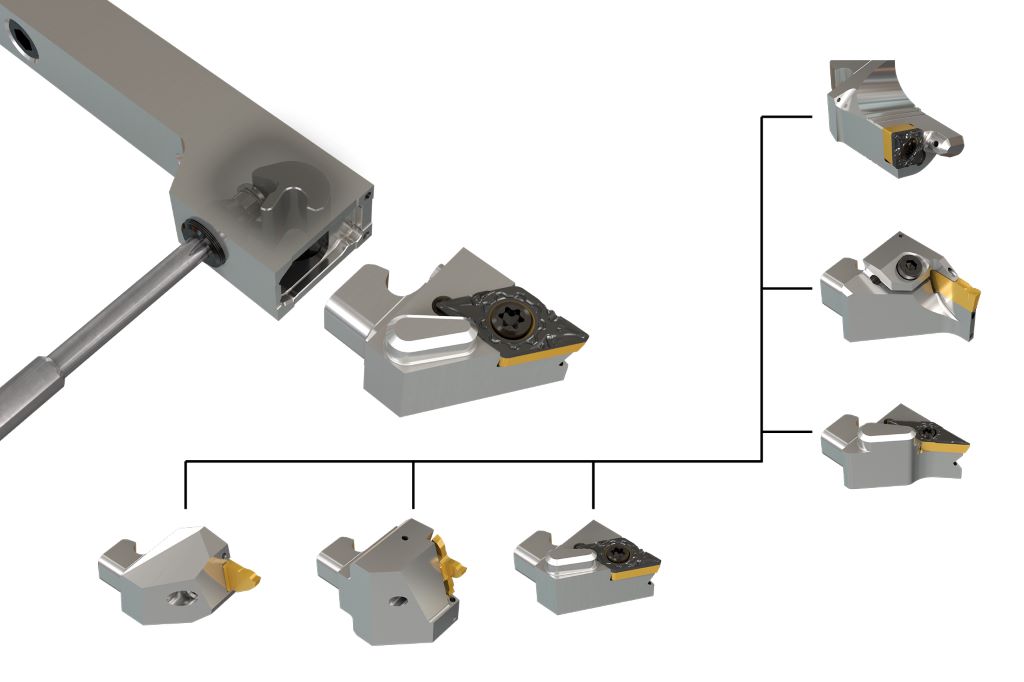

Speziell für die Bearbeitung von Kleinteilen auf Langdrehern hat ISCAR beispielsweise das Wechselkopf-System NEOSWISS entwickelt. Bild: Iscar

Die Fertigung komplexer Medizinbauteile erfordert immer spezialisiertere Lösungen. Gefragt sind wirtschaftliche Bearbeitungsstrategien sowohl für spezifische Unikate als auch für Serienprodukte.

Die Fertigung komplexer Medizinbauteile erfordert spezialisierte Lösungen, da vom patientenspezifischen Unikat bis hin zur Serienproduktion von Standardprodukten wirtschaftliche Bearbeitungsstrategien gebraucht werden. Bild: Iscar

ISCAR bietet innovative Zerspanungswerkzeuge zum Drehen, Ein- und Abstechen, zur Gewindeherstellung, zum Fräsen und Bohren. Damit können Anwender hochwertige Instrumente und Implantate fertigen – etwa für Knie- und Hüftgelenke. Dazu bietet ISCAR Fräser aus dem Vollhartmetall (VHM)- und MULTI-MASTER-Programm.

Bei diesen Werkzeugen bringt der Hersteller seine breite Erfahrung im Werkzeug- und Formenbau ein, denn die Implantate bestehen in der Regel aus schwerzerspanbaren Werkstoffen wie Kobalt-Chrom-Legierungen oder Titan. Für die Vorbearbeitung werden FEEDMILL-Hochvorschubfräser oder VHM- und MULTI-MASTER-Kugelkopffräser eingesetzt, beim anschließenden Schlichten sind VHM- oder MULTI-MASTER-Kugelkopffräser im Chatterfree-Design gefragt.

Dank ihrer ungleichen Zahnteilung dämpfen sie auftretende Vibrationen effizient. Besonders die Anwender von Maschinen mit geringer Leistung erzielen damit ein hohes Zeitspanvolumen bei wenig Vibrationsneigung.

Schnelle Bearbeitung von Femurbauteilen

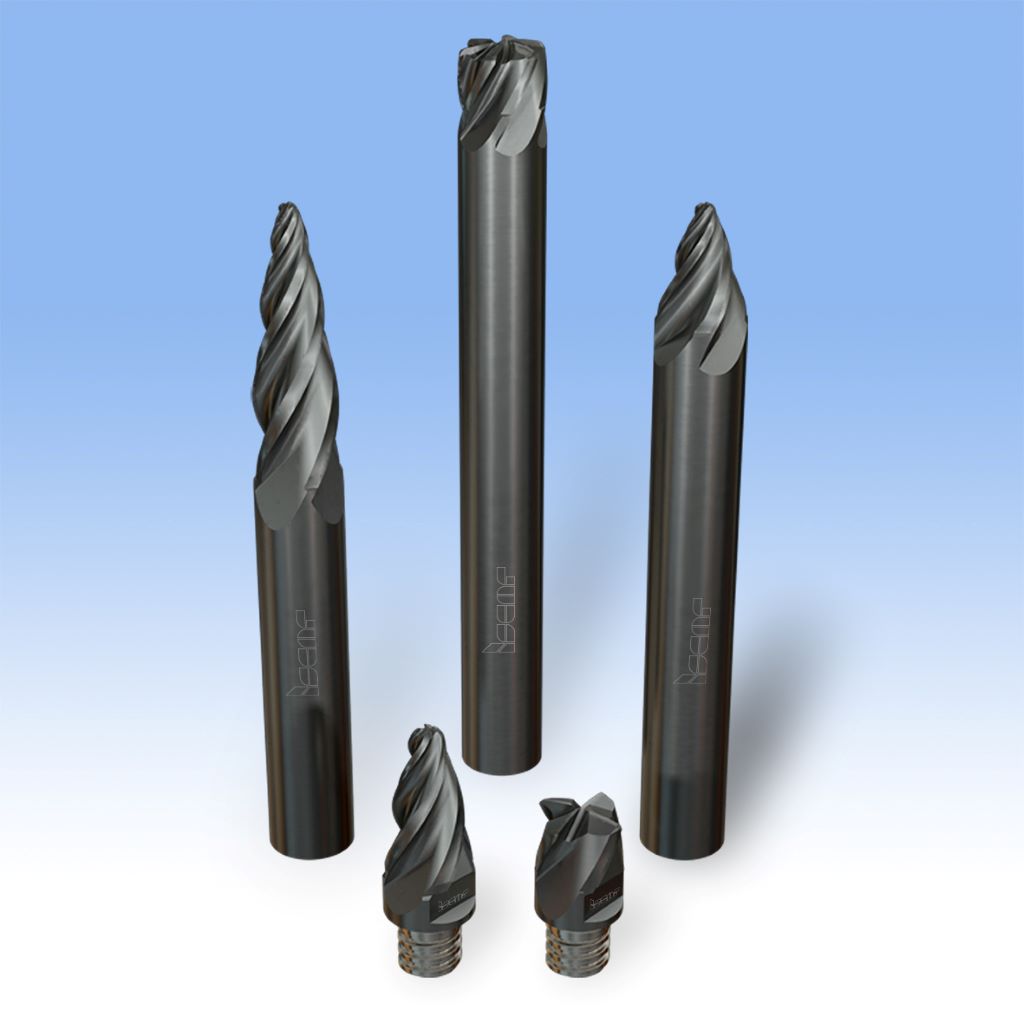

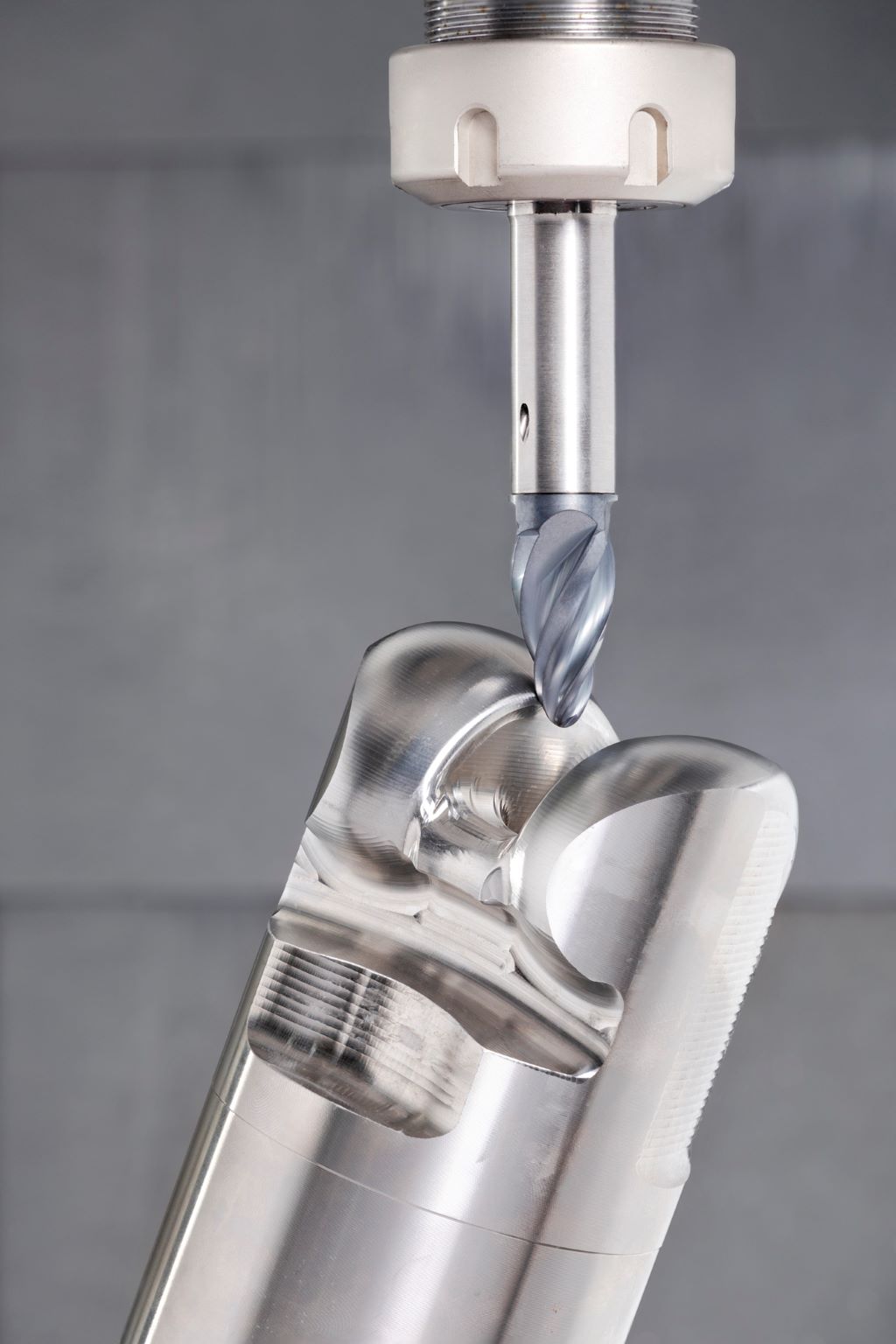

Neu im Fräserprogramm der NEOBARREL-Linie sind VHM- und MULTI-MASTER-Werkzeuge zum Vorschlichten, Schlichten, 3D-Profilfräsen und für 5-Achs-Simultanbearbeitungen von Femur-Bauteilen – also für den Oberschenkelknochen. Mit deutlich verkürzten Zykluszeiten durch hohe Zeilensprünge und top Oberflächengüten dank großer Kreissegment-Schneiden erreicht der Anwender auch bei schwer zerspanbaren Werkstückstoffen große Prozesssicherheit.

Aufgrund der hohen Schnittleistung kann er seine Komponenten in sehr kurzer Zeit herstellen, ohne dass die Qualität der Implantate darunter leidet.

Bild: ISCAR

Kleinteile für die Medizintechnik

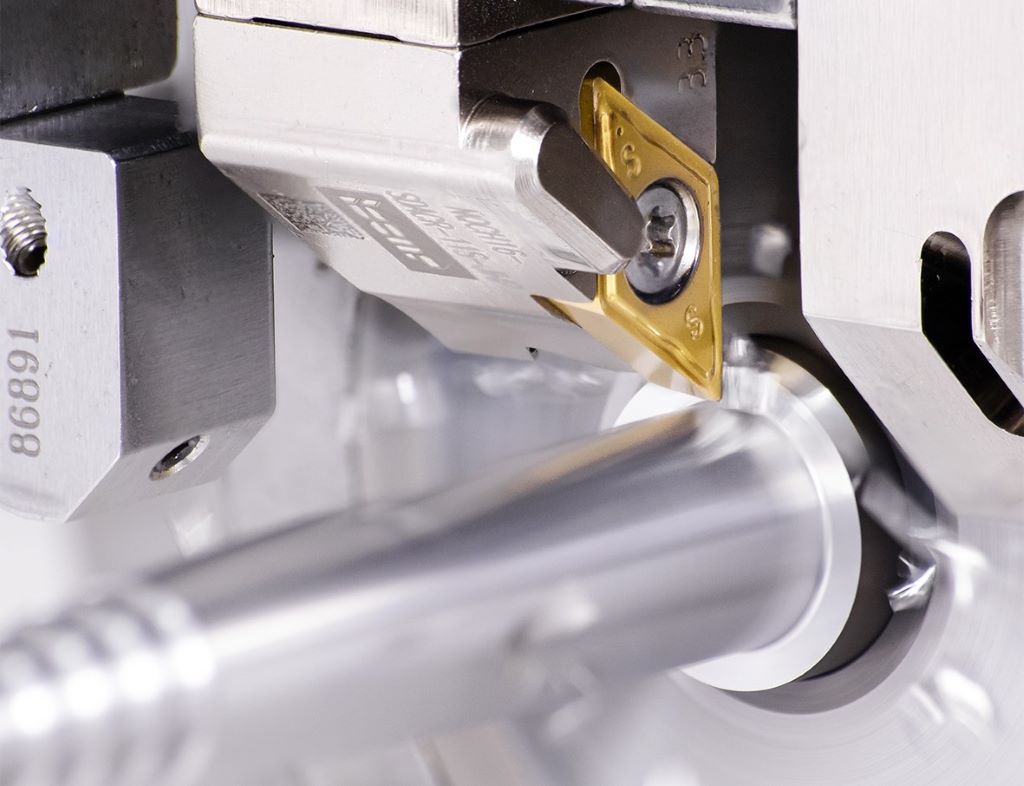

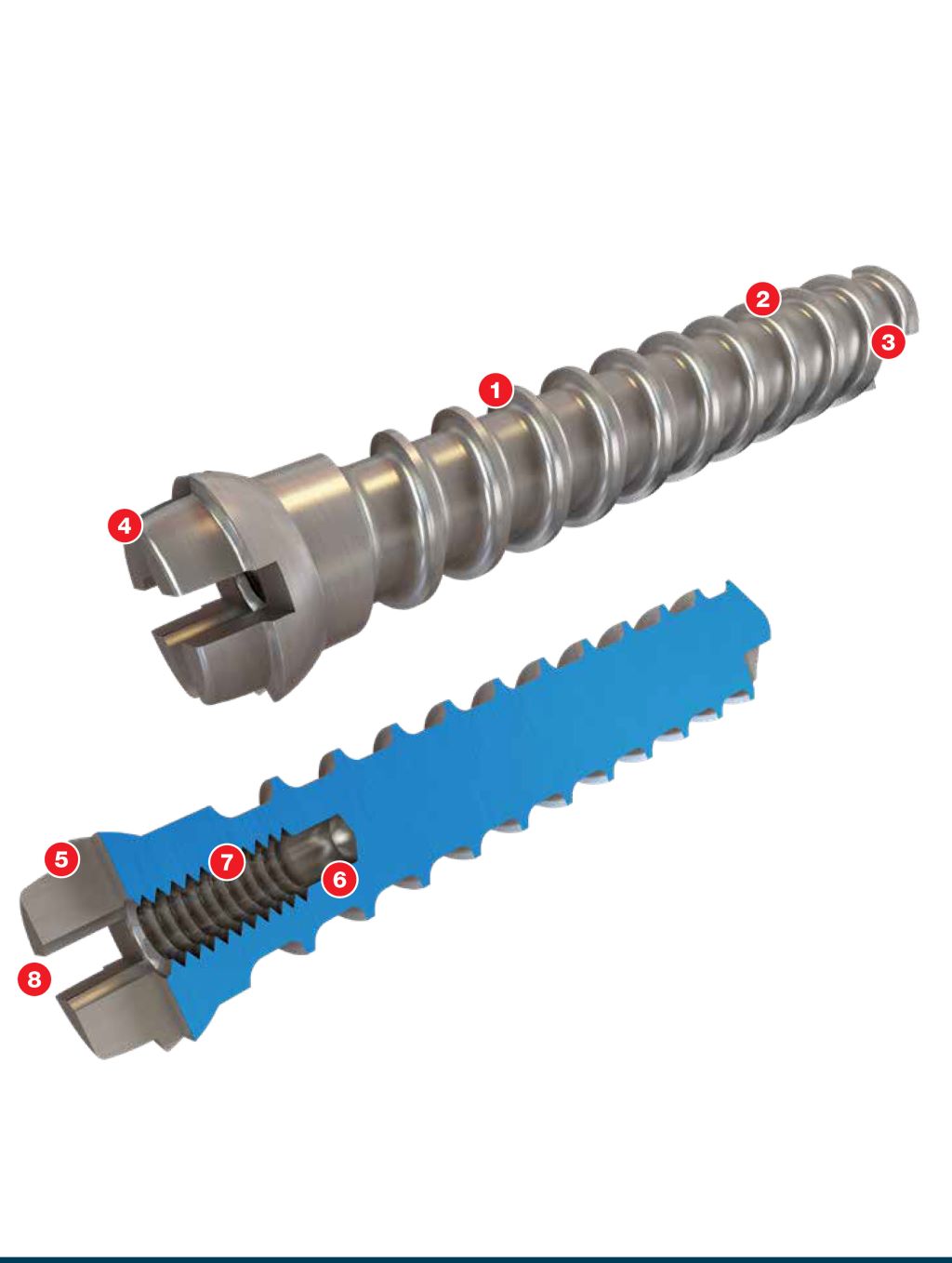

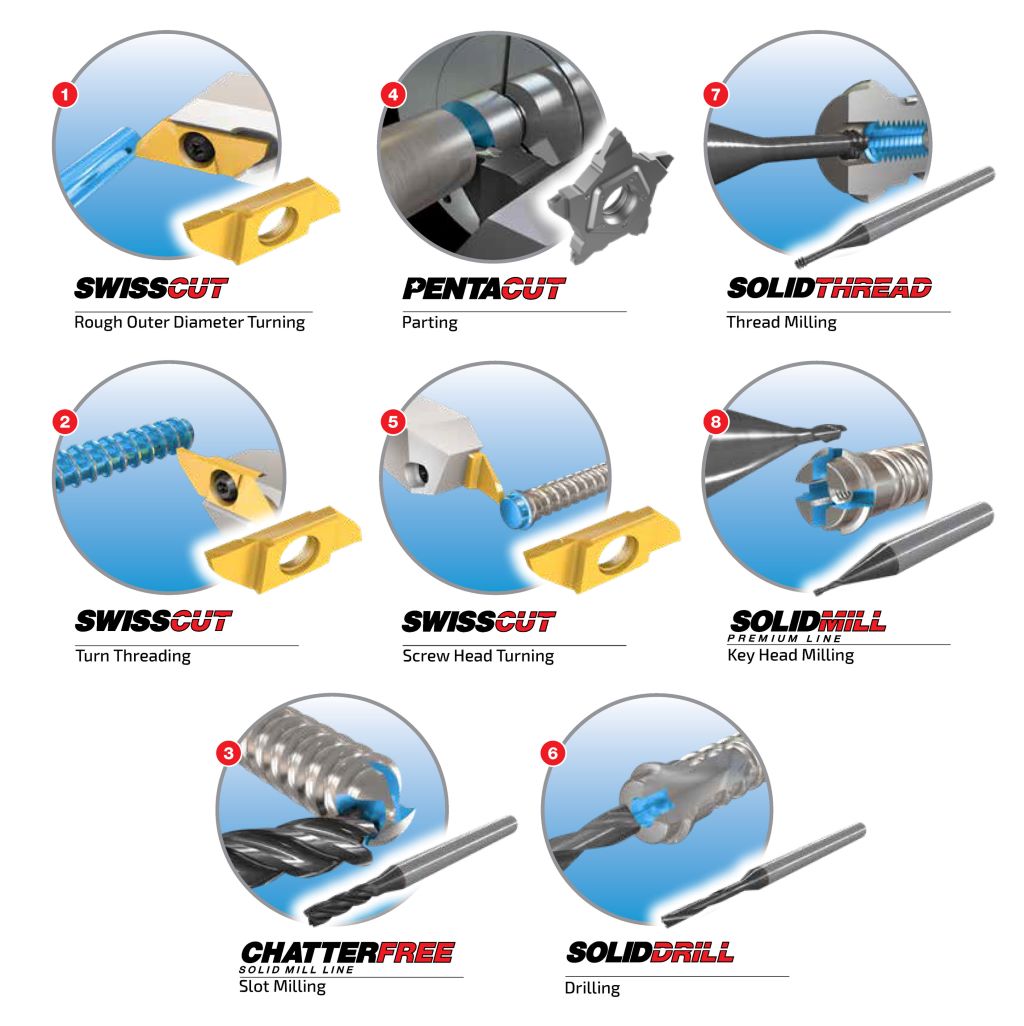

Auch zur spanenden Bearbeitung rotationssymmetrischer Kleinteile für die Medizintechnik – wie beispielsweise Knochennägeln und Schrauben – auf (Lang-) Drehmaschinen bietet ISCAR die passenden Werkzeuge.

Gerade bei der Herstellung hochpräziser Miniaturbauteile wie etwa Dentalimplantaten stellen sich besondere Anforderungen an die Werkzeuge und Schneiden hinsichtlich Grundsubstrat, Beschichtungen, Spanleitstufen und Werkzeugabmessungen.

Speziell für die Bearbeitung von Kleinteilen auf Langdrehern hat ISCAR beispielsweise das Wechselkopf-System NEOSWISS entwickelt. Es besteht aus sechs unterschiedlichen Werkzeugköpfen für das Drehen, Ab- und Einstechen, Gewinde- oder Stechdrehen. Sie alle passen auf einen einzigen Grundhalter. Der Schaft bleibt beim Kopfwechsel in der Maschine, der Werker tauscht lediglich den Werkzeugkopf – schnell und einfach mit nur einer Schraube. Dank speziellem Klemmmechanismus und Vierpunktanlage sitzt dieser fest und sicher. Einmessen oder erneutes Anfahren entfallen. Die Anlage ist praktisch ohne Rüstzeit sofort einsatzbereit. Werkzeuge fürs Bohren, Fräsen und Gewindefräsen auf Langdrehern runden ISCARs Werkzeugangebot ab.

Gallerie: ISCAR-Werkzeuge für die Medizintechnik
