Die Schweizer Feinwerktechnik GmbH mit Sitz in Bad Boll hat sich auf die Herstellung von hochwertigen Dentalimplantaten spezialisiert. Die Produktion erfolgt auf modernsten CNC-Langdrehautomaten, inklusive Oberflächenbehandlung und mehrstufigen Reinigungskonzepten. Montage und Verpackung sind ebenfalls Teil des Leistungsspektrums, auf Wunsch mit mikrobiologischer Dokumentation oder Sterilisationszertifikat.
Um in der zunehmend wettbewerbsintensiven Medizintechnikbranche Fertigungsprozesse auf Weltklasse-Niveau garantieren zu können, setzt Schweizer Feinwerktechnik konsequent auf Reintitan und Titanlegierungen von bekannten Herstellern. Die Oberflächen der Implantate werden mit dem Ziel bester Biokompatibilität und Osseointegration optimiert. Zudem wird ein aktives Qualitätsmanagement nach DIN EN ISO 13485:2016 praktiziert.
Dentalimplantate: Schlüsselkomponenten für hochwertigen Zahnersatz
Dentalimplantate bestehen aus mehreren Komponenten, die zusammenwirken, um fehlende Zähne zu ersetzen: Implantatkörper, Implantataufbau, Befestigungsschraube und Zahnersatz. Der Implantatkörper wird als Ersatz für die natürliche Zahnwurzel chirurgisch in den Kieferknochen eingesetzt und geht eine feste Verbindung mit dem umliegenden Gewebe ein (Osseointegration). Der Implantataufbau bzw. das Abutment ist eine Verbindungsstruktur, die auf den Implantatkörper gesetzt wird und die Schnittstelle zum Zahnersatz bildet. Die Befestigungsschraube wird verwendet, um das Abutment mit dem Implantatkörper zu verbinden. Der Zahnersatz ist der sichtbare Teil des Implantats, das den fehlenden Zahn ersetzt. Es ist wichtig, dass diese Komponenten optimal aufeinander abgestimmt sind und den höchsten Qualitätsstandards entsprechen, um die Patientensicherheit und den Erfolg der Implantation zu gewährleisten.
Herausforderungen und präzise Lösungen
Die Schnittstellen eines Dentalimplantats spielen eine entscheidende Rolle für die Stabilität und Langlebigkeit des Zahnersatzes. Zwischen Implantatkörper und -aufbau muss eine präzise spielfreie Positionierung über einen Sechskant gewährleistet werden. Grate können die Bakterienbarriere in der Verbindung beeinträchtigen. Die Schraube als Verbindungselement zwischen Implantatkörper und Abutment kommt nicht direkt mit dem Gewebe im Mundraum in Berührung, eine gratfreie Oberfläche ist dennoch wichtig, um Verletzungen zu vermeiden. Außerdem ist eine exakte Passgenauigkeit der Schlüsselflächen Grundvoraussetzung für eine zuverlässige Montage.
Für die präzise und gratfreie Herstellung von Schlüsselflächen an den Implantatkörpern (Grade 4) und den Befestigungsschrauben kommen bei Schweizer Feinwerktechnik Einzahnstoßwerkzeuge der Firma Dieterle aus Rottweil zum Einsatz.
Die Schrauben aus Titan Grade 5 werden auf Citizen-Langdrehautomaten mit einem Kopfdurchmesser von 1,9 mm und einer Länge von 9,5 mm bearbeitet. Nach dem Bohren und Ausdrehen wird die Schlüsselweite von 1,2 mm mit einer Toleranz innerhalb +/-0,01 mm gestoßen.
Langlebige Lösungen für die Titan-Zerspanung
Titan Grade 5 ist aufgrund seiner hohen Festigkeit und geringen Wärmeleitfähigkeit schwierig zu zerspanen. „Nur mit den richtigen Werkzeugen und Prozessparametern sowie einer sorgfältigen Prozessführung ist es möglich, Titan effektiv und gratfrei zu zerspanen. Eine sorgfältige Abstimmung der Werkzeuge auf die jeweilige Anwendung ist entscheidend,“ erläutert Maik Geiger, Produktmanagement bei Dieterle. „Dabei spielt die enge Zusammenarbeit mit den Prozessverantwortlichen bei Schweizer Feinwerktechnik eine zentrale Rolle,“ sagt er weiter.
Tina Weikum, Stellvertretende Fertigungsleitung bei Schweizer Feinwerktechnik, unterstreicht die Bedeutung der Zusammenarbeit und den daraus resultierenden langlebigen Lösungen: „Wir mögen alles, was lange hält – das gilt für Zahnimplantate genauso wie für Geschäftsbeziehungen und auch die Werkzeuge, die wir einsetzen. Die gute Zusammenarbeit mit Dieterle ermöglicht es uns, die einzigartigen Herausforderungen bei der Bearbeitung von Titan erfolgreich zu bewältigen und qualitativ hochwertige Ergebnisse zu erzielen. Mit den Einzahnstoßwerkzeugen des Typs MFE-ST von Dieterle erreichen wir Standzeiten von 10.000 Teilen, und das bei einwandfreien Oberflächen in Titan Grade 5.“
Präzise Schlüsselflächenfertigung

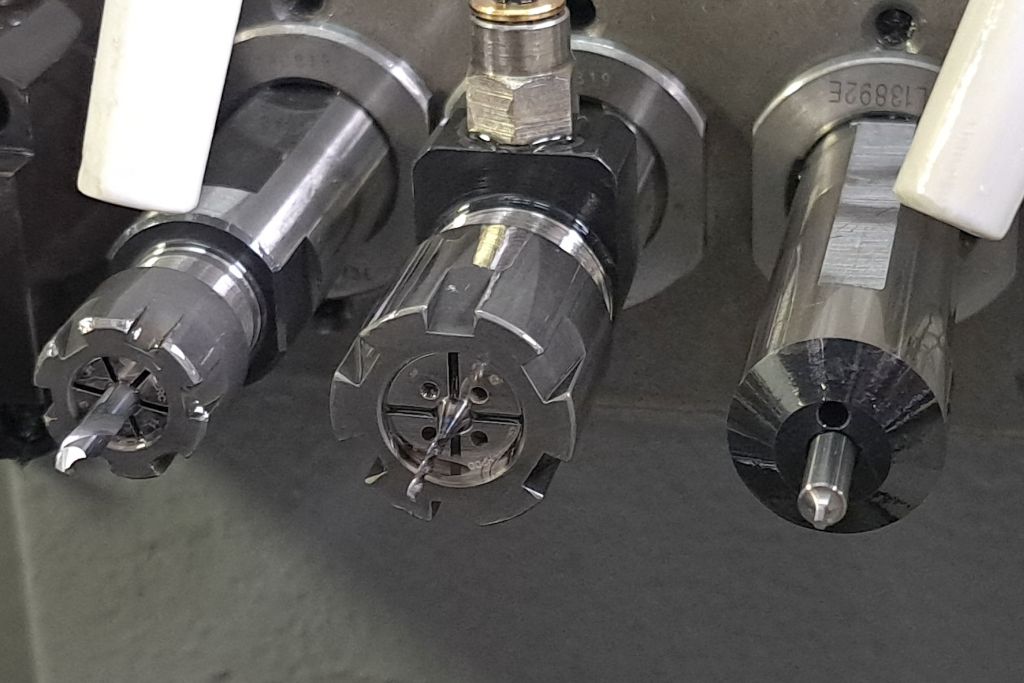

Die Einzahnstoßwerkzeuge des Typs MFE-ST von Dieterle sind speziell für die präzise Fertigung von Schlüsselflächen ausgelegt. Bei ihrem Einsatz erfolgt die Stoßbearbeitung der Schlüsselflächen einzeln. Dadurch sind neben Standardmaßen auch Sonderschlüsselweiten realisierbar, ohne auf Sonderwerkzeuge zurückgreifen zu müssen. Die Schlüsselweiten-Bereiche der verschiedenen MFE-ST Werkzeuge sind flexibel anpassbar, um den spezifischen Anforderungen gerecht zu werden. Die Beeinflussung des Toleranzfelds der Schlüsselweite trägt erheblich zur Steigerung der Prozesssicherheit bei.
Als integraler Bestandteil des bewährten Systems MINIFIX zeichnen sich die MFE-ST Einzahnstoßwerkzeuge durch ein cleveres Spannsystem mit V-Nut-Fixierung aus. Besonders bei der Bearbeitung kleiner Konturen zeigt diese Fixierung ihre Stärken, da bei Klein- und Kleinsteilen die präzise Einstellung der Spitzenhöhe und die Genauigkeit beim Wechsel entscheidend sind. Eine Vielzahl verschiedener Einsätze macht das System MINIFIX äußerst flexibel einsetzbar, sei es zum Einstechen, Kopierdrehen, Gewindestrehlen, Rückwärtsdrehen, Axial-Stechdrehen, kombinierten Bohren und Drehen, Entgraten oder zum Stoßen.
Oliver Schweizer, Geschäftsleitung bei Schweizer Feinwerktechnik, ergänzt: „Wir akzeptieren niemals die zweitbeste Lösung. Die Zusammenarbeit mit Dieterle zeichnet sich durch ein sehr hohes Know-how aus, und wir können uns stets hundertprozentig auf die Ansprechpartner bei Dieterle verlassen.“
