Schritte zur automatisierten Schleifbearbeitung

Aussteller der GrindingHub 2024 zeigen: Die Mensch-Roboter-Kollaboration könnte in Fabriken künftig häufiger den Takt angeben.

1893

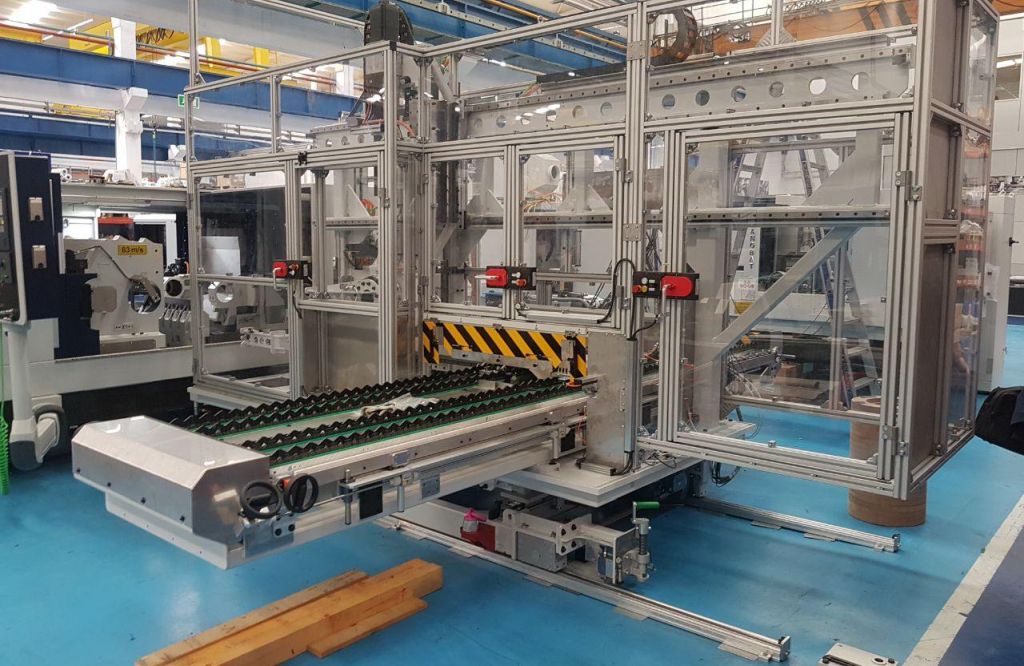

Immer mehr Maschinenhersteller bieten Schleiftechnik mit flexiblen Automatisierungssystemen kombiniert an (Bildnachweis: VDW – Grinding Hub)

Manuelle Schleif-, Polier- oder Bürstprozesse in eine automatisierte Produktion zu überführen, erscheint sehr reizvoll, ist aber alles andere als trivial. Der Herausforderung tragen immer mehr Maschinenhersteller Rechnung, indem sie Schleiftechnik mit flexiblen Automatisierungssystemen kombiniert anbieten. Anders als viele OEMs dürften mittelständische Anwenderinnen und Anwender eine Vorgehensweise in kleinen Schritten und mit jeweils überschaubaren Investitionen jedoch bevorzugen. Bestandsmaschinen und Retrofit fällt dabei eine besondere Rolle zu. Aussteller der GrindingHub, dem Branchentreff für Schleiftechnik in Stuttgart, geben vor Messebeginn einen Einblick in Ihre Lösungen und Forschungsprojekte.

Automatisierung liegt im Trend

Dabei wird deutlich: Automatisierung liegt im Trend. Der Druck zu höherer Produktivität sowie der Mangel an Fachkräften stützen nach Einschätzung des VDW (Verein Deutscher Werkzeugmaschinenfabriken) künftige Investitionen in Fertigungstechnik, und dies sogar weitgehend konjunkturunabhängig. Die Schleifbearbeitung stellt hier keine Ausnahme dar, im Gegenteil. Höhere Produktionsgeschwindigkeit, Auslegung engerer Toleranzen, reproduzierbare Qualität oder potenzielle Einsparungen locken auch Unternehmen, die noch auf manuelle Bearbeitung setzen.

Umfassende Unterstützung dank gebündelter Kompetenzen

Auf Fachmessen wie der GrindingHub, der vom 14. bis 17. Mai 2024 in Stuttgart statfindet, wird deutlich, wie sich die Hersteller von Schleif-, Hon-, Läpp- und Poliermaschinen auf die Anforderungen einstellen, wenn etwa Werkzeugmaschinen gleich mit dem passenden Roboter zur Be- und Endladung mit Werkstücken angeboten werden oder zusätzliche Roboterzellen zur automatischen Prüfung, Reinigung, Entgratung, Laserbeschriftung und Lagerung zur Auswahl stehen. Um die Automatisierung von Schleifprozessen voranzutreiben, werden vielfach strategische Partnerschaften geschmiedet, etwa zwischen Maschinen- und Roboteranbietern. So lassen sich Kompetenzen aus stationärer (Maschinen) und flexibler Automatisierung (Robotik) bündeln.

Wie viele Faktoren bei der Automatisierung zu berücksichtigen sind, macht 3M Deutschland aus Neuss deutlich. Der Spezialist für Industrieschleifmittel kooperiert mit Schunk, Lauffen/Neckar, Hersteller von Greifsystemen und Spanntechnik. Beide sind Aussteller auf der GrindingHub, die sich als Plattform anbietet, um zu diesem Thema umfassend zu informieren und zu beraten. Die jahrzehntelangen Erfahrungen in der Automatisierung von Schleifarbeiten flossen bei 3M in einen Leitfaden zur Ermittlung des Automatisierungsbedarfs ein, mit dem sich Anwenderinnen und Anwender auf Vorhaben vorbereiten können. Der Leitfaden enthält unter anderem Fragen zu den optischen und technischen Anforderungen an Oberflächengüten, zur Reihenfolge von Prozessschritten für ein spezifisches Werkstück, zu Werkzeugen und Schleifmitteln.

Die Anzahl der zu berücksichtigenden Faktoren könne „überwältigend“ sein, heißt es bei 3M. Wohl auch deshalb binden nach Einschätzung von Experten rund zwei Drittel aller Unternehmen, die Prozesse in ihrer Fabrik automatisieren wollen, externe Berater oder Systemintegratoren ein. Darüber hinaus gibt es Unterstützung in Universitäts- und Fraunhofer-Instituten, die der WGP (Wissenschaftliche Gesellschaft für Produktionstechnik) angeschlossen sind und ihren Schwerpunkt sowohl in der Erforschung neuer Produktionstechnologien als auch in deren wirkungsvollem Transfer in die industrielle Produktion gelegt haben.

Automationsziele definieren und systematisch bewerten

„Im Allgemeinen sind sich die Unternehmen darüber im Klaren oder haben zumindest bestimmte Prozesse in ihrer Produktion identifiziert, die automatisiert werden könnten. Sie sind jedoch nicht sicher, womit sie anfangen sollen“, sagt Arturo Bastidas-Cruz, wissenschaftlicher Mitarbeiter in der Abteilung Prozessautomatisierung und Robotik am Fraunhofer IPK (Institut für Produktionsanlagen und Konstruktionstechnik), Berlin. Zu genau dieser Fragestellung bietet das Institut Unterstützung an. Die Automatisierungspotenzialanalyse vom Fraunhofer IPK beinhaltet individuelle Beratungsgespräche und Workshops.

Der Wissenschaftler Bastidas-Cruz schaut sich bei den Unternehmen, die sich an das Institut wenden, die Situation vor Ort an und „füttert“ die Software mit entsprechenden Kriterien. Dabei geht es nicht nur um die Gestaltung und den Ablauf des Fertigungsprozesses. Es wird auch untersucht, welcher Automatisierungsgrad erforderlich ist.

Am Ende wirft die Software eine Skala aus: Je höher das Ergebnis in der Skala ausfällt, desto größer ist das Potenzial für die Automatisierung. So könnten zum Beispiel vier von zehn Prozessschritten ein hohes Potenzial aufweisen. Unterschiedliche MRK-Szenarien werden dabei anhand der Kriterien Übertragbarkeit, technisches Risiko, Zulassung und Wirtschaftlichkeit verglichen und bewertet. Die Software ermöglicht einen ersten schnellen Überblick über den Produktionsprozess des Kunden.

Bestandsmaschinen zukunftsfähig machen

Das Retrofit von Bestandsmaschinen in Kombination mit Datenerfassung und Automation gehört ebenfalls zu den Themen auf der diesjährigen Schleiftagung in Stuttgart Fellbach, die eine Kooperationspartnerschaft mit der GrindingHub verbindet. Thomas Veit, Geschäftsführer der Firma Automation, Sonder- und Werkzeugmaschinen ASW, gehört zu den Referenten. Das in Naumburg/Saale ansässige Unternehmen entstand als Management-Buy-out aus einem ehemaligen Mikrosa-Werk. Schon zu DDR-Zeiten wurden in Naumburg Maschinen automatisiert und Taktstraßen gebaut, sagt Veit. Mit dem Retrofit alter Mikrosa-Maschinen und ganz allgemein der Automatisierung von spitzenlosen Rundschleifmaschinen konnte sich ASW gut entwickeln.

Das Angebot an Automatisierungseinrichtungen umfasst Handlingsysteme sowie Lösungen in der Zu- und Abführung von Werkstücken mit Transportbändern, Walzen, Flächenportalen oder Palettierungssystemen. Dazu gehören auch Roboterzuführungen in modularer Bauform sowie Prüfzellen für die Qualitätskontrolle. Datenerfassung, Traceability sowie die Einbindung von Schnittstellen seien wichtige Bausteine der Zuführtechnik, betont Thomas Veit. Die für die Prüfzellen eingesetzte Software ermöglicht Datenspeicherung und eine Auswertung für die Produktionsüberwachung.

Bei der Automatisierung von spitzenlosen Rundschleifmaschinen bekommt es ASW nicht selten mit Baureihen zu tun, die zehn oder 15 Jahre alt sind. „Es kommt auf den Einzelfall an, ob die Maschine noch die an sie gestellten Anforderungen erfüllt und mit welchen Maßnahmen sie ertüchtigt werden kann“, so Veit. Um mit Retrofit aus einer konventionellen Maschine eine vollwertige CNC-Schleifmaschine zu machen, wird die Maschine zunächst komplett zerlegt und mechanisch fit gemacht. Dann erfolgt ein elektrischer und steuerungstechnischer Umbau. „Mit Retrofit und einer modernen CNC-Steuerung ist die Maschine einer neuen Maschine absolut ebenbürtig“, betont der Experte. Dabei koste der Umbau in der Regel kaum mehr als die Hälfte einer Neuanschaffung. Der größte Kostenfaktor sei dabei die CNC-Steuerung, für die schon mal ein hoher fünfstelliger Betrag anfallen könnte. Große Hoffnung setzen die ASW-Experten daher in ein gemeinsames Projekt mit der Firma Siemens. Es geht um ein reines Steuerungs-Retrofit, das vielen Maschinen ein preiswerteres Update bescheren könnte. Das käme vor allem kleinen und mittelständischen Anwendern entgegen.

Autorin: Cornelia Gewiehs
