Das neue, flexible Roboter-Beladesystem Smart-Automation von AMF automatisiert das Werkstückhandling von Dreh- und Fräsmaschinen. Die praktische Lösung lässt sich ohne Programmierkenntnisse intuitiv bedienen. Produktionsaufträge, deren Stückzahlen immer kleiner und variantenreicher werden, lassen sich schnell und flexibel wechseln. Mit 930 x 960 mm benötigt die Beladezelle nicht einmal einen Quadratmeter Aufstellfläche und hat den kleinsten Footprint am Markt.
„So einfach, schnell und sicher können Produktionsbetriebe dem Fachkräftemangel begegnen“, verspricht Maximilian Gress, Produktmanager bei der Andreas Maier GmbH & Co. KG (AMF) in Fellbach.
Durchdachte Features für Effizienz und Wirtschaftlichkeit

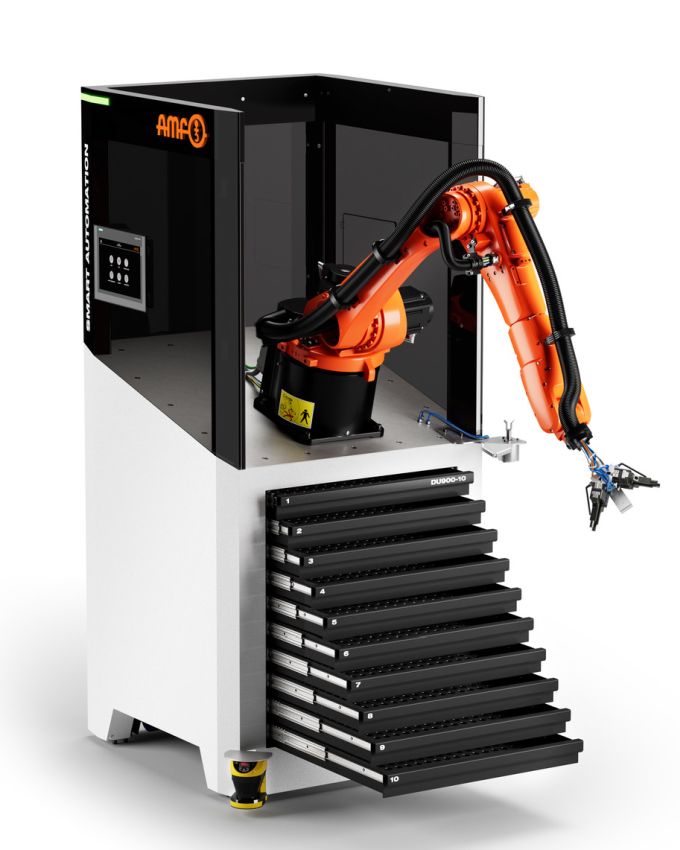

All dies wird realisiert, indem der KUKA 6-Achs-Roboter mit einer Traglast von 10 kg nicht seitlich angebracht, sondern oben montiert wird. Darunter befindet sich ein Werkstückwagen mit bis zu zehn Schubladen mit Rasterplatten. Darin lassen sich unterschiedliche Teilegeometrien sicher platzieren. Die Schubladen in drei Varianten mit verschiedenen Höhen öffnet und schließt der Roboter selbstständig. Der Werkstückwagen als Bauteilspeicher steht auf Schwerlastrollen und lässt sich von hinten einschieben. Das ermöglicht eine externe, hauptzeitparallele Bestückung mit einem zweiten Wagen. Ein Bodenscanner fungiert als platzsparende Alternative zu einer Umhausung und gewährleistet die Sicherheit der Mitarbeiter, indem der Roboter verlangsamt oder gestoppt wird.
(Bildnachweis: AMF)

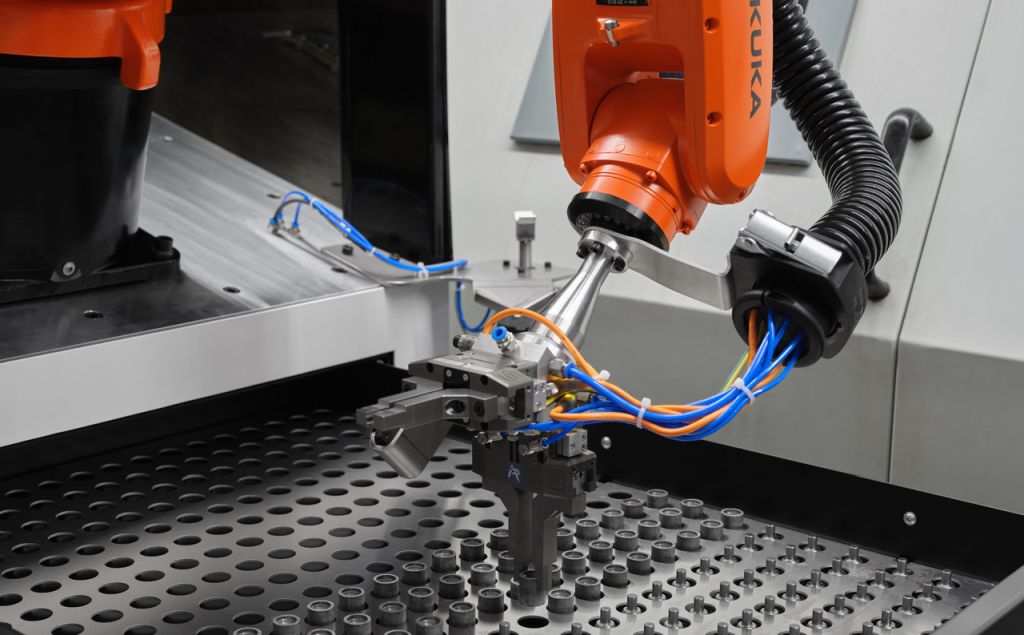

Am Ende des 6-Achs-Roboters sitzt ein Doppelgreifer mit integrierter Ausblasung. Der kann durch unterschiedliche Greifergeometrien in einem Zyklus ein fertig bearbeitetes Teil entnehmen und ein neues Rohteil einwechseln.
Die Bedienung von AMF Smart Automation erfordert keine speziellen Roboterkenntnisse. Anwender werden intuitiv über die Bedienoberfläche geführt. Mit einem Hubwagen lässt sich Smart Automation mühelos und flexibel positionieren. Für eine Bauteil-Reinigung im selben Prozessschritt kann Smart Automation einfach um die Smart-Cleaning-Einheit erweitert werden.
Für neue und vorhandene Dreh- und Fräsmaschinen
„Wir haben bei der Konstruktion sehr gründlich nachgedacht und für alle Anwendungsfälle die beste Lösung eingebracht. Zusammen mit den Neuheiten, wie den oben montierten Roboterarm oder die wechselbaren Werkstückwagen, erhalten Anwender eine multifunktionale und hochflexible Beladezelle“, betont Gress. So lassen sich Prozesssicherheit erhöhen sowie Maschinenlaufzeit und Produktivität steigern. In Zeiten des Fachkräftemangels erhalten Anwender eine sichere und zuverlässige sowie effiziente und wirtschaftliche Rund-um-die-Uhr Lösung für das Beladen ihrer Dreh- und Fräsmaschinen.
