Jetzt auch in Langversion

Zur Hausausstellung hat INDEX die Langversionen der INDEX B500 sowie der TRAUB TNA500 vorgestellt. Der Hersteller beschreibt die Maschinen als Allrounder mit 1200 Millimeter Drehlänge.

2646

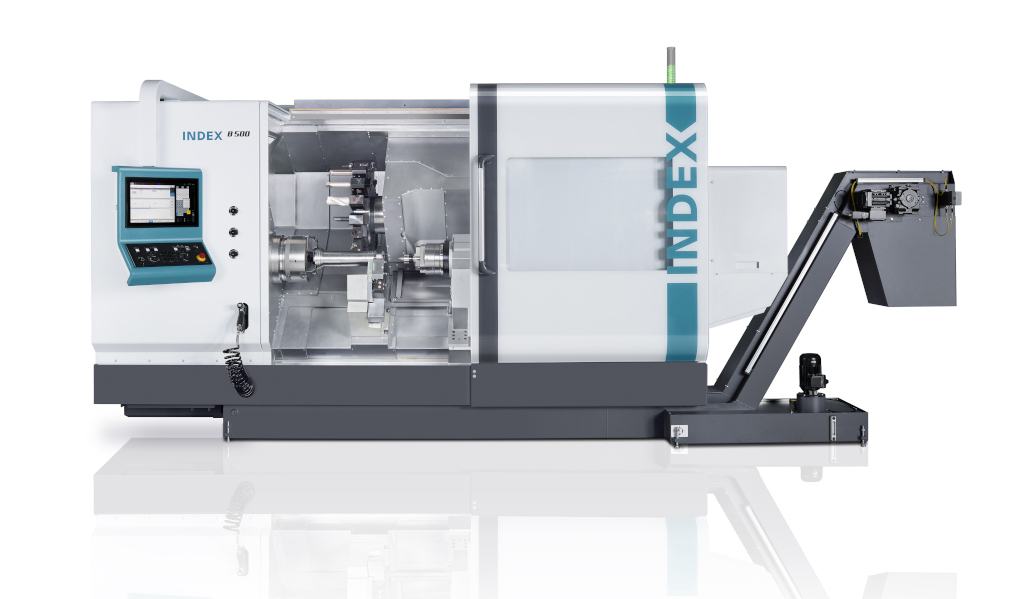

INDEX B500lang (Bildnachweis: INDEX-Werke GmbH & Co. KG Hahn & Tessky)

Flansch- und Wellenteilen ab Stückzahl 1 kraftvoll und präzise zerspanen – das erwarten die Anwender von der aktuellen INDEX CNC-Universaldrehmaschinen-Baureihe, zu der die Modelle INDEX B400 / B500 sowie TRAUB TNA400 / TNA500 gehören. Beim INDEX Open House 2023 feiern die Langversionen von B500 und TNA500 Premiere. Außerdem hat der Sternrevolver ein Upgrade auf 18 Werkzeugplätze erfahren.

Der „Viererpack“ der INDEX Universaldrehmaschinen weist wesentliche Gemeinsamkeiten auf: INDEX B400 / B500 sowie TRAUB TNA400 / TNA500 nutzen alle das gleiche Maschinenbett, die gleiche Verhaubung und Innenabdeckung sowie ein identisches Schlittensystem. Doch es gibt auch einige Unterschiede. So verwenden INDEX- und TRAUB-Maschinen eine andere Steuerungstechnik: Während INDEX B400 und B500 mit der neuesten Siemens Sinumerik 840D sl ausgestattet sind, enthalten die TRAUB TNA400 und TNA500 die Steuerung TX8i-s V8 auf Mitsubishi-Basis.

Ein weiterer Unterschied liegt in den Antriebsspindeln der verschiedenen Maschinengrößen. Während die 400er-Modelle mit einer A8-Hauptspindel (82 mm Spindeldurchlass, 315 mm Spannfutterdurchmesser) und A6-Gegenspindel (65 mm Spindeldurchlass, 175 mm Spannfutterdurchmesser) ausgestattet sind, kommen in den 500er Modellen eine A11-Hauptspindel (102 mm Spindeldurchlass, 400 mm Spannfutterdurchmesser) sowie eine A8-Gegenspindel (82 mm Spindeldurchlass, 250 mm Spannfutterdurchmesser) zum Einsatz.

Die maximalen Drehlängen liegen bei der INDEX B400 und TRAUB TNA400 bei 750 mm. Bei den 500er-Modellen war bisher auch bei 750 mm Schluss. Jetzt bietet INDEX die beiden großen Universalmaschinen B500 und TNA500 in Langversionen an, die eine Drehlänge von 1200 mm ermöglichen. Die anderen Leistungsdaten sind gleichgeblieben. Natürlich hat sich die Maschinenlänge vergrößert: von 3595 mm auf 4271 mm, und an Gewicht haben die Maschinen auch zugelegt.

Sternrevolver jetzt mit 18 VDI40-Aufnahmen

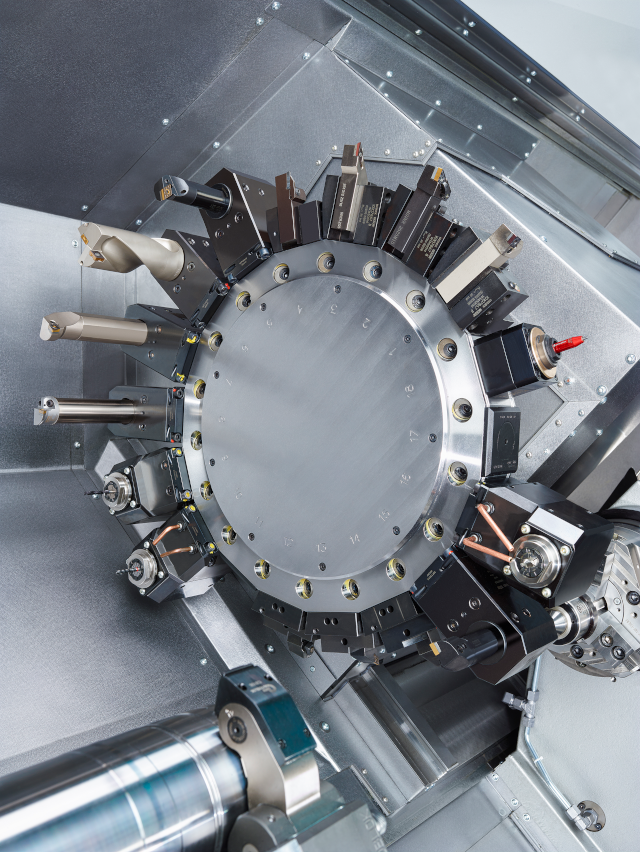

INDEX B500lang Innenraum (Bildnachweis: INDEX-Werke GmbH & Co. KG Hahn & Tessky)

Veränderungen gab es auch bei den Revolvern: In der Gegenspindelversion sind alle Universalmaschinen – auch die Langversionen – mit dem bei INDEX üblichen Sternrevolver ausgestattet. Dieser hat vor kurzem ein Upgrade erfahren: Anstatt der bisherigen VDI30- oder VDI40-Ausführung mit 12 Werkzeugplätzen setzt INDEX nun durchgängig einen VDI40-Revolver mit 18 Plätzen ein.

Anstelle des Sternrevolvers ist alternativ auch der Einbau eines VDI40-Scheibenrevolvers möglich, der nach wie vor 12 Werkzeugplätze bietet. Seine Vorteile spielt dieser insbesondere beim Einsatz großer Vollbohrer bzw. Bohrstangen aus, da bei der Scheibenrevolverkonstruktion die Kräfte senkrecht in den Revolver geleitet werden.
