Diese neueste Version der Software stellt laut SCHOTT SYSTEME eine kostengünstige Lösung für alle Aspekte der Konstruktion und Fertigung bereit- von der Lohnfertigung, dem Sondermaschinenbau bis hin zum Werkzeug- und Formenbau.
Mit dem Fokus auf „Softwarenutzung statt Softwarekosten“ setzt das Unternehmen mit dieser Version seine Politik fort, keine Gebühren für die jährliche Wartung zu erheben, während Maschinen-Postprozessoren für alle Standard-Steuerungen kostenlos enthalten sind.

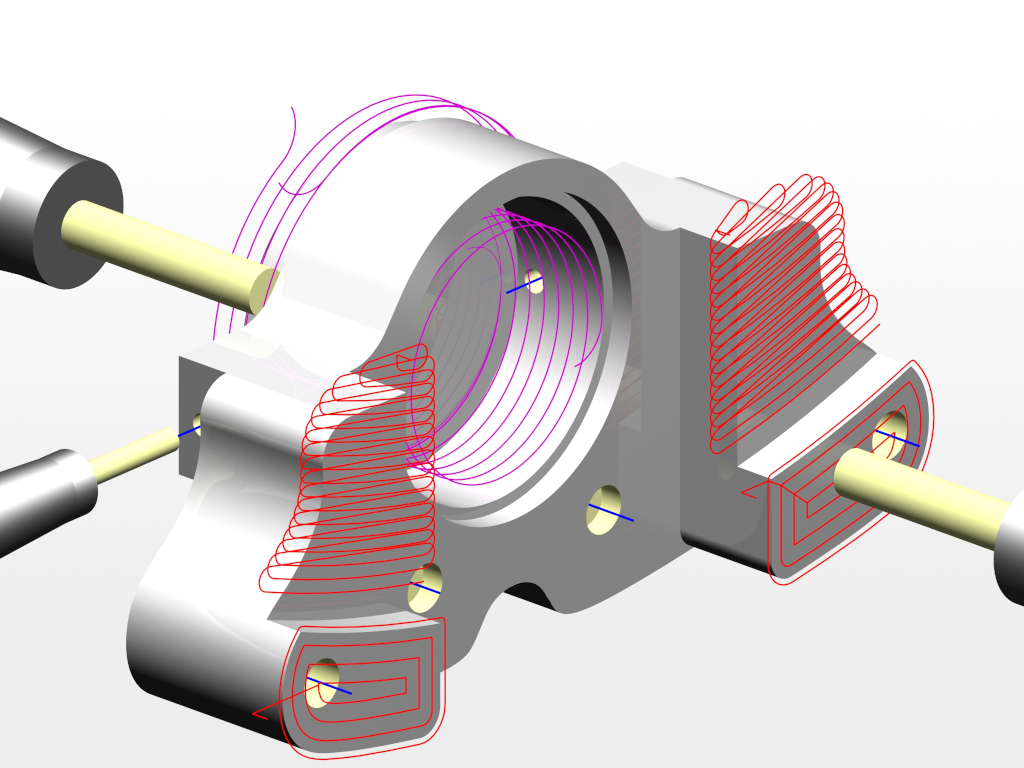

Die neue CAMSmart Technologie der Software automatisiert die Bearbeitung mehrseitiger prismatischer Werkstücke. Dies führt zu einer Steigerung der Programmiereffizienz im Vergleich zu klassischen CNC-Aufbereitung. An konstruierten oder importierten 3D-CAD-Volumenmodellen (gewöhnlich via STEP oder IGES bzw. VEC und VCZ) wird die Bauteilgeometrie auf typische, mehrseitige 2.5D- bzw. 3D-Fräs- und Bohrmerkmale analysiert.
Entsprechende Bearbeitungsvorgänge werden dann in Bezug auf anpassbare Teilekriterien wie Material, Taschengröße, Eckenradien und Bohrlochtypen automatisch auf das Teil angewendet (z.B. Planen, Konturieren, Taschenfräsen, Fasen, Bohren, Ab- und Ausrunden). Dieser automatisierte Prozess beinhaltet auch eine visuelle Prüfung auf mögliche Kollisionen und verbleibendes Restmaterial. Zur Intec lädt die SCHOTT SYSTEME GmbH ihre Besucher ein, typische 3D-Prismenteile als STEP-Dateien mitzubringen, um sie live auf dem Messestand zu testen.
Weitere CAM-Features sind benutzerdefinierte Werkzeugformen (z.B. parabolische Fräser, Tonnenfräser, konkave Radiusfräser etc.), die mittels einer 2D-Skizze (z.B. DXF) definiert und auf 3- bis 5-Achs-Fräsmaschinen genutzt werden.
Das 5-Achs-Beschneiden von thermogeformten Bauteilen beinhaltet jetzt die Möglichkeit, die Schnitttiefe und das Aufmaß an verschiedenen Stellen der Kontur lokal zu ändern, was ideal für Bauteile mit unterschiedlichen Dicken ist.
Plattenmaterial Komponenten können auch mit Haltestegen (mit manueller und automatischer Platzierung) bearbeitet werden, um die Teile in Position zu halten. Das Fräsen komplexer Hinterschnitte wird nun auch mit Lollipop- und Scheibenfräsern unterstützt.
Neben den neuen CAM-Features zeigt SCHOTT SYSTEME auch Neuerungen in Pictures by PC‘s Version 3.10 2D CAD und 3D-Hybrid Modeller (Volumen-, Flächen- und Maschen-Daten).
SCHOTT SYSTEME auf der Intec 2023 in Halle 2, Stand A15
