Basis des neuen F-Senso 2 ist das Senso-Modul, das alle elektronischen Komponenten zur Datenaufbereitung und drahtlosen Datenübertragung enthält. Je nach Spannmittel stehen unterschiedliche Messköpfe zur Verfügung, die einfach passend auf das Senso-Modul aufgeschraubt werden.

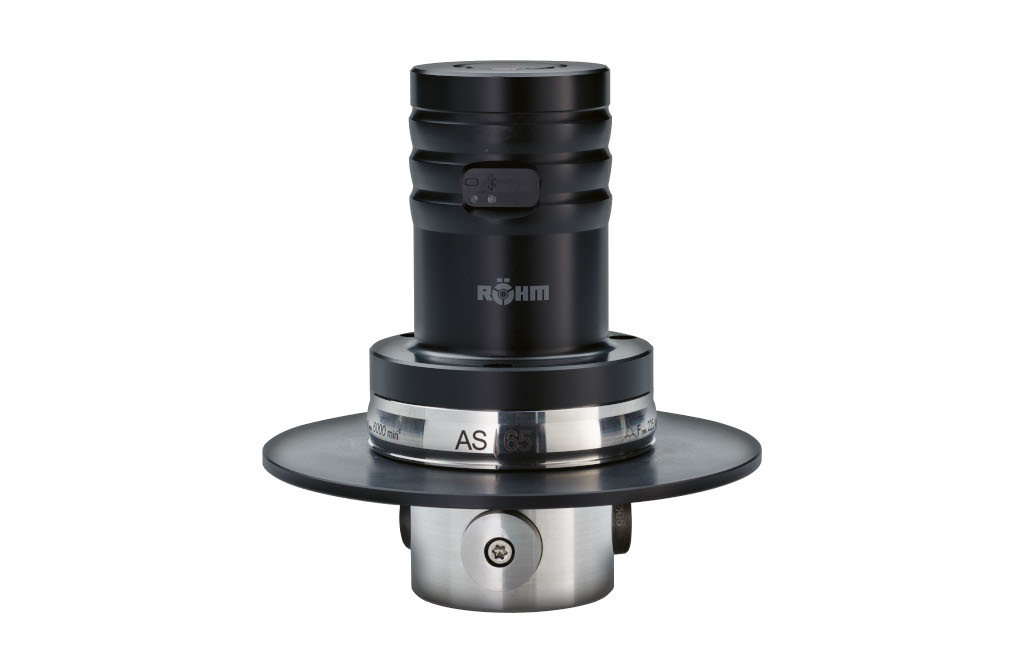

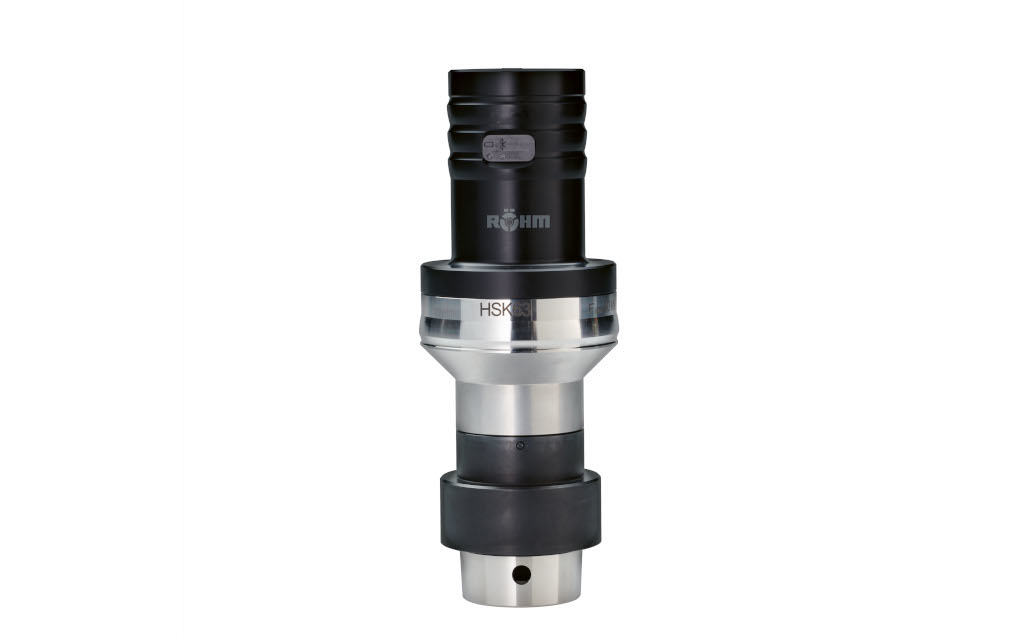

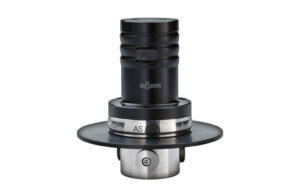

Für HSK-Spannsätze sind das die HSK-Module, die in den Größen 40, 50, 63 und 100 erhältlich sind und den axialen Messbereich von 0 bis 90 kN (HSK 100) abdecken. Zur Messung der Spannkraft in Schraubstöcken sowie manuellen oder automatisch spannenden Drehfuttern (2- und 3- Backenfutter) stehen Chuck-Module in den Größen 32 und 65 zur Verfügung. Das neue F-Senso 2 von Röhm kann statisch oder rotierend, also unter Drehzahl, eingesetzt werden.
Ein Gerät für alle Fälle
„Mit dem F-Senso 2 haben wir nun einen echten Allrounder im Programm, der sowohl die Spannkraft von Spannmitteln als auch die Einzugskraft von Werkzeugspindeln messen kann, da es für die unterschiedlichsten Messaufgaben passsende Messköpfe gibt“, sagt Produktmanager Fabian Baur.

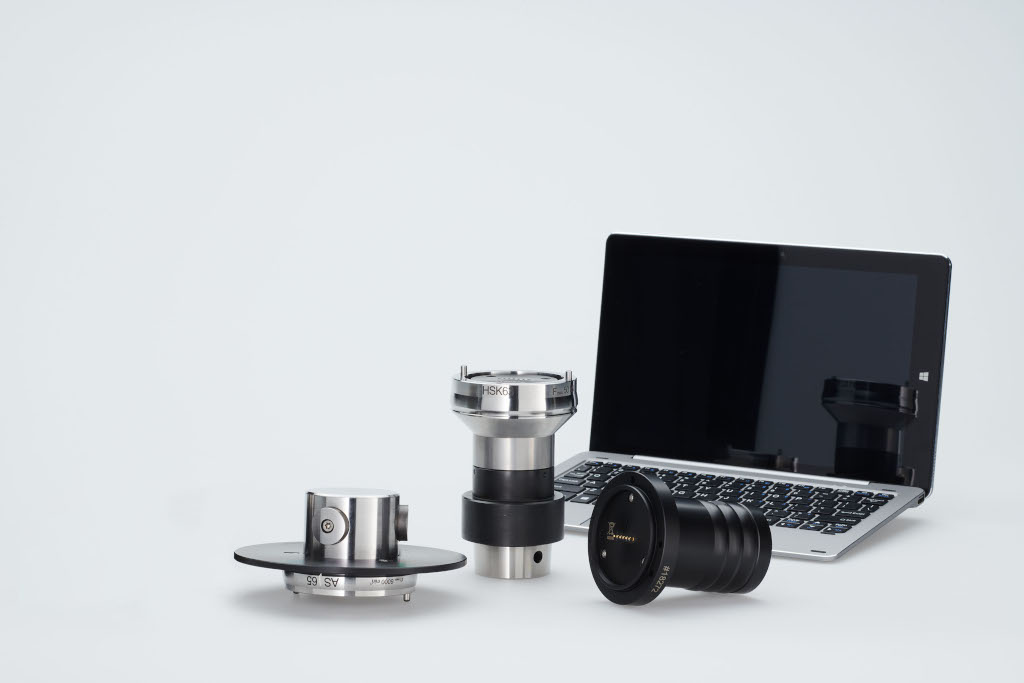

Das F-Senso 2 von Röhm kommt als Komplett-Paket, also inklusive Tablet-PC und entsprechender Software zur Visualisierung und Archivierung. „Wer will, kann über die Software bei verschiedenen Maschinen, Service- und Prüfintervalle für Spannmittel hinterlegen und damit die Wartungs- und Prüfprozesse im Unternehmen optimieren. Gerade in Hinblick auf die DIN EN 1550 ist das ja ein starker Mehrwert in der Praxis“, so Baur. Die Norm zur Sicherheit von Werkzeugmaschinen fordert, dass in regelmäßigen Abständen statische Spannkraftmessungen vorgenommen werden.
Einfach spannen und los geht‘s
So funktioniert das F-Senso 2: Nach dem Verschrauben des Senso-Moduls mit dem passenden Messkopf wird das F-Senso 2 mit dem Tablet-PC gekoppelt und anschließend in das zu messende Spannmittel eingeführt. Dann wird gespannt. Die anliegende Spannkraft aktiviert das F-Senso 2, das die gemessenen Daten drahtlos an den Tablet-PC überträgt. Damit das Module Chuck exakt messen kann, werden einfach die passenden Messbolzen am Messkopf angeschraubt.
Das F-Senso 2 von Röhm misst allerdings nicht nur die Spannkraft, sondern auch die Drehzahl und das Fliehkraftverhalten. Als Drehzahlgeber dient ein im Lieferumfang enthaltener Magnet. Er muss dazu lediglich in unmittelbarer Nähe der Rückseite des Senso-Moduls positioniert werden.

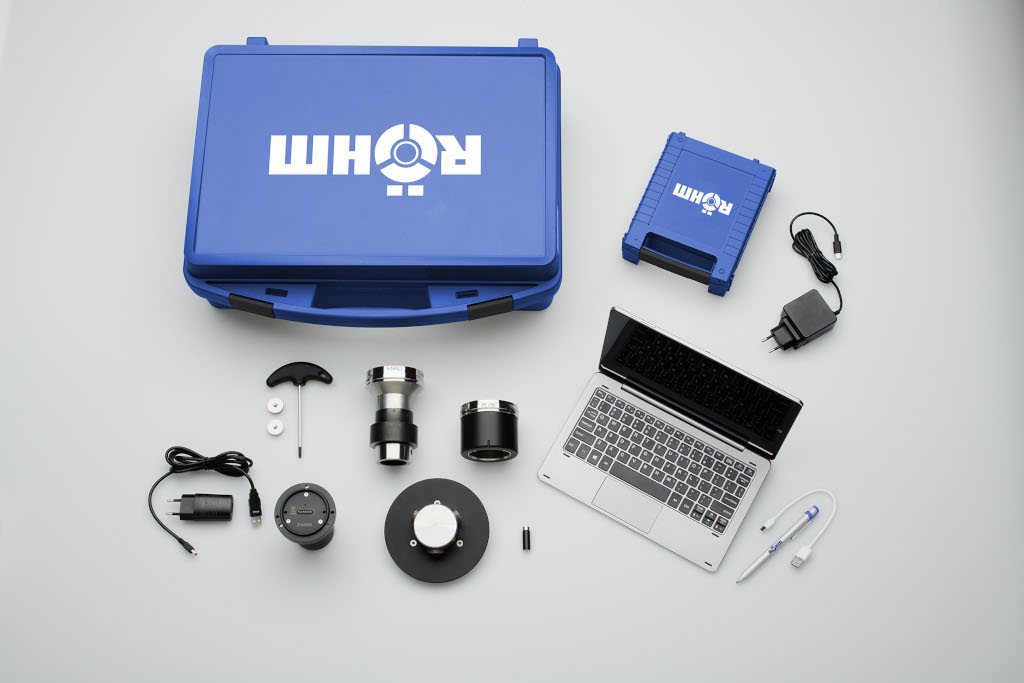

Die drahtlose Datenübertragung erfolgt beim F-Senso 2 via Bluetooth-Protokoll, was dem Anwender eine zusätzliche Option eröffnet. „Auf Wunsch können die Daten auch z.B. an einen Industrie-PC in der Nähe der jeweiligen Maschine übertragen werden, sofern dieser über eine Bluetooth-Schnittstelle verfügt“, erklärt Fabian Baur. Röhm liefert sein neues Messsystem F-Senso 2 im handlichen Komplettset, das in einem Hartschalenkoffer Platz findet.
