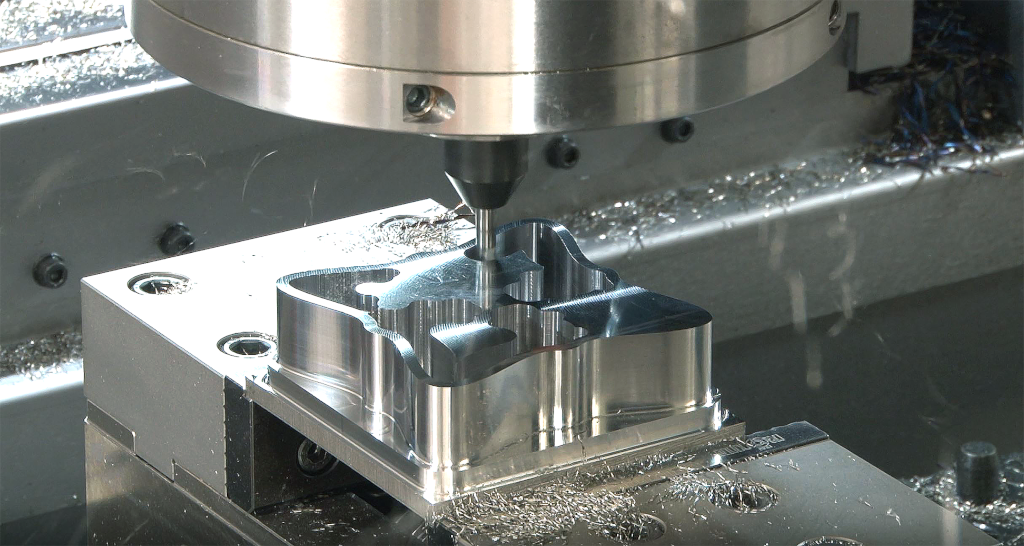

Bei der trochoidalen Fräsbearbeitung bewegt sich der Fräser nicht geradlinig vorwärts, sondern in spiralförmigen, überlappenden Bahnen. Die Geometrie unterscheidet sich nicht wesentlich von herkömmlichen Fräsern, allerdings sind durch die höheren radialen Kräfte ein verstärkter Kern und Spanbrecher erforderlich. Ebenso ist die Anzahl der Schneiden höher, da mit geringeren radialen und höheren axialen Zustellungen gearbeitet wird.
Die Vorteile der trochoidalen Frässtrategie liegen in der Nutzung der gesamten Länge der Schneide und höheren Schnittgeschwindigkeiten bei geringerer Schneidenbelastung. Im Gegensatz zur HPC-Zerspanung wird die gesamte Schneidenlänge (bis zu 5 x D) bei reduzierten seitlichen Zustellungen (bis 0,15 x D) eingesetzt. Durch den geringeren seitlichen Eingriff des Werkzeugs, gegenüber klassischen Zerspanungsstrategien, kann die Schnittgeschwindigkeit stark erhöht werden, die thermische und mechanische Belastung wird verringert.
Höhere Schnittwerte, weniger Belastung

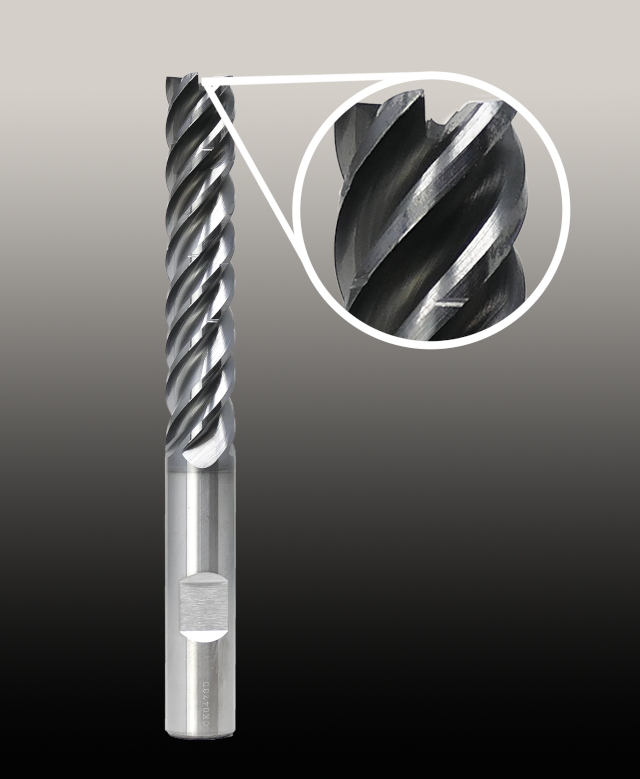

Die Trochoidalfräser der TOOL FACTORY weisen eine besondere Schneidengeometrie auf. Durch die aufwändige Mikrogeometrie und die innovative Beschichtung werden die Schnittkräfte reduziert, abfließende Späne besonders kurz und dadurch Werkstück, Werkzeug und Maschine besonders geschont. Die ungleiche Teilung verhindert das Rattern der Werkzeuge und sorgt so für mehr Laufruhe und eine geringere Belastung des Fräsers – daher können bei der Bearbeitung höhere Schnittwerte umgesetzt werden.
Besonders geeignet sind die Werkzeuge für das Fräsen von tiefen Nuten oder Taschen mit hohen Flanken. Im Kundeneinsatz konnte mit Trochoidalfräsern der Serie 37131 mit einer Schneidenlänge von 3xD der Vorschub je Zahn (fz) erheblich gesteigert und die Standzeit der Fräser von 80 auf 150 Minuten erhöht werden.
Durch seine weichschneidende Geometrie spielt die Serie 37130 ihre Stärken vor allem auf Maschinen mit geringerer Antriebsleistung sowie unter schwierigen Bedingungen und instabilen Verhältnissen zum Einsatz aus.
Die Lösung für die Bearbeitung von hochwarmfesten Werkstoffen
Neben den VHM-Trochoidalfräsern für die Stahlbearbeitung können Zerspaner bei der TOOL FACTORY auch speziell für die INOX-Titan-Bearbeitung entwickelte Trochoidalfräser erhalten. Durch die spezielle AlTiN-Beschichtung sind die Fräser besonders temperaturbeständig und widerstandsfähiger und vor allem für hochwarmfeste Werkstoffe sowie rostfreie Stähle optimiert.
