Neue Hybridlösung für Fräsen und Schleifen

GF Machining Solutions führt auf seinen Fräsmaschinen der Mikron MILL S und X-Baureihe neue hybride Fräs- und Schleiffunktionen ein. Laut Hersteller sind die Maschinen nun in der Lage, Fräsen und Koordinatenschleifen auf ein und derselben Maschine zu kombinieren, ohne dass es Auswirkungen auf die Stellfläche oder die Leistung gibt.

1692

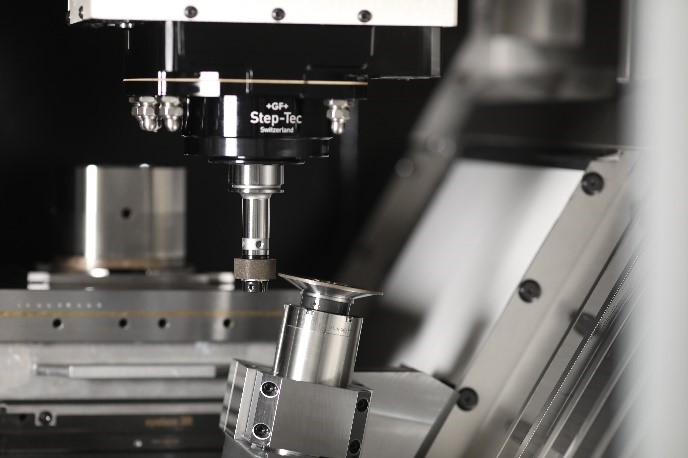

Neigbare und einstellbare Abrichtspindel nahe am Arbeitsbereich für schnelles Einrichten und Durchführen der Schleifbearbeitung (Bildnachweis: GF Machining Solutions SA)

Auf Kundenseite ist der Herstellungsprozess entscheidend für die Erfüllung der Marktanforderungen. Dabei stellt eine kurze Durchlaufzeit in vielen Branchen eine tägliche Herausforderung dar. Aufgrund der durch COVID-19 verursachten Krise sind die Rohstoffkosten beträchtlich gestiegen. Umso wichtiger ist es geworden Ausschuss zu vermeiden und die Kosten niedrig zu halten. Ein kurzer Bearbeitungsprozess ist der Schlüssel zur Steigerung von Produktivität und Effizienz.

Die drei- und fünfachsigen Fräs-Baureihen Mikron MILL S/X (U) zeichnen sich laut Hersteller durch ihre Genauigkeit, Präzision und hohe Dynamik sowie ihr Design und ihre Ergonomie aus. Die Maschinen sind leicht zugänglich und benötigen nur wenig Platz – ob als Einzelmaschine oder in Kombination mit einer Automatisierungszelle.

Mit einer schnellen Prozessgeschwindigkeit können Teile in höchster Qualität hergestellt werden, um die Marktanforderungen mit einer flexiblen Produktion zu erfüllen. Die serienmässige AMC (Automated Machine Calibration) sorgt für eine perfekte Kalibrierung und die Kühlung aller Maschinenkomponenten hält den Prozess auch bei langen Fräs- und Schleifprozessen stabil.

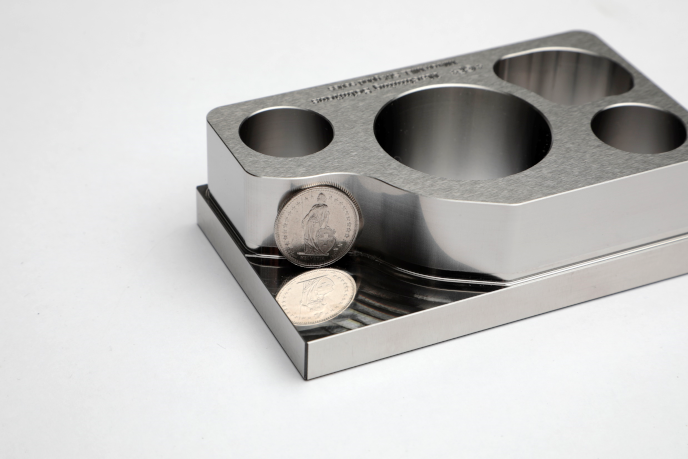

Die Mikron MILL S/X (U)-Reihe kombiniert nun das Fräsen und Schleifen, um hochwertige Teile und eine ausgezeichnete Oberflächenqualität in einem reduzierten Fertigungsprozess zu erreichen. (Bildnachweis: GF Machining Solutions SA)

Die MILL S- und X-Baureihen verfügen jetzt über die Hybridfunktionen Fräsen/Schleifen. Die neuen Maschinen sind in der Lage, Fräsen und Koordinatenschleifen auf ein und derselben Maschine zu kombinieren, ohne dass dies Auswirkungen auf die Stellfläche oder die Leistung hat.

Die Schleifeinrichtung wurde so konzipiert, dass die Standardmasse der Werkstücke und die Aufspannfläche für automatisierte Prozesse beibehalten werden. Das Lasermesssystem und die Abrichtspindel (mit einer einstellbaren Drehzahl von 3’000 bis 20’000 U/min) bleiben näher am Arbeitsbereich, um einen schnellen Schleifprozess zu ermöglichen. Außerdem wurde die Abrichtspindel mit einer leichten Neigung eingebaut, um problemlos jede Art von Schleifwerkzeug abrichten zu können.

Durch diese Zwei-in-Eins-Lösung reduziert die Mikron MILL S/X (U)-Serie den Zeitaufwand und die Komplexität des Fertigungsprozesses beim Kunden. Die Kombination der Fräs- und Schleiftechnologie, die extrem hohe Maschinendynamik und die gleichbleibende thermische Stabilität dank der Ambient-Robust-Technologie, gewährleisten eine hohe Genauigkeit und einen schnellen ROI für qualitativ hochwertige Teile.

Die Abrichtspindel ist mit einem Schallemissionssensor (acoustic emission, AE sensor) ausgestattet, um das Signal während des Abrichtens des Werkzeugs auf der Heidenhain-Steuerung zu verfolgen und zu visualisieren. Die Maschine kann mit einem zusätzlichen AE-Sensor ausgestattet werden, um die Schleifvorgänge zu verfolgen und den Prozess weiter zu optimieren.

Dank der zusätzlichen AE-Sensoren auf dem Maschinentisch kann der Bediener seinen Prozess dank des automatischen Zyklus zur Erkennung von Werkzeugteilen noch besser anpassen. Dieser von GF Machining Solutions entwickelte Zyklus vermeidet Luftschleifen, indem er genau erkennt, wann das Schleifwerkzeug das Teil berührt, um den Prozess unter optimalen Bedingungen zu starten.
