Schnelle optische 3D-Wellenmessung

Auf der AMB 2022 wird Schneider Messtechnik die WMX-Serie vorstellen. Laut dem Messtechnikhersteller vervollständigt die WMX das Produktportfolio des Unternehmens für die schnelle optische 3D-Wellenmessung.

1700

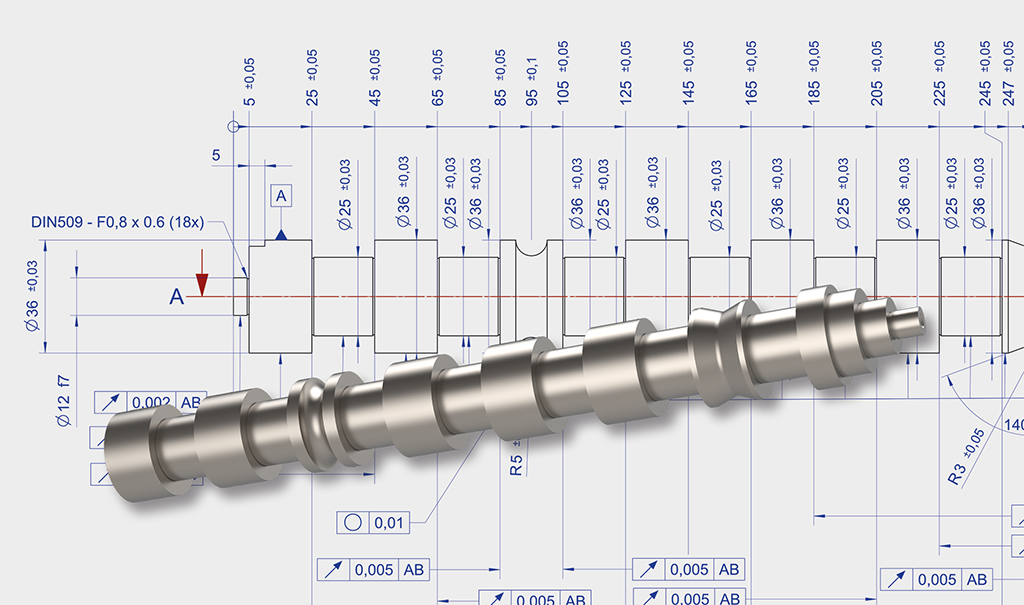

Alle Merkmale werden sekundenschnell gemessen – dank der WMX mit sehr schneller Matrixkamera. (Bildnachweis: Schneider Messtechnik)

Die Dr. Heinrich Schneider Messtechnik GmbH bietet nun für einfachere Anwendungen mit der WMX-Serie eine preisgünstige, optische Wellenmessmaschine an. „Schneider Messtechnik deckt bereits seit vielen Jahren den Bereich Wellenmesstechnik erfolgreich ab“, erklärt Uwe J. Keller, Bereichsleiter Marketing bei Schneider Messtechnik. „Die WMX komplettiert unser Produktportfolio für die schnelle optische 3D-Wellenmessung in optimaler Weise: Als preiswerte Alternative für gewohnt kompromisslose Qualitätsansprüche inklusive einfacher und intuitiver Handhabung.“

Im Praxiseinsatz überzeugt die WMX-Serie laut Schneider Messtechnik mit vielfältigen Vorteilen: Mit einer schnellen Messdatenerfassung durch die Matrixkamera mit hoher Punktdichte genauso wie mit der Auswertung von 2D- und 3D-Merkmalen, die im gleichen Arbeitsschritt erfolgt. Der Gegenhalter gewährleistet das schnelle Einlegen und Fixieren der Welle dank eines innovativen Einspannkonzepts, während die Granitbasis über eine hohe Eigensteifigkeit und Temperaturstabilität verfügt.

Das Messvolumen der WMX-Serie beträgt je nach Modell zwischen 300 mm und 600 mm in der Länge sowie 40 mm oder 80 mm im Durchmesser. Die unterschiedlichen Messbereiche in Länge und Durchmesser steigern in Verbindung mit einer durchdachten und anwendungsbezogenen Auswahl an Spannmitteln die vielseitigen Einsatzmöglichkeiten der Wellenmessmaschine.

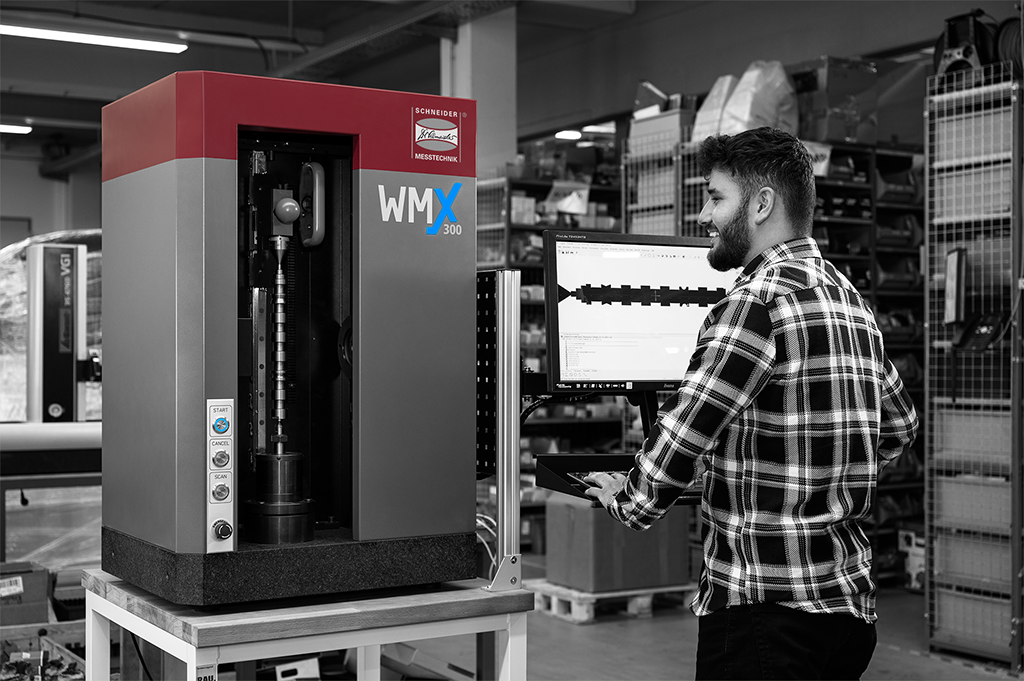

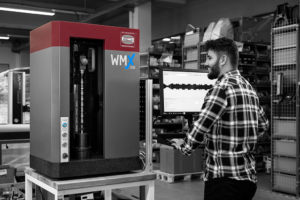

Die WMX führt den Anwender durch die gesamte Messung. (Bildnachweis: Schneider Messtechnik)

Die Kombination aus der WMX, der Mess- und Auswertesoftware SAPHIR sowie der ebenfalls neu entwickelten Bedieneroberfläche SMART – ein UI, das den Bediener bestmöglich unterstützen soll – bildet ein vielseitiges Prüfmittel, das bei der Qualitätssicherung eine entscheidende Rolle spielt. Schließlich verfügt SAPHIR über umfangreiche Messfunktionen hinaus auch über eine intuitiv einfache Lernprogrammierung am gestitchten Bild, der DXF-Datei oder dem 3D-Modell. Das intuitive Bedienkonzept von SAPHIR hält die wichtigsten Funktionen auf Tastendruck bereit.

Das Herzstück der WMX-Serie ist die schnelle Matrixkamera. In Kombination dazu werden aus geblitzten Bildaufnahmen in der Bewegung in kürzester Zeit reale Messpunkte auf der gesamten Werkstück-Oberfläche – als Basis für valide Ergebnisse – aufgenommen. Die Matrixkamera kann in einer einzigen Drehung des Werkstücks über tausend Messpunkte scannen und dadurch auch einen Zylinder oder Torus messen. Darüber hinaus sichert die Matrixkamera-Technologie in Verbindung mit der voll integrierten Drehachse mit der MK 2-Aufnahme für verschiedene Spannmittel eine hohe Prozesssicherheit.

Außerdem ermöglicht sie die Messung von 3D-Merkmalen mit enormer Punktdichte für eine hohe Reproduzierbarkeit in beeindruckender Geschwindigkeit. Die Effizienz steigern geblitzte Bildaufnahmen während der Kamerabewegung, durch die in Sekunden ein vollständiges Abbild des gesamten Werkstücks entsteht. Die exakte zeitliche Abstimmung von Kamerabelichtung und Lichtblitz garantiert zudem schärfste Bilder für stabile Messergebnisse.

Messungen mit der WMX-Serie erfolgen vollautomatisch, wodurch sie problemlos als Einzel-Messplatz oder in einer Automatisierung zum Einsatz kommen kann. Zur Sicherstellung der Produktqualität werden alle Elemente gemessen und ausgewertet.

„Von großer Bedeutung sind aber auch die umfangreichen Dokumentationsmöglichkeiten, die SAPHIR zur Verfügung stellt. Egal ob konfigurierbares Protokoll oder Bemaßung direkt am Werkstück-Bild – die Qualitätssicherung hat stets das passende Dokumentationswerkzeug zur Hand“, unterstreicht Andreas Strobel, Geschäftsführer von Schneider Messtechnik. „Unser vielleicht wertvollstes ‚Extra‘ ist jedoch der persönliche Ansprechpartner: Er garantiert jedem Schneider-Kunden einen schnellen, individuellen und effektiven Kundenservice.“
