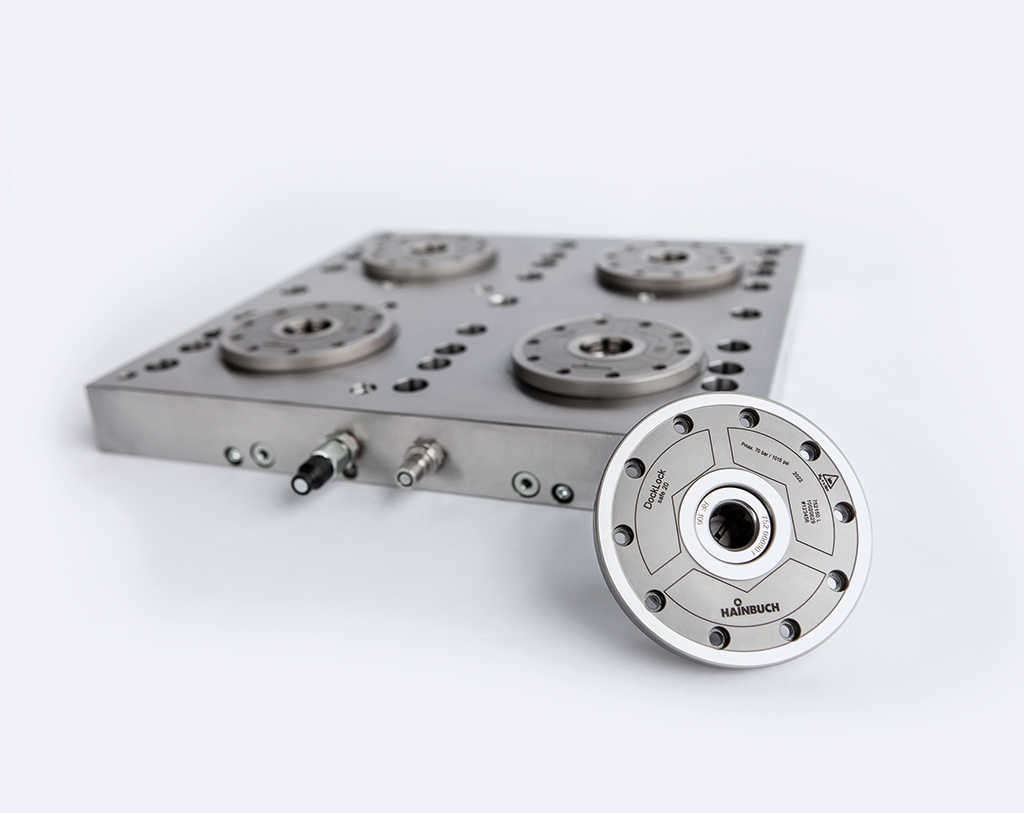

Für Hainbuch müssen Produkte einfach zu handhaben, prozessoptimierend, rüstfreundlich, langlebig und absolut präzise sein. Schnellwechselsysteme oder besser gesagt Nullpunktspannsysteme für Drehmaschinen bietet Hainbuch schon viele Jahre an, jetzt wird die Kompetenz auch auf den stationären Bereich ausgeweitet. Die vier Varianten des Docklock Systems haben nun ein Hainbuch Branding. Es ist pneumatisch und hydraulisch erhältlich und kann sowohl manuell als auch automatisiert eingesetzt werden.
Schnelles Umrüsten und weniger Kosten
Laut Hainbuch hat das Docklock Nullpunktspannsystem gegenüber anderen Systemen zwei entscheidende Pluspunkte: Zum einen die umschließende Spannung mit einer Spannzange oder Spannsegmenten. Das bedeute eine steife Spannung und höhere Wiederholgenauigkeiten. Dadurch entstehen auch keine Abdrücke am Spannbolzen verglichen mit Systemen mit Kugeln oder Schiebern, die zu Ungenauigkeiten und folglich zu einem Austausch der Spannbolzen führen. Zum anderen ist es laut dem Spannmittelhersteller schmutz- und späneunempfindlich, was für einen geringeren Verschleiß und weniger Wartungsaufwand sorge.

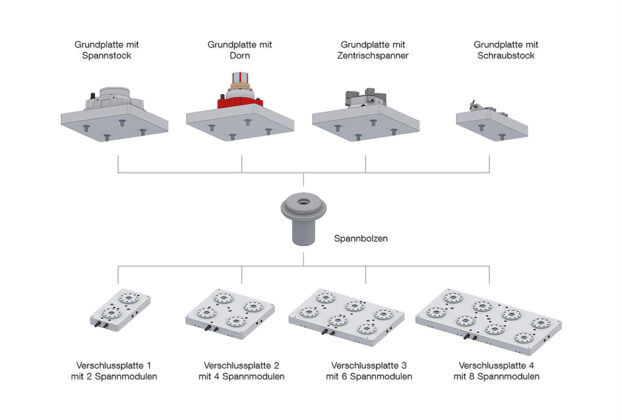

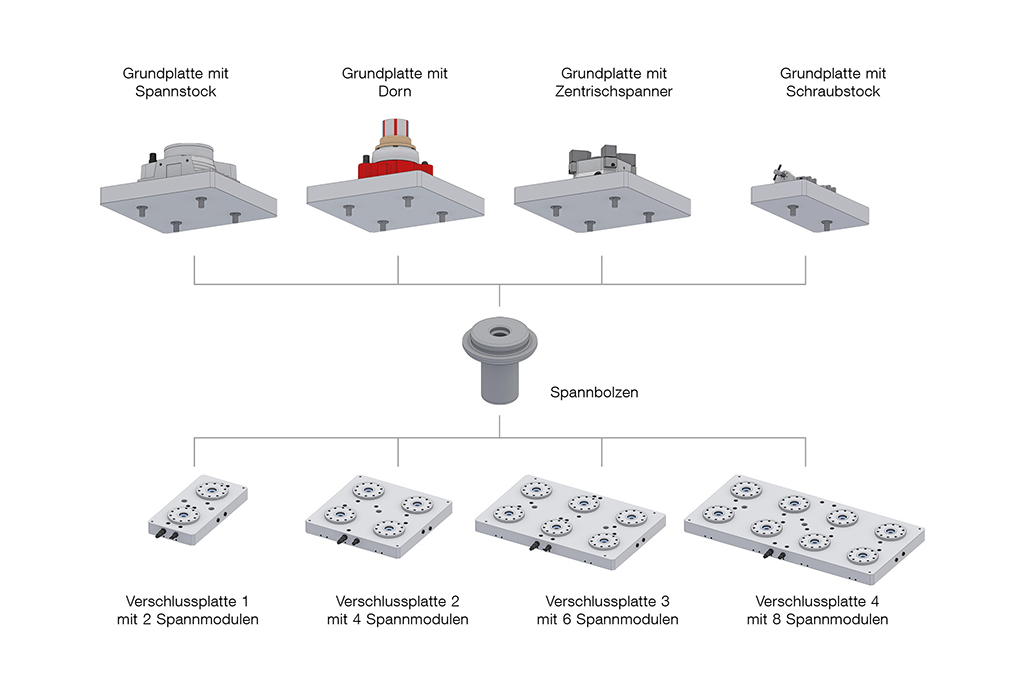

Die Verschlussplatte, welche auf den Maschinentisch geschraubt wird, diene als Basis, um schnelles Wechseln zu ermöglichen. Die Nullpunkt-Wiederholgenauigkeit liegt laut Herstellerangaben bei ≤ 0,005 mm ohne auszurichten. In zwei Minuten sei das Spannmittel in Kombination mit dem Docklock umgerüstet. Das Nullpunktspannsystem ermögliche so enorme Zeit- und Kosteneinsparungen in der Fertigung.

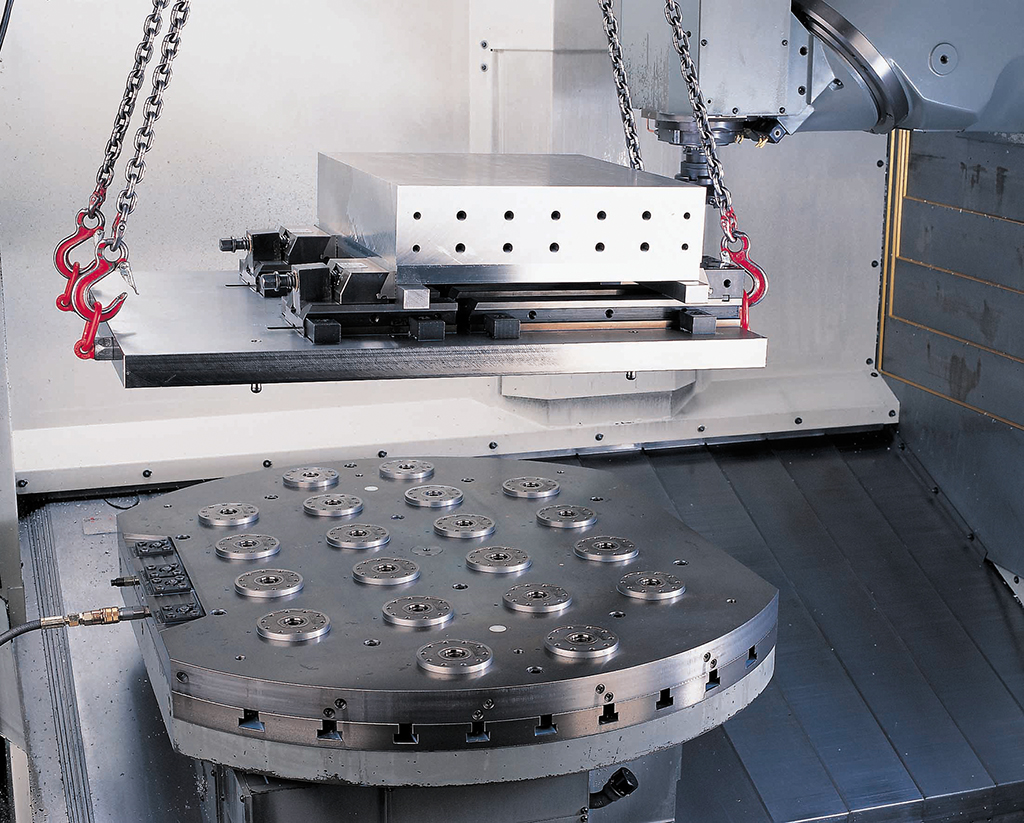

Mit der Schnittstelle findet das Einrichten dort statt, wo keine Kapazität blockiert wird – nämlich außerhalb der Maschine. Der Spannzangenverschluss sorge für verkantungsfreies Ein- und Auswechseln der Werkstückpaletten. Ein Direkteinbau in Maschinentische, Paletten oder Vorrichtungen werde mit Einbaukassetten kostengünstig realisiert. Zudem sei es gegenüber einem Plattenwechsler oder einem Maschinentischwechsel deutlich günstiger.

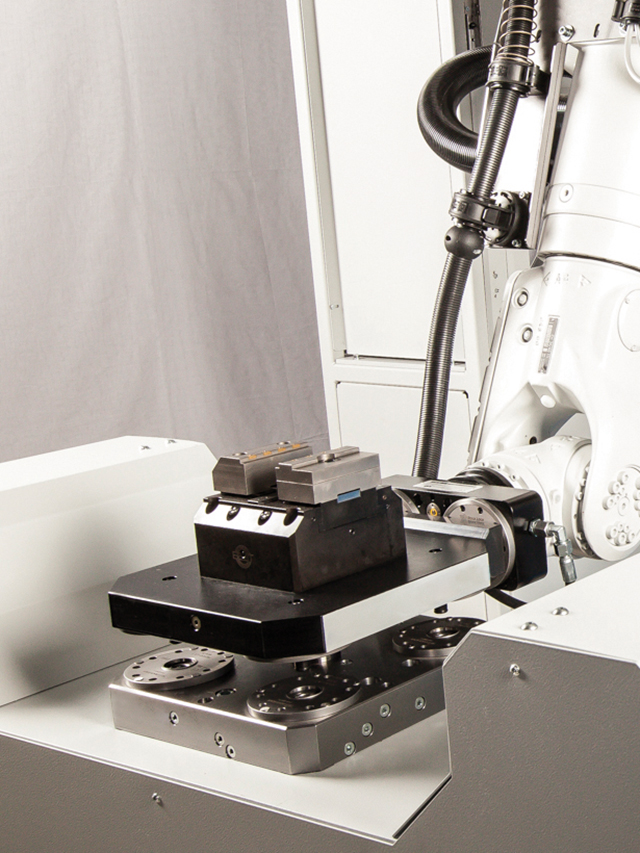

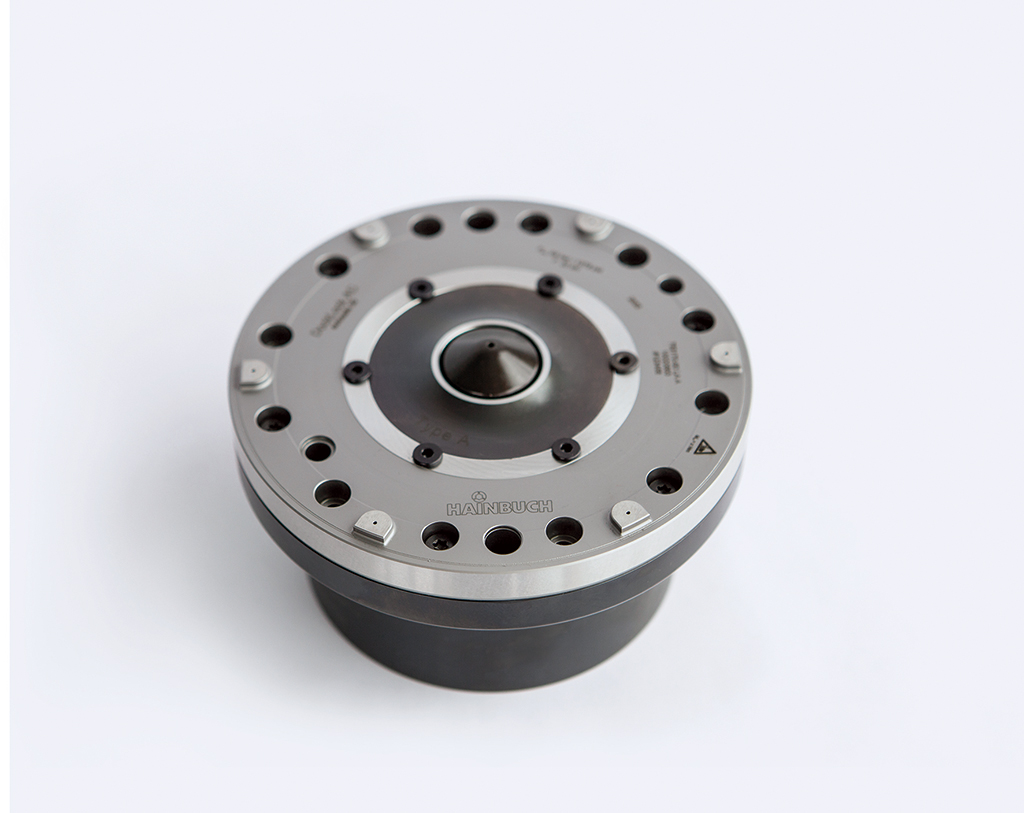

Docklock AC – das Nullpunktspannsystem für die automatisierte Fertigung
Hainbuch gibt an, dass der Aufbau mit der umschließenden Spannung und die Kraftübertragung identisch zum DockLock für manuelles Rüsten sind. Ebenso die Wechselzeit und die Nullpunkt-Wiederholgenauigkeit. Zusätzlich verfügt das System als Schutz vor Schmutz und Spänen über einen Verschluss an der Spannstelle. Das sorge für einen noch geringeren Verschleiß und weniger Wartungsaufwand. Darüber hinaus hat es standardmäßig eine Auflagekontrolle, abblasbare Auflageinseln und eine Kolbenstellungskontrolle für einen sicheren automatisierten Prozess.
HAINBUCH auf der AMB 2022 in Halle 1, Stand E10.
