Die Entwicklung einer sicheren Simulationslösung beginnt bei OPEN MIND lange vor dem NC-Code. Dabei setzt der CAD/CAM-Entwickler auf hauseigene innovative Lösungen für ein durchgängiges System mit einer engen Verzahnung von NC-Code-Generierung und -Simulation. NC-Codes, die erstellt werden, sind ausgiebig getestet, berücksichtigen Maschinenlimitationen und laufen garantiert auf den jeweiligen Maschinen. Alle prozessrelevanten Daten stehen in der NC-Code-Simulation zur Verfügung und sorgen für eine unübertroffene Genauigkeit und Sicherheit.
Drei Module für Verschmelzung von virtueller und realer Welt

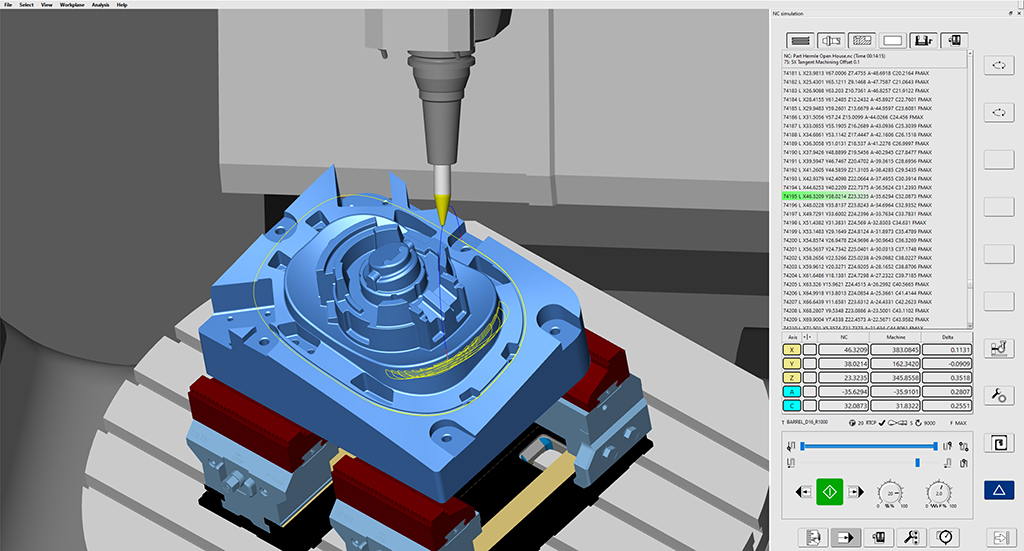

Für die Verschmelzung der virtuellen und realen Welt hat OPEN MIND hyperMILL VIRTUAL Machining mit drei Modulen ausgestattet. Im Modul Center werden reale Bearbeitungssituationen mit der Maschine und Steuerung virtuell abgebildet und NC-Code-basiert simuliert. Das Modul CONNECTED Machining ermöglicht eine tiefgehende Vernetzung und Synchronisation mit der Maschine. Die Simulationssoftware kann so beispielsweise Abweichungen beim Nullpunkt oder bei den Werkzeugplätzen erkennen.
Im Modul Optimizer sorgen leistungsstarke Optimierungsalgorithmen für eine effiziente Gestaltung der Mehrachsbearbeitung. Automatisch wird hier die beste Lösung für eine perfekte Bearbeitung identifiziert. Anwender gehen bei der CAM-Programmierung von Portalfräsmaschinen nun genauso vor wie bei einem 5-Achs-Fräszentrum.

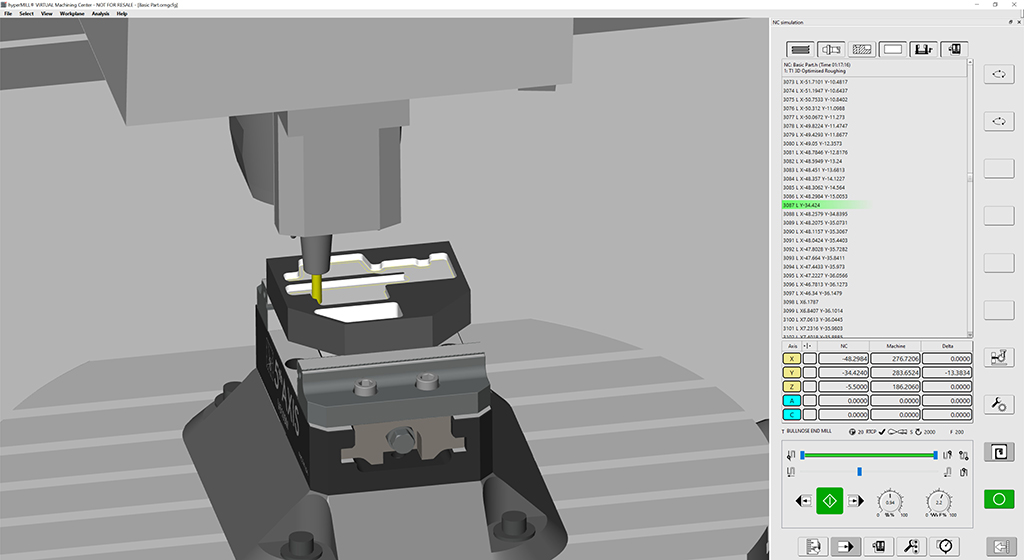

Die durch Rund- und Linearachsenlimits sowie durch Kollision erforderlichen Rewinds fügt der Optimizer auf Basis des digitalen Zwillings der Maschine automatisch hinzu. Auf unnötige Rückzüge an Sicherheitspositionen zwischen zwei Bearbeitungsschritten mit demselben Werkzeug kann verzichtet werden. Beim Zusammenfassen von Jobs mit dem gleichen Werkzeug („linking“) werden jetzt auch 2D- und 3D-Bearbeitungsschritte zu einer fließenden Bewegung. Auch kann der Optimizer zwischen Schrupp- und Schlichtbearbeitungen unterscheiden.
Intelligente Bauteilausrichtung auf Knopfdruck
Ein weiteres Tool für mehr Effizienz und Wirtschaftlichkeit in der Bearbeitung ist die intelligente Bauteilausrichtung im CAM in Echtzeit mit hyperMILL BEST FIT. Mittels einer 3D-Messung wird das unausgerichtete Bauteil auf der Maschine angetastet und die Messpunkte in Form eines Messprotokolls zurück an das CAM-System gesendet. Anschließend passt hyperMILL BEST FIT den NC-Code exakt an die reale Bauteilposition an.
Der angepasste NC-Code wird anschließend in der virtuellen Maschine auf der tatsächlichen Aufspannsituation simuliert und automatisch optimiert. Um eine sichere und exakte Bearbeitung zu gewährleisten, führt der Maschineneinrichter anschließend eine Verifikationsmessung durch. Danach kann er die Bearbeitung starten, ohne das Bauteil zuvor in der Maschine ausrichten zu müssen. Die Vorteile: immenser Zeitgewinn, sichere Bearbeitung und planbare Prozesse.
