Präzise Fertigbearbeitung des Außendurchmessers

Eine in der Zerspanung besonders anspruchsvolle Komponente ist das Motorgehäuse für den Elektromotor. Zur Bearbeitung der Statorbohrung hat MAPAL bereits eine dreistufige Lösung etabliert und legt nun mit einem großen Werkzeug für die Außenbearbeitung nach.

334
Das Feinbohrwerkzeug von MAPAL zur hochpräzisen Fertigbearbeitung des Außendurchmessers der dünnwandigen topfförmigen Statorgehäuse. (Bildnachweis: MAPAL)

Bei der topfförmigen Variante des Motorengehäuses wird das Statorträgergehäuse als Zwischengehäuse in das Hauptgehäuse eingeschoben. Typische Durchmesser für das dünnwandige Aluminiumbauteil liegen innen zwischen 200 und 240 mm, außen zwischen 240 und 260 mm. Für die Leistung des Elektromotors ist Koaxialität der verschiedenen Lager- und Aufnahmedurchmesser entscheidend, was eine sehr präzise Bearbeitung innerhalb enger Toleranzen voraussetzt.

Der erste von drei Arbeitsschritten zur Bearbeitung der Statorbohrung ist die Vorbearbeitung mit einem Aufbohrwerkzeug. Der Rohling weist Gussschrägen auf, durch die Schnitttiefen bis zu 6 mm zu bewältigen sind. Spezielle Wendeschneidplatten mit einem abstützenden Bogenschliff vermeiden Vibrationen. Zusätzlich erzeugen sie kleine Späne, die gut abzuführen sind.

Der Semi-Finish-Schnitt bearbeitet den aufwendigen Konturzug des E-Motorgehäuses so vor, dass in der abschließenden Fertigbearbeitung mit einem Feinbohrwerkzeug die komplette Kontur mit Fasen und radialen Übergängen in der geforderten Qualität μm-genau hergestellt werden kann.

Die Werkzeuge legt MAPAL je nach Aufmaßsituation, Maschinenpark und Aufspannung individuell für den jeweiligen Kunden aus. Die Schneidenpositionen der Werkzeuge berücksichtigen unterschiedliche Stufen im Gehäuse ebenso wie eingegossene oder eingepresste Stahlbuchsen für Lager. Während der Großteil des Werkstücks mit PKD zerspant wird, kommen für den Stahlbereich Hartmetallschneiden zum Einsatz.

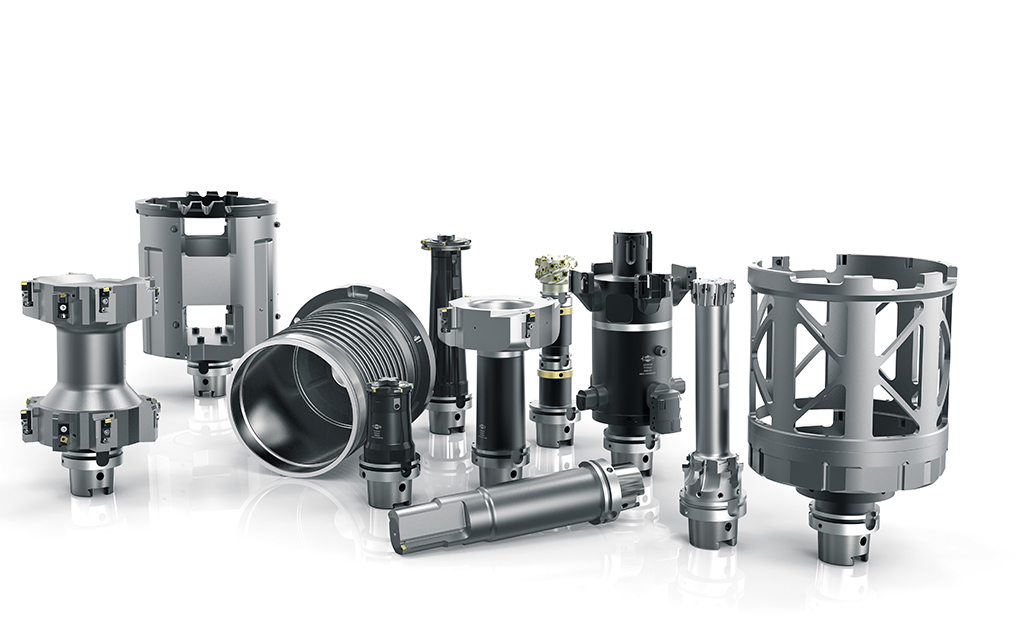

Prozesslösungen für die E-Mobilität von MAPAL liefern den Kunden maximale Technologieorientierung bei kurzen Laufzeiten. (Bildnachweis: MAPAL)
Neuheit für Außen

Außen ist das Bauteil mit einer spiralförmig umlaufenden Nut versehen. Nach dem Einsetzen in das äußere Gehäuse fließt durch diese Nut das Kühlmittel. Daher wird der Statorträger auch als „Cooling Jacket“ bezeichnet. Zur EMO in Mailand stellte MAPAL neue, außergewöhnliche Außenbearbeitungswerkzeuge vor.

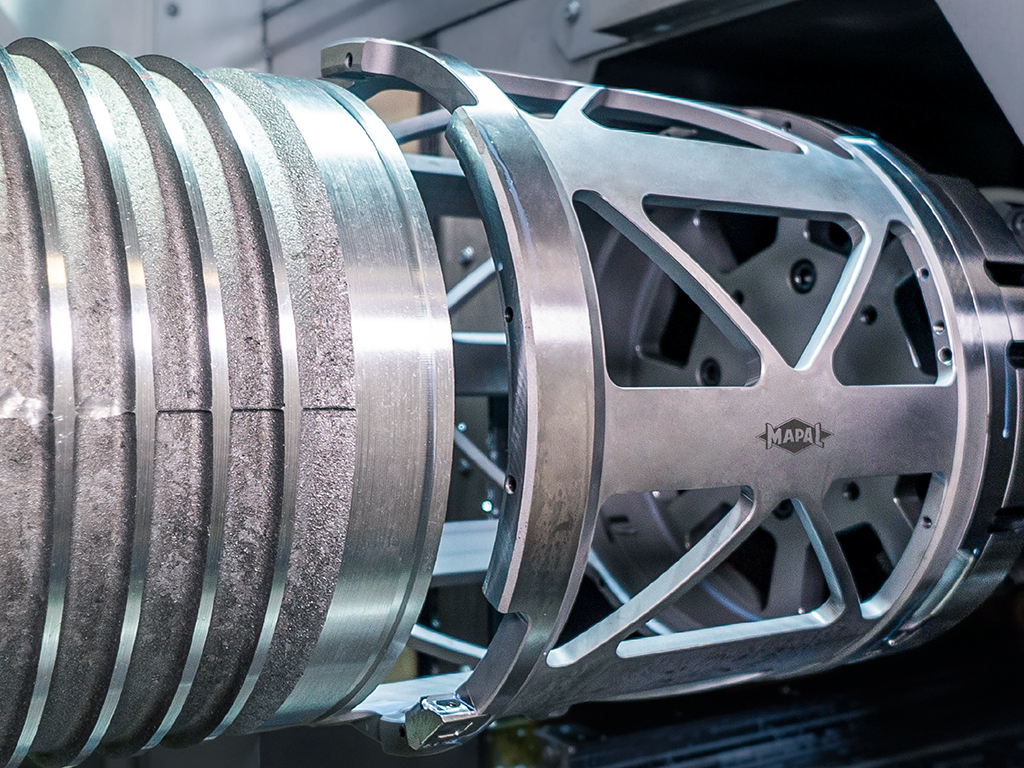

Nach der Vorbearbeitung übernimmt ein Glockenwerkzeug das komplette Finish der Außenseite. Das speziell konstruierte Leichtbauwerkzeug ist mit Schneidplatten und Führungsleisten versehen und weist an strategischen Stellen Stege auf, um möglichst viel Gewicht zu sparen und durch große Öffnungen die Späne abführen zu können. Das Feinbearbeitungswerkzeug verspricht hohe Rundheit und Genauigkeit.

Komplettbearbeitung auf Bearbeitungszentrum

Die Innenbearbeitung ist mit den Bohrwerkzeugen sehr schnell und präzise möglich. Zusätzlich kann in der gleichen Aufspannung, ohne zu verfahren, auch die Außenseite bearbeitet werden. Mit der Lösung für Bearbeitungszentren wird zudem Kunden Rechnung getragen, welche die Transformation zur E-Mobilität mit einem vorhandenen Maschinenpark mitmachen, der auf die Bearbeitung großer kubischer Aluminiumgehäuse ausgerichtet ist.

Eine alternative Bearbeitungslösung hat MAPAL gemeinsam mit einem Maschinenhersteller entwickelt. Dabei wurde der Prozess um 90 Grad gedreht, um ihn auf vertikalen Drehmaschinen einzusetzen.
