Die Maschine für die großen Teile

Die JORNS AG stellt Biege- und Doppelbiegemaschinen in Schweizer Qualität her. Deren Maschinenständer sind mächtige Schweißkonstruktionen mit einem Störkreis von bis zu 2.300 mm. Mit dem fünfachsigen Groß-BAZ STC 1250 von Starrag kann das Unternehmen die Präzisionsbearbeitung dieser Teile deutlich wirtschaftlicher als bisher gestalten.

2300

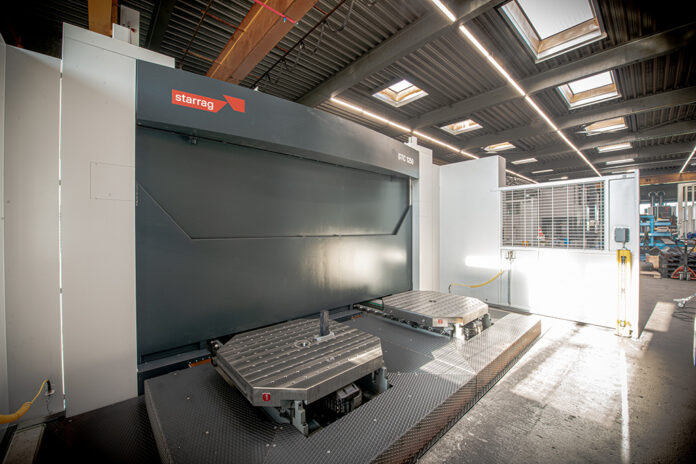

Die Starrag STC 1250 sorgt für deutliche Produktivitätssteigerung: Es verkürzt die Bearbeitungszeiten, und mit dem Vierfach-Palettensystem ermöglicht es hauptzeitparalleles Rüsten sowie mannarme Schichten. (Bildnachweis: Starrag)

Die Ansprüche, die Geschäftsführer Marc Jorns an seine Produkte stellt, muss auch das eigene Produktionsequipment erfüllen: »Um im internationalen Wettbewerbsumfeld bestehen zu können, benötigen wir qualitativ hochwertige, sehr produktive Maschinen. «

Die jüngste Investition galt der Herstellung der größten Maschinenkomponenten, der tragenden Ständerelemente. Die dafür erforderlichen Verfahrwege schränkten die Auswahl beträchtlich ein. Denn das BAZ muss zumindest eine 1250er Palettengrösse beherrschen und in der Höhe bis zu 2.300 mm verfahren können. Nach Vergleichen mit verschiedenen Maschinen fiel die Wahl auf eine Starrag STC 1250, deren Y-Achse auf die von JORNS gewünschte Länge erweitert wurde.

Die Starrag STC 1250 sorgt für deutliche Produktivitätssteigerung: Es verkürzt die Bearbeitungszeiten, und mit dem Vierfach-Palettensystem ermöglicht es hauptzeitparalleles Rüsten sowie mannarme Schichten. (Bildnachweis: Starrag)

Grundvoraussetzung für die Entscheidung war neben der Größe des fünfachsigen Bearbeitungszentrums vor allem die Prozesssicherheit und Wiederholgenauigkeit. Ein weiteres Kriterium war die Robustheit der Maschine, die durch die Schweisskonstruktionen der zu zerspanenden Bauteile – zum Teil eine Kombination aus verschiedenen Materialien – auf die Probe gestellt wird. »Kein Problem für die Starrag STC 1250«, urteilt Produktionsleiter Peter Roth aus seiner mittlerweile gemachten Erfahrung.

Zusätzlich überzeugt die Starrag STC 1250 durch effiziente Fünfachsigkeit. Neben den drei dynamischen Linearachsen fungiert der CNC-Rundtisch als vierte Simultanachse. Er verfügt über einen Antrieb mit hohem Drehmoment sowie hoher Dämpfung und lässt sich hydraulisch klemmen. Der Schwenkkopf ist die simultan gesteuerte fünfte CNC-Achse. Durch den robusten Schneckenantrieb und die beidseitig stabile Rollenlagerung eignet er sich besonders für die Schwerzerspanung.

Die großen geschweißten Ständerbaugruppen stellen höchste Anforderungen an die Starrag STC 1250. (Bildnachweis: Starrag)

Was den wirtschaftlichen Betrieb anbelangt, punktet die Starrag STC 1250 bei JORNS in zweifacher Hinsicht. Erstens fallen die Bearbeitungszeiten deutlich kürzer aus als bisher. Die zweite Produktivitätssteigerung erreicht der Biegemaschinenhersteller durch die Konfiguration mit einem Vierfach-Palettensystem, das ein hauptzeitparalleles Rüsten ermöglicht.

Für die Zukunft plant das Produktionsteam von JORNS, das Großbearbeitungs-BAZ fast rund um die Uhr produzieren zu lassen. »Wir werden eine mannarme Schicht einführen«, sagt Peter Roth. »Auf den Abend hin laden wir die vier Paletten voll mit langlaufenden Teilen, die dann am Morgen von unseren Facharbeitern zur Weiterbearbeitung umgerüstet werden.«

Produktionsleiter Peter Roth erklärt: »Was für uns besonders zählt, sind die TCO, die Total Cost of Ownership. Bezüglich der ganzheitlichen Kosten über den kompletten Lebenszyklus hinweg sehe ich die Investition in die Starrag-Maschine als gutes Geschäft.« (Bildnachweis: Starrag)
