Flexibles Bearbeitungszentrum

Das 5-Achsen-Bearbeitungszentrum Quaser UX 500 bietet dem Bediener flexible Anwendungsmöglichkeiten, vom manuellen Werkstückhandling bis hin zum Einsatz einer Roboter-Automation.

522

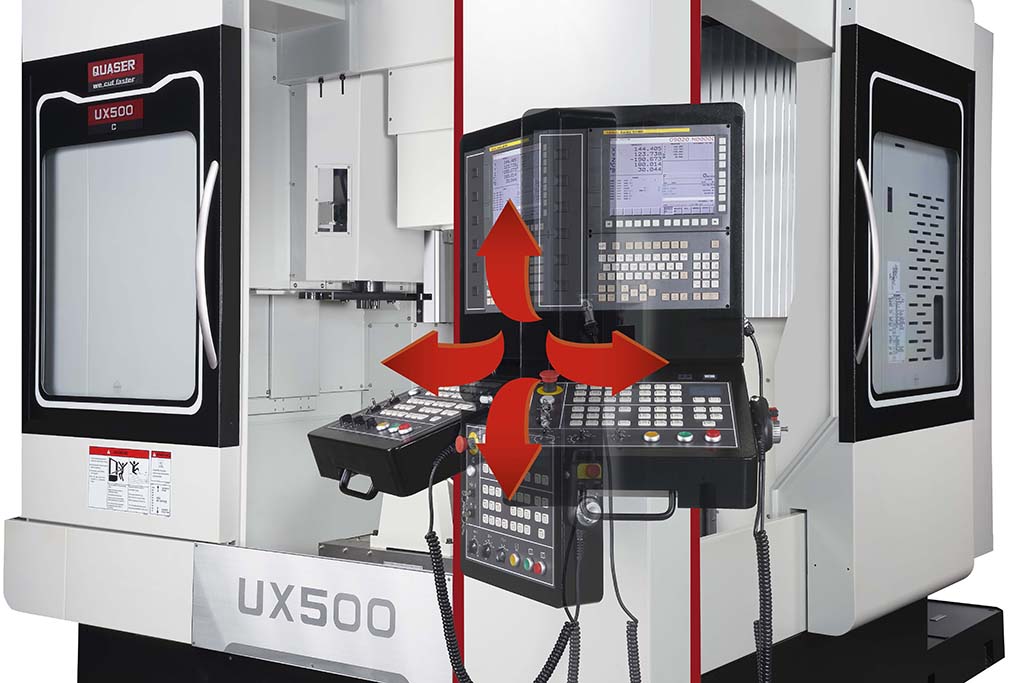

Die beiden über Eck positionierten Türöffnungen und die ergonomische Anordnung der Steuerung bieten dem Bediener der UX 500 ein flexibles Werkstückhandling sowie eine optimale Prozesskontrolle. (Bildnachweis: Hommel)

Das Maschinenkonzept des 5-Achsen-Bearbeitungszentrums UX 500 des taiwanesischen Herstellers Quaser erprobt sich bereits sehr erfolgreich im Markt und überzeugt seine Anwender durch die zwei Bedienseiten, welche optimal für automatisierte Anwendungen mittels Handling Roboter genutzt werden können.

Einfaches Werkstückhandling dank zwei Bedienseiten

Die beiden über Eck positionierten Türöffnungen und die ergonomische Anordnung der Steuerung bieten dem Bediener der UX 500 ein flexibles Werkstückhandling sowie eine optimale Prozesskontrolle. Gleichzeitig kann dieses 5-Achsen-Bearbeitungszentrum über beide Türen automatisiert werden und das ohne Einschränkung der Zugänglichkeit zum Maschinenraum.

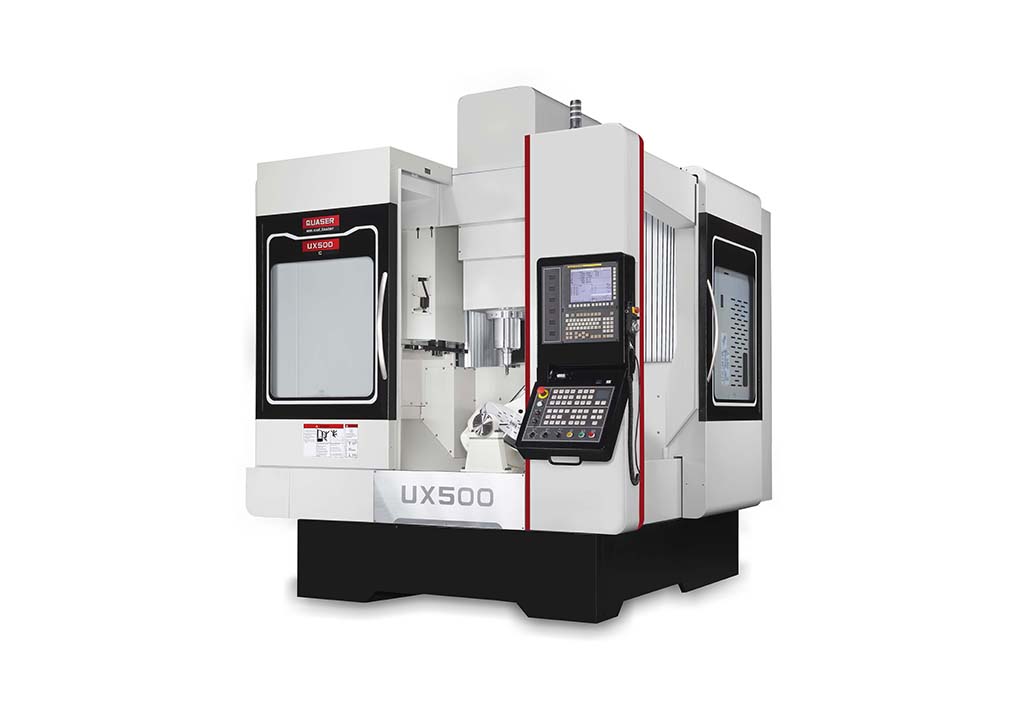

Das 5-Achsen-Bearbeitungszentrum Quaser UX 500 bietet dem Bediener flexible Anwendungsmöglichkeiten, vom manuellen Werkstückhandling bis hin zum Einsatz einer Roboter-Automation. (Bildnachweis: Hommel)

Großer Arbeitsraum optimal für 5-Achsen-Bearbeitungen

Neben den zwei Bedienseiten punktet die Maschine zusätzlich mit X-/Y-/Z-Verfahrwegen von 712/508/515 mm sowie einem Schwingkreisdurchmesser von 500 mm. Gemeinsam mit dem integrierten Rund-/Schwenktisch ist das Bearbeitungszentrum somit ideal für Werkstückgrößen bis zu 500 x 350 mm geeignet.

Eine optimale Aufteilung der beweglichen Baugruppen, in Verbindung mit der Portalbauweise, machen die Quaser UX 500 zu einer hochgenauen Bearbeitungsmaschine mit exzellenter Stabilität und Steifigkeit. Ein umfangreiches, temperaturgeregeltes Kühlsystem zur Kühlung der Hauptspindel und Kugelrollspindeln, welches zur Standardausstattung der Maschine zählt, sorgt für die nötige Kompensation von thermischen Einflüssen zum Beispiel bei der 5-Achsen-Bearbeitung.

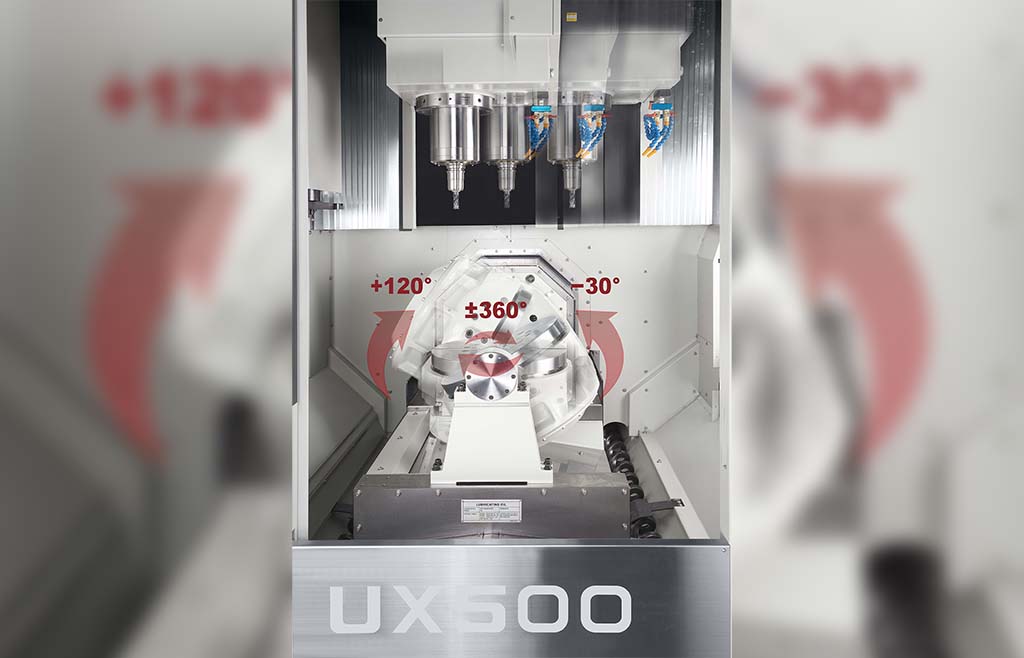

Mit dem integrierten Rund-/Schwenktisch ist das Bearbeitungszentrum ideal für Werkstückgrößen bis zu 500 x 350 mm geeignet. (Bildnachweis: Hommel)

Platzsparend mit integriertem Späneförderer

Dank der sehr kompakten Bauweise mit 2.700 x 3.900 mm, inklusive des integrierten Späneförderers, eignet sich diese Maschine bestens für kleinste Aufstellflächen. Alles in allem überzeugt die UX 500 durch ihre umfangreiche Standardausstattung, sowohl bei Standardanwendungen, als auch bei komplexen 5-Achsen-Bearbeitungen und das mit langanhaltender Präzision.

Produktionsmaximierung durch Robotererweiterung

Mit dem Mill-Assist Essential der Automationsprofis von RoboJob bietet Hommel eine Erweiterung der Maschine für automatisierte Anwendungen an. So kann die UX 500 von einer Bedienseite voll automatisiert werden und gleichzeitig kann der Bediener im Bedarfsfall über die zweite Bedienseite (unter Berücksichtigung aller Sicherheitsaspekte und Vorschriften) in die Maschine eingreifen, um zum Beispiel den nachfolgenden Arbeitsschritt vorzubereiten.
