Rundlauf-Genauigkeit verbessert

RINGSPANN hat neue 15°-Spannscheiben für seine Flanschfutter und Flanschdorne der Spannscheiben-Bauform präsentiert. Das Besondere daran sind die Rundlauf-Genauigkeiten von nur 10 Mikrometer.

3031

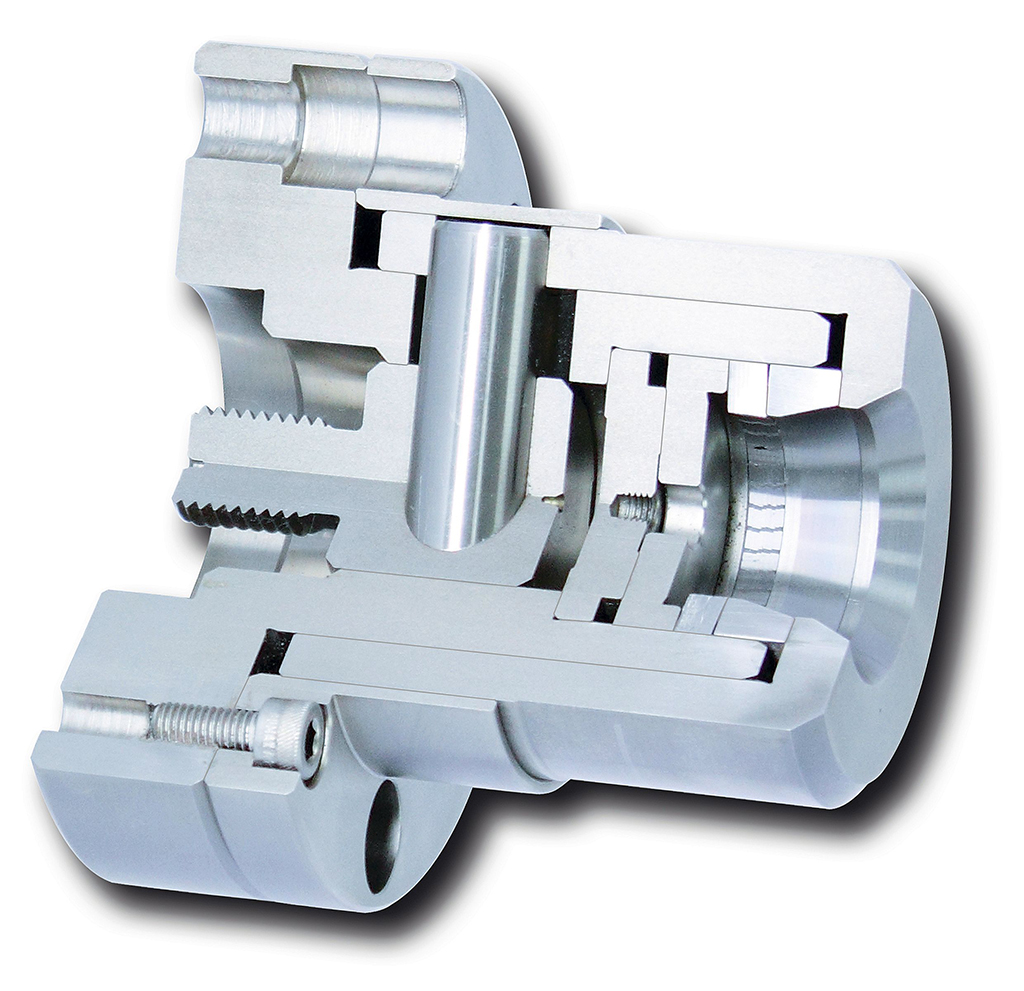

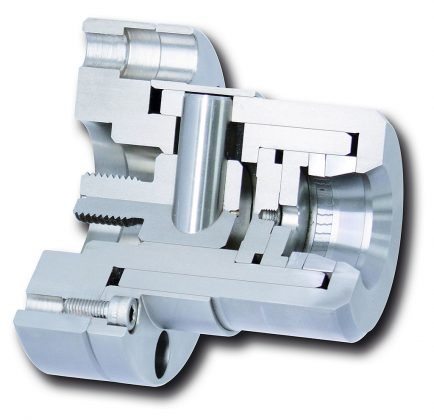

Neues RINGSPANN Scheibenblock-Flanschfutter mit 15°-Spannscheiben zur hochpräzisen Außenspannung zylindrischer Werkstücke. (Bildnachweis: Ringspann)

Die Flanschfutter der Baureihe LAFF und die Flanschdorne der Serie LBDF von RINGSPANN zählen zu jenen Präzisions-Spannzeugen, die in der spangebenden Metallbearbeitung seit vielen Jahren den Ton angeben. Wo immer im Automobilbau, in der Flugzeugtechnik oder bei der Herstellung von Pumpen und Getrieben zylindrische Werkstücke zentriert und innen- oder außengespannt werden müssen, sorgen diese Spannzeuge für hervorragende Ergebnisse.

Das funktionelle – und namensgebende – Herzstück dieser Flanschfutter und -dorne sind ihre RINGSPANN-Spannscheiben. Sie werden zu ringförmigen und unter Vorspannung stehenden Paketen zusammengefasst, die je nach Anzahl der Scheiben zwischen 4,0 und 20 mm breit ausfallen. In ihrer Größe folgen sie dem für die Bearbeitung des Werkstücks erforderlichen Spanndurchmesser. Er reicht bei den Futtern bis 170 mm und bei den Dornen bis 200 mm.

Mehr Komfort beim Bestücken

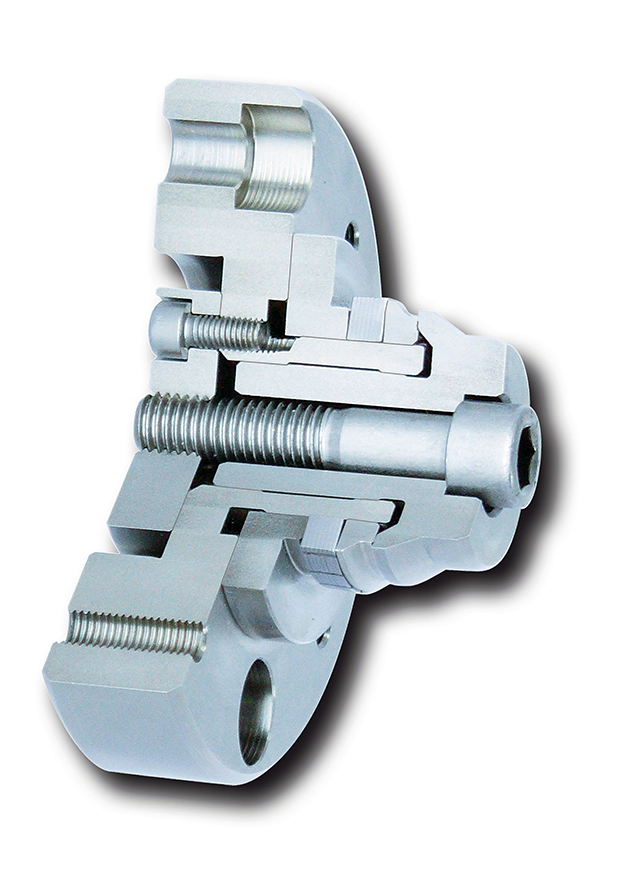

Neuer Scheibenblock-Flanschdorn von RINGSPANN mit 15°-Spannscheiben zur hochpräzisen Innenspannung zylindrischer Bohrungen und Hohlräume von Werkstücken. (Bildnachweis: Ringspann)

Ein zentrales Qualitätsmerkmal mit maßgeblichem Einfluss auf die beim Fräsen, Drehen, Bohren, Schleifen oder auch Auswuchten erzielbare Präzision ist die Rundlauf-Genauigkeit der in den Flanschfuttern LAFF und Flanschdornen LBDF eingesetzten Spannscheiben. Als Maß der Dinge galten hier bislang die Spannscheiben mit einem Kegelwinkel von 9°, denn sie allein erreichten eine Rundlauf-Genauigkeit von ≤ 10 µm.

Vor einigen Monaten setzten sich die RINGSPANN-Ingenieure im Rahmen eines mittelfristigen Entwicklungsprojekts jedoch das Ziel, weitere Spannscheiben mit  verbesserten Rundlauf-Genauigkeiten zu entwickeln, die dem Anwender – ohne Abstriche an die Genauigkeit – zwei entscheidende Vorteile bieten sollten: Zum einen galt es, deutlich größere Durchmesseränderungen zu ermöglichen, damit beim Bestücken ein komfortableres Einführspiel zur Verfügung steht; zum anderen sollten sich die Spannscheiben dank höherer Verschleißreserven durch eine erheblich längere Lebensdauer auszeichnen.

„Als Ergebnis unserer Entwicklungsarbeit können wir Zulieferern und Maschinenbauern nun zwei neue Serien von Spannscheiben bzw. Scheibenblöcken mit Kegelwinkeln von 15° anbieten, deren Rundlauf-Genauigkeiten ebenfalls bei ≤ 10 µm liegen ­– bei zugleich etwa vierfach größerer Durchmesseränderung“, berichtet Volker Schlautmann, der Leiter des Kundenteams Spannzeuge/ Welle-Nabe-Verbindungen bei RINGSPANN.

Die 15°-Spannscheiben erreichten bis dato Rundlauf-Genauigkeiten von lediglich ≤ 30 µm.  Realisierbar wurde die erhebliche Verbesserung der Rundlauf-Eigenschaften durch die interne Umstellung auf eine veränderte Produktionstechnik. Dreh- und Angelpunkt bildet dabei ein neues Fertigungsverfahren, dass es nun erlaubt, auch die 15°-Spannscheiben stirnseitig mit hoher Präzision feinzuschleifen­ – so wie es bei den 9°-Spannscheiben von RINGSPANN schon seit langem Standard ist.

Sensible Werkstücke schonend spannen

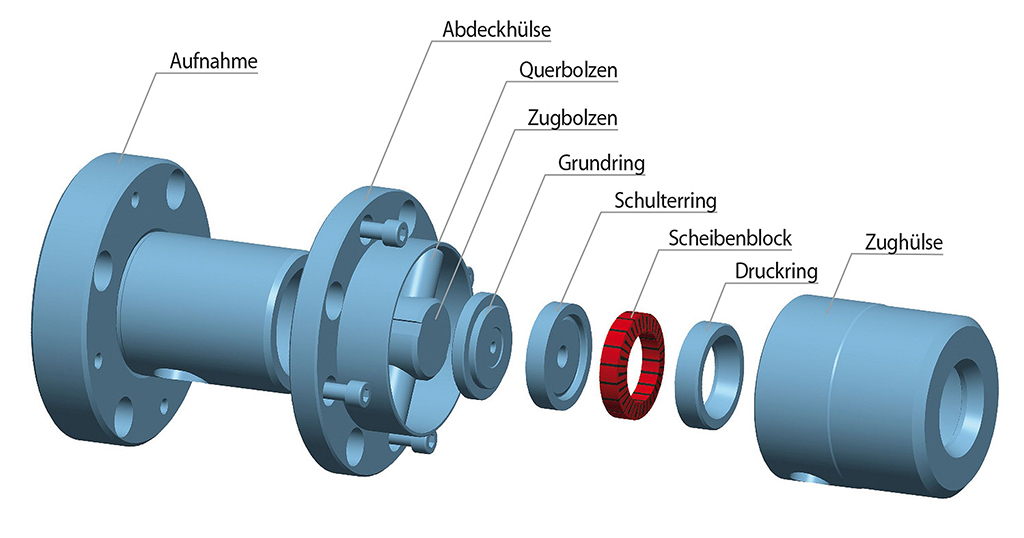

Scheibenblock-Flanschfutter von RINGSPANN bestehen aus Aufnahme, Abdeckhülse, Quer- und Zugbolzen, Grund- und Schulterring, Scheibenblock, Druckring und Zughülse. (Bildnachweis: Ringspann)

Ausgestattet mit den neuen Rundlauf-optimierten 15°-Spannscheiben sind die neuen Flanschfutter LHFF und die neuen Flanschdorne LIDF nun prädestiniert für Zerspanungsaufgaben mit sehr hohen Anforderungen an die Bearbeitungsgenauigkeit.

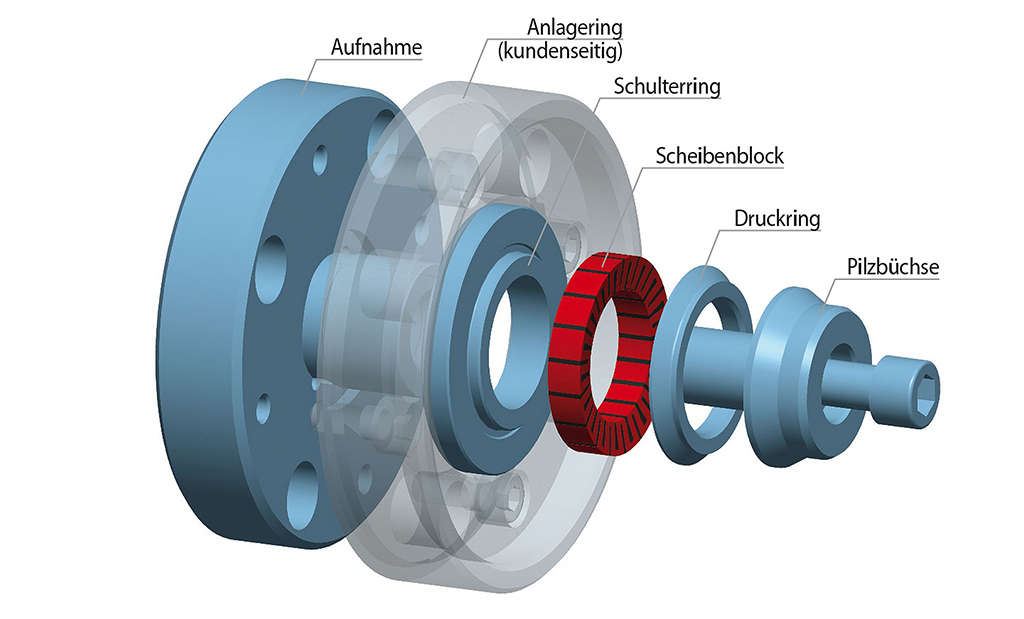

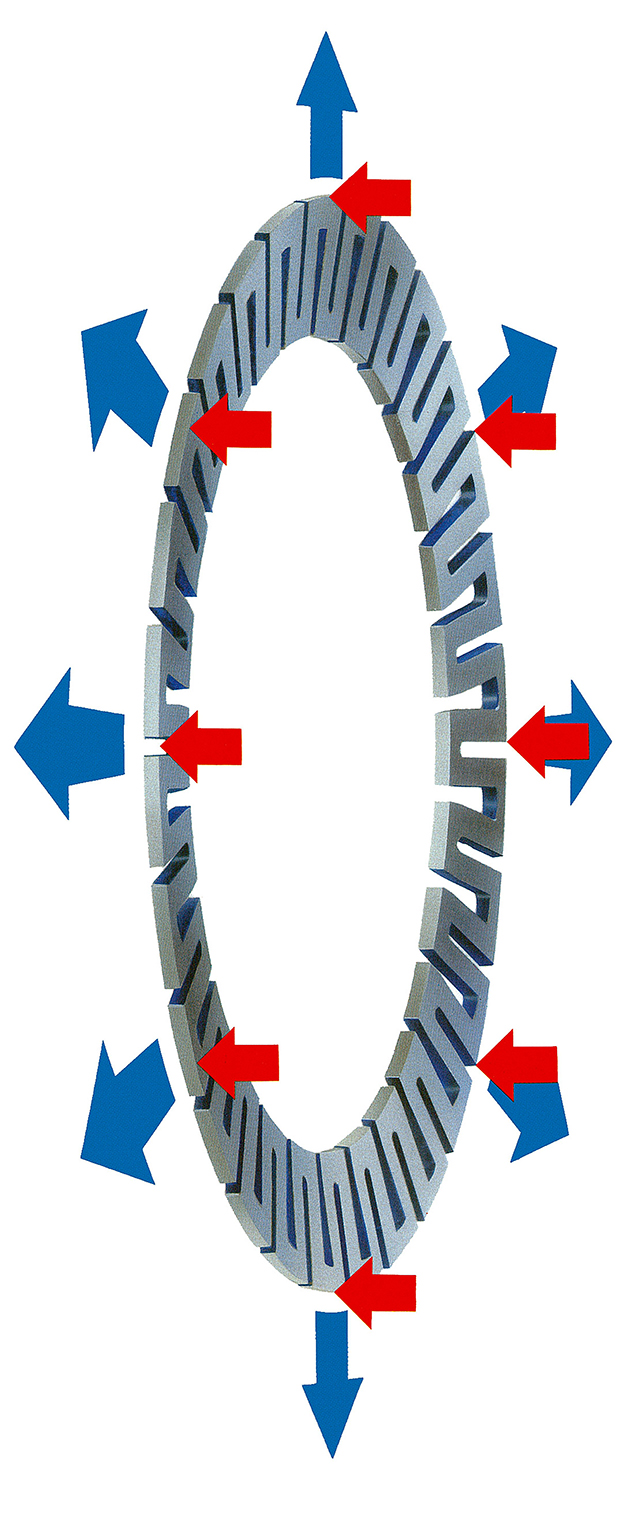

Gleichzeitig erhalten die Anwender damit eine Hochpräzisionslösung zum Zentrieren, Ausrichten und Spannen von zylindrischen Werkstücken, deren Innen- und Außenflächen bereits vorbearbeitet sind – von Bauteilen also, bei denen die Wertschöpfung schon weit vorangeschritten ist! Denn dank der exakt kreisförmigen Ausdehnung der flachkegeligen Spannscheiben erfolgt die Drehmoment-Übertragung auf das Werkstück stets mit rundum gleichmäßiger Druckkraft.

„Diese homogene 360°-Spannung schont die Oberflächen des Bauteils und empfiehlt unsere Flanschfutter LHFF und Flanschdorne LIDF – gerade auch wegen der erhöhten Rundlauf-Genauigkeit ihrer neuen 15°-Spannscheiben – für die Bearbeitung dünnwandiger, verformungssensibler Präzisionsbauteile“, betont Kundenteamleiter Volker Schlautmann. Die zulässige Werkstück-Toleranz dieser Spannzeuge reicht bis IT13, bei den meisten Größen sogar bis IT14.
